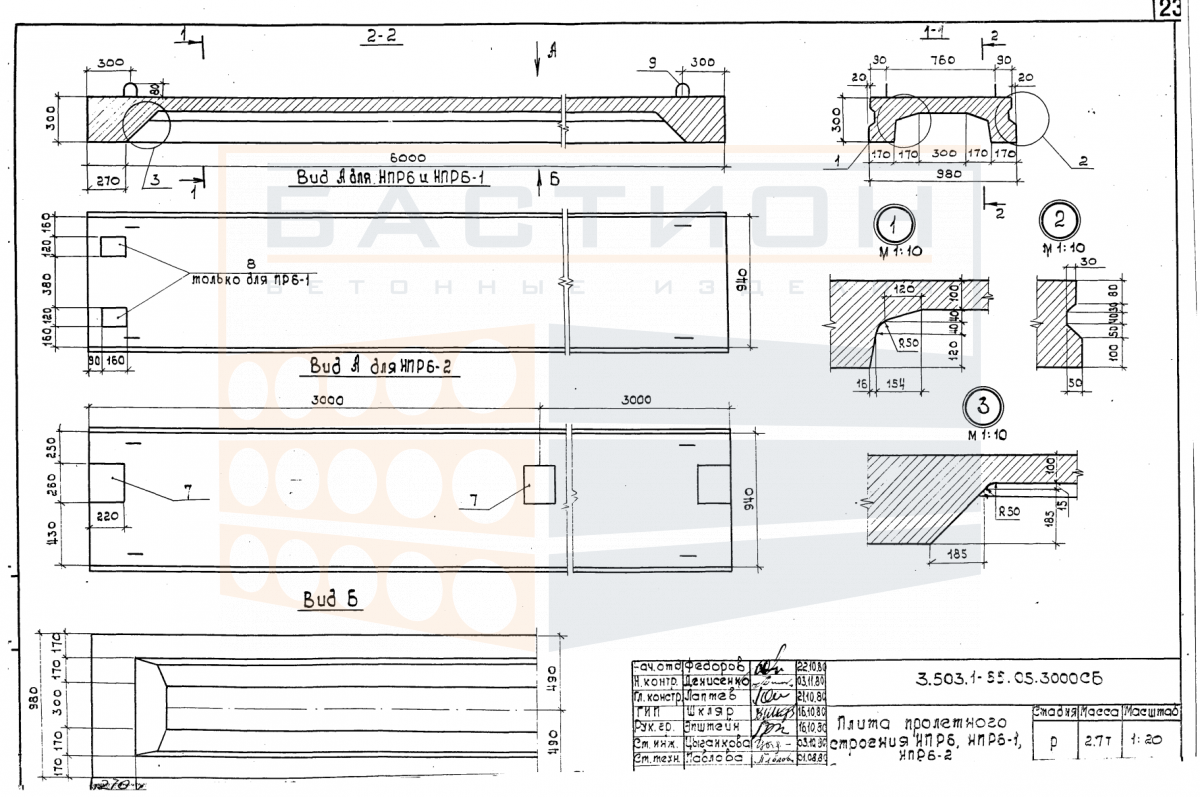

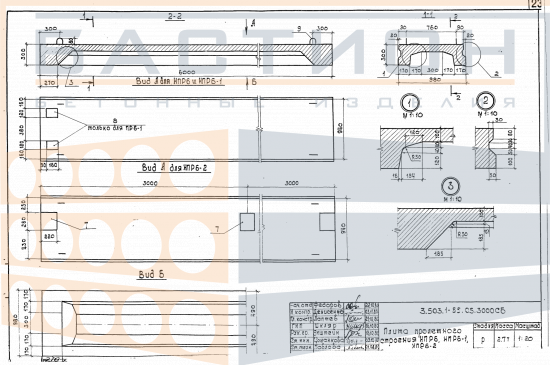

Плита пролетного строения ребристая НПР 6, серия 3.503.1-55, выпуск 5

Плита пролетного строения ребристая НПР 6 — это железобетонный элемент сборного мостового перекрытия, предназначенный для восприятия нагрузок от транспортных средств и пешеходов и передачи их на главные балки или опорные части. Ребристое сечение образовано продольными и поперечными ребрами жесткости, которые обеспечивают пространственную работу конструкции при изгибе и кручении. Изделие относится к серии 3.503.1-55, выпуск 5, регламентирующей типоразмеры и армирование для пролетных строений автомобильных и городских мостов.

Применение плит НПР 6 предусматривает их укладку в поперечном направлении пролета с опиранием на продольные несущие элементы — балки, ригели или диафрагмы. От правильности опирания и фиксации плит зависит распределение временной нагрузки между соседними элементами и общая устойчивость пролетного строения. Ошибки при монтаже, такие как недостаточная глубина опирания или смещение плиты, могут привести к перегрузке отдельных узлов и снижению несущей способности конструкции.

Область применения и технические особенности

Плита НПР 6 монтируется в составе сборного железобетонного пролетного строения мостов, путепроводов и эстакад. Укладка выполняется на выверенные опорные поверхности с соблюдением проектных отметок. Для обеспечения совместной работы плит между собой и с несущими элементами предусматривается омоноличивание продольных и поперечных швов. Армирование плиты выполнено с учетом восприятия изгибающих моментов от собственного веса и временной нагрузки, а также поперечных сил в приопорных зонах.

• Плита рассчитана на работу в составе пролетов длиной до 6 м; точные параметры опирания и несущая способность определяются проектом мостового сооружения.
• Ребра плиты ориентированы в поперечном направлении пролета, что обеспечивает жесткость при изгибе и равномерную передачу нагрузки на продольные балки.
• Торцевые кромки плиты являются опорными зонами; при строповке и разгрузке необходимо исключить повреждение бетона в этих участках.
• Монтажные петли расположены в предусмотренных проектом местах и используются только для подъема: запрещается их использование для крепления нагрузок в эксплуатации.
• Швы между смежными плитами заполняются бетоном класса по прочности не ниже проектного с тщательным уплотнением, что обеспечивает монолитность перекрытия.
• В процессе монтажа контролируется горизонтальность укладки; отклонение от проектной отметки не должно превышать значений, установленных нормативной документацией.
• Антикоррозионная защита арматуры и закладных деталей выполняется согласно альбому серии 3.503.1-55, выпуск 5, в условиях агрессивной среды мостовой конструкции.

Соблюдение технологии монтажа и требований к опиранию плит НПР 6 является обязательным условием обеспечения проектной долговечности пролетного строения. Контроль качества омоноличивания швов и состояния опорных поверхностей проводится на всех этапах строительства.

Правила хранения и транспортировки изделия

Плиты НПР 6 складируются в горизонтальном положении на ровной твердой площадке, исключающей просадки и перекосы. Нижний ряд укладывается на деревянные прокладки сечением не менее 100×100 мм, располагаемые в опорных зонах. При многорядном хранении прокладки вышележащих рядов размещаются строго над прокладками нижнего ряда, исключая изгиб плит от собственного веса. Высота штабеля ограничивается прочностью нижних изделий и условиями безопасности разгрузки.

Транспортировка плит осуществляется в специально оборудованных транспортных средствах, исключающих смещение и соударение изделий. Плиты укладываются на ложементы или поперечные брусья с фиксацией от продольного и поперечного перемещения. Погрузка и выгрузка производятся с использованием стропов за монтажные петли, с защитой ребер и кромок от сколов. Запрещается сбрасывание, перевозка навалом и опирание плит на слабые или неровные поверхности.
