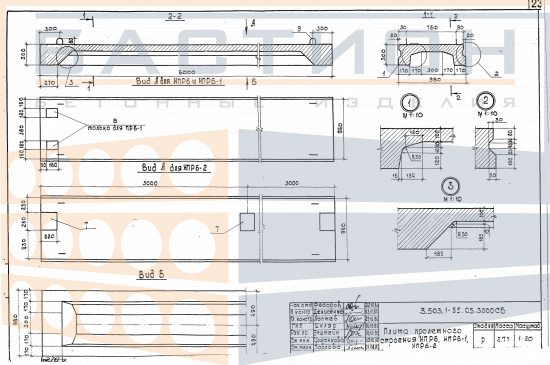

Плита пролетного строения ребристая НПР 6 - 2, серия 3.503.1-55, выпуск 5

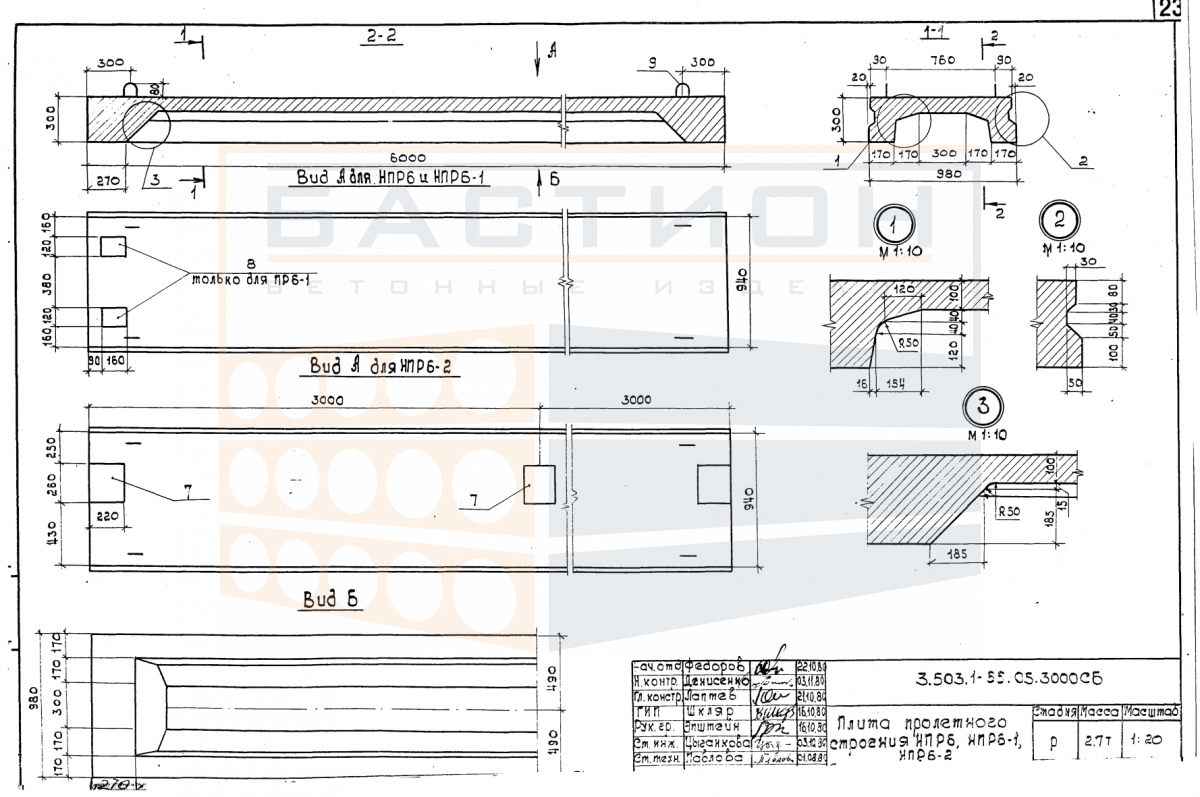

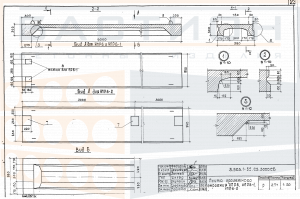

Плита пролетного строения ребристая НПР 6-2 — это железобетонный элемент сборного мостового пролетного строения, предназначенный для устройства проезжей части автодорожных мостов и путепроводов. Изделие выполнено из тяжелого бетона с внутренним стальным армированием и относится к номенклатуре серии 3.503.1-55 выпуск 5, разработанной для типовых конструкций мостов. Основная функция плиты — восприятие вертикальных нагрузок от транспорта, пешеходов и собственного веса с последующей передачей усилий на главные балки или опорные части пролетного строения.

Ребристая конфигурация плиты обеспечивает необходимую жесткость и устойчивость при эксплуатации. Продольные ребра работают как изгибаемые элементы, воспринимающие изгибающие моменты от внешних нагрузок. При монтаже плита укладывается на несущие конструкции пролетного строения в соответствии с проектной схемой опирания. Недостаточная глубина опирания или смещение плиты относительно осей могут привести к перераспределению напряжений и снижению несущей способности. Типовые решения серии предусматривают омоноличивание стыков и установку анкерных связей для обеспечения совместной работы плит в поперечном направлении.

Область применения и технические особенности

Плиты НПР 6-2 применяются в составе балочных пролетных строений автодорожных мостов с расчетным пролетом, регламентированным серией 3.503.1-55. Опирание плит осуществляется на поперечные балки или продольные ребра главных балок по проектным отметкам. Укладка производится с соблюдением проектного положения и с обязательным заполнением швов бетоном марки не ниже класса, указанного в рабочей документации. Сопряжение плит между собой и с другими элементами пролетного строения выполняется с помощью выпусков арматуры и последующим омоноличиванием. При монтаже необходимо обеспечить точность установки по высоте и в плане, так как отклонения могут вызвать дополнительные изгибающие моменты.

• Продольные ребра плиты воспринимают изгибающие нагрузки от временных и постоянных воздействий, что определяет необходимость их целостности и отсутствия сколов в зонах опирания.
• Опорные зоны плиты должны опираться на несущие конструкции на всю ширину ребра, с соблюдением проектной глубины опирания, исключающей концентрацию напряжений.
• При монтаже плиту устанавливают строго по разбивочным осям и отметкам, так как перекос вызывает дополнительные крутящие моменты и снижает долговечность.
• Швы между смежными плитами омоноличивают бетоном с характеристиками, обеспечивающими совместную работу конструкции в поперечном направлении под нагрузкой.
• Выпуски арматуры из торцов плит соединяют с анкерными элементами по проекту, что гарантирует передачу сдвиговых усилий между плитами.
• Торцевые участки плит наиболее уязвимы при строповке и разгрузке — повреждения в этих зонах недопустимы, так как нарушают работу арматуры в опорной части.

Выполнение указанных требований обеспечивает расчетную работу плиты в составе пролетного строения и предотвращает преждевременное разрушение конструкции. Особое внимание уделяется контролю качества замоноличивания стыков и точности геометрического положения плит.

Правила хранения и транспортировки изделия

Изделие складируется в горизонтальном положении на ровном твердом основании. Прокладки располагаются по линиям опорных зон, строго одна под другой по вертикали, чтобы исключить изгиб и растрескивание ребер. Высота штабеля определяется из условий прочности нижних плит и устойчивости конструкции, с обязательным соблюдением установленной схемы складирования. Торцевые части и ребра защищают от механических повреждений.

При транспортировке плиту фиксируют в кузове транспортного средства от продольных и поперечных смещений. Перевозка навалом не допускается. Строповка осуществляется за монтажные петли с использованием траверс, исключающих перекос и ударные нагрузки. Запрещается сбрасывать изделие при разгрузке и опирать на слабые кромки или углы.
