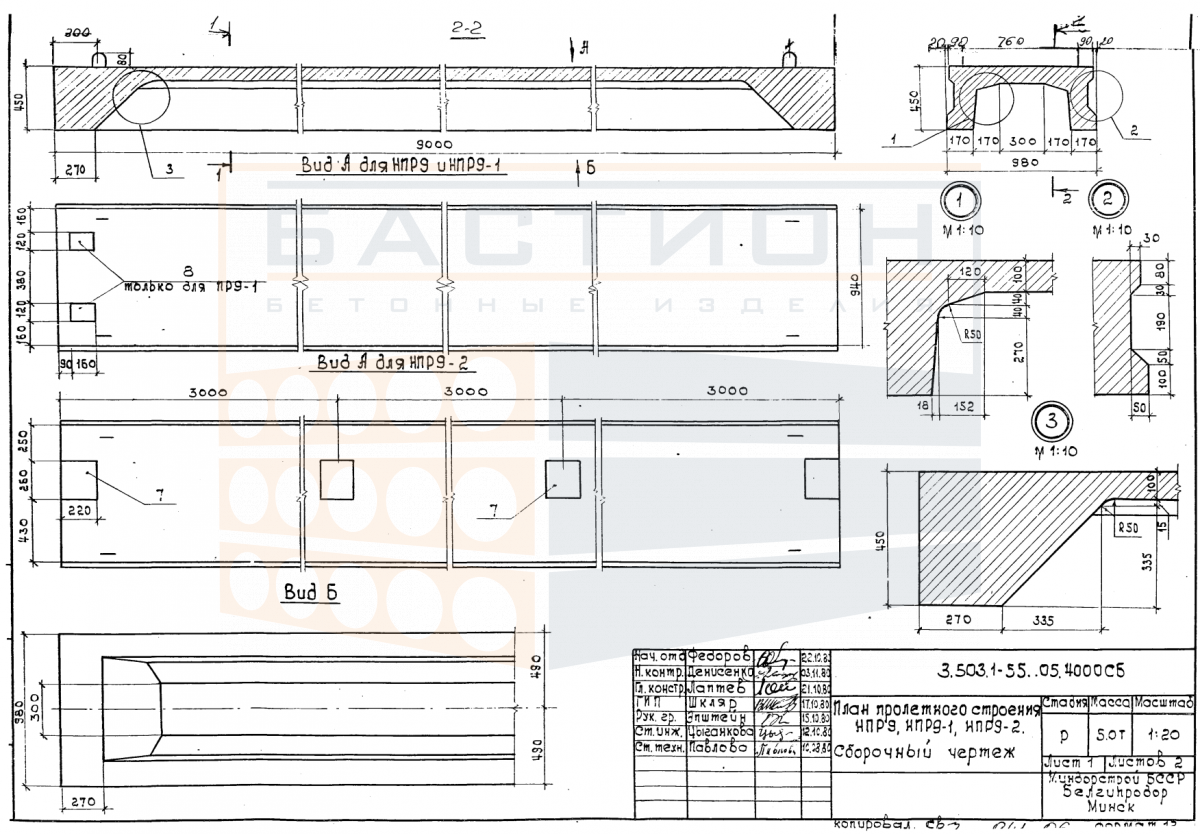

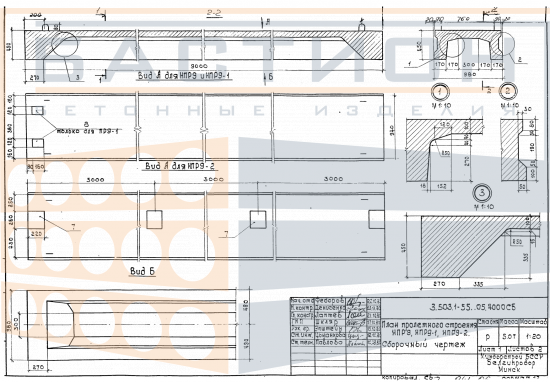

Плита пролетного строения ребристая НПР 9 - 2, серия 3.503.1-55, выпуск 5

Плита пролетного строения ребристая НПР 9-2 — это железобетонный элемент сборной конструкции пролетного строения автодорожного моста, воспринимающий нагрузку от дорожного покрытия и распределяющий её на опорные части. Изделие относится к серии 3.503.1-55, выпуск 5, и предназначено для использования в составе балочных пролетных строений. Ребристая форма обеспечивает повышенную жесткость при изгибе в продольном направлении. Материал — тяжелый железобетон с внутренним стальным армированием, что обеспечивает необходимую прочность и трещиностойкость при эксплуатационных нагрузках.

Применяется в мостовых переходах и путепроводах при пролетах до 9 м (на основе маркировки). Основные нагрузки — собственный вес плиты, вес дорожной одежды и временная нагрузка от автотранспорта. Ошибки при монтаже, такие как недостаточное опирание на балки или перекос ребер, могут привести к перераспределению усилий и образованию трещин. Точное соблюдение проектного положения и глубины опирания обязательно.

Область применения и технические особенности

Монтаж плиты выполняется на пролетные строения из железобетонных балок или опорные части. Опирание ребер производится на несущие конструкции по всей длине опорных зон. Сопряжение с соседними плитами обеспечивается через продольные швы с их последующим омоноличиванием. Для правильной работы в пролете необходимо соблюдать проектное положение ребер — вертикальное ориентирование. Требования к подготовке опорных поверхностей и схема расстановки анкеров уточняются по рабочей документации серии.

• Работает в пролете между двумя несущими опорами, передавая нагрузку через ребра на балки пролетного строения или устои моста, обеспечивая перекрытие пролета.
• Требует проектной глубины опирания, установленной серией 3.503.1-55, для обеспечения передачи усилий в опорных зонах, при недостаточном опирании возникают сколы и разрушение.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке — повреждение снижает несущую способность в зоне опирания и может потребовать замены изделия.
• Швы между смежными плитами заполняются бетоном по проекту для создания монолитности покрытия проезжей части и равномерного распределения нагрузки.
• Монтажное положение проверяется по отметкам и осям, исключая перекос ребер относительно опорных конструкций для предотвращения внецентренного нагружения.
• Пустоты между ребрами не используются для прокладки инженерных коммуникаций без проектного обоснования — это нарушает расчетную схему и снижает эффективность работы ребер.

Соблюдение указанных требований обеспечивает расчетную работу конструкции под нагрузкой и предотвращает деформации, не предусмотренные проектом. Контроль положения плит и качества омоноличивания стыков выполняется при приемке работ.

Правила хранения и транспортировки изделия

Плиты складируются на ровном твердом основании в горизонтальном положении. Допускается штабелирование при условии укладки прокладок в опорных зонах — их расположение должно совпадать по вертикали во всех рядах. Высота штабеля определяется прочностью прокладок и допустимой нагрузкой на нижние изделия. Прокладки исключают контакт рабочих поверхностей и защищают торцы от повреждений.

Транспортировка осуществляется в положении, аналогичном складированию. Плиты фиксируются от смещения и опрокидывания с помощью упоров и деревянных брусков. Запрещена перевозка навалом или с опиранием на ребра, а также допущение ударных нагрузок на торцы и монтажные петли. Строповка выполняется за предусмотренные петли или специальные захваты.
