Плита пролетного строения ребристая ПР 9 - 1, серия 3.503.1-55, выпуск 5

Плита пролетного строения ребристая ПР 9-1 — это железобетонный элемент горизонтальной несущей системы пролетного строения автодорожного моста или путепровода, применяемый для восприятия вертикальных нагрузок от транспортных средств и передачи их на опорные части. Изделие относится к серии 3.503.1-55, выпуск 5, и предназначено для сборных железобетонных пролетных строений длиной до 9 м. Ребристая конструкция с продольными ребрами жесткости обеспечивает эффективное распределение изгибающих моментов и снижение собственного веса плиты.

В составе пролетного строения плиты укладываются в поперечном направлении и объединяются между собой через швы омоноличивания с образованием единой плитной конструкции. Торцевые участки плит опираются на ригели или консоли опор через опорные части. Недостаточная глубина опирания, перекос плиты или повреждение торцевых зон при монтаже могут привести к снижению несущей способности и деформации пролетного строения. Поэтому монтаж должен выполняться строго по проектной документации с контролем проектного положения.

Область применения и технические особенности

Установка плит ПР 9-1 производится на выровненные опорные плоскости ригелей или балок, подготовленные в соответствии с проектными отметками. Плиты должны располагаться так, чтобы продольные ребра ориентировались вдоль пролета, а поперечные ребра обеспечивали совместную работу соседних элементов. После укладки производится объединение плит путем сварки закладных деталей и омоноличивания швов бетоном.

• Плита работает в пролете между опорными плоскостями, воспринимая изгибающие нагрузки от транспорта и собственного веса.
• Продольные ребра являются основными несущими элементами, поэтому не допускается их повреждение при строповке, складировании и монтаже.
• Торцевые участки плиты требуют защиты от сколов и выкрашивания, так как на них передается опорная реакция.
• При монтаже необходима выверка проектного положения по осям и отметкам, исключающая перекос и неравномерное опирание.
• Швы между плитами заполняются бетоном по проекту, после чего образуется жесткая плита пролетного строения.
• Пустоты внутри ребер (если предусмотрены серией) используются для размещения коммуникаций только при условии проектного решения; самостоятельное сверление или вырезание не допускается.

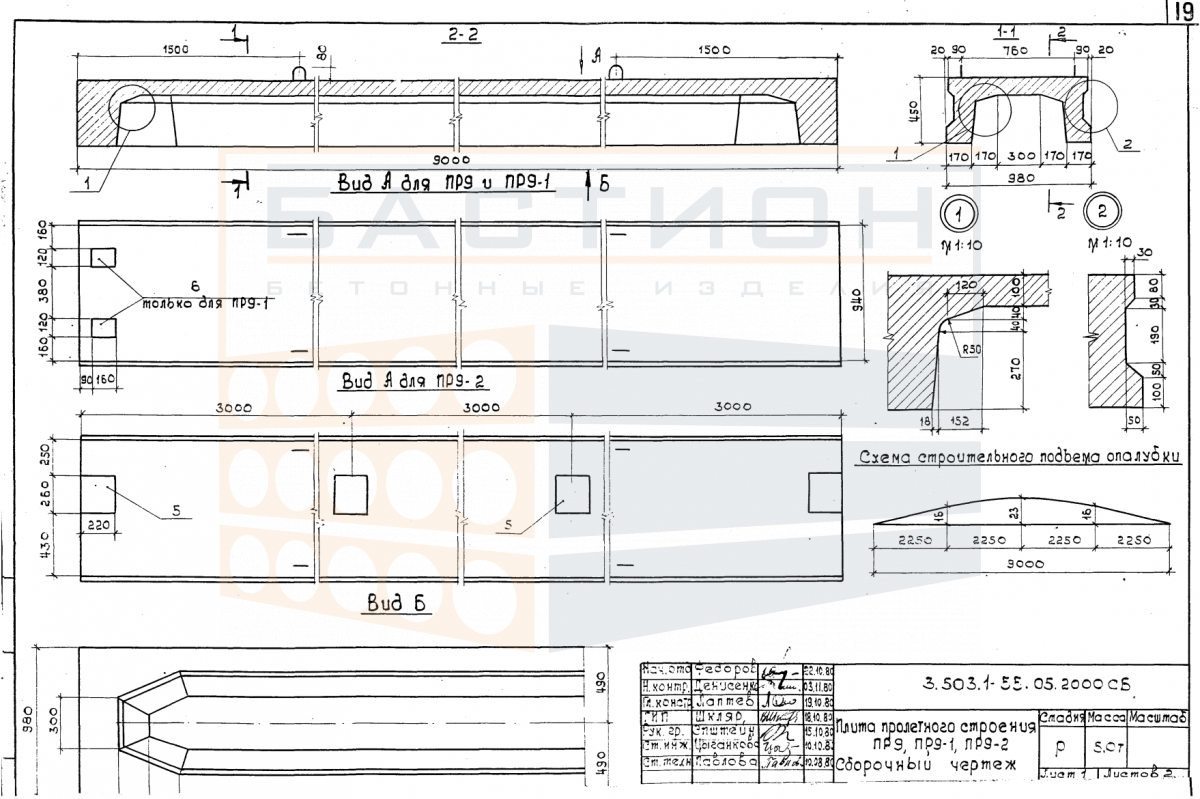

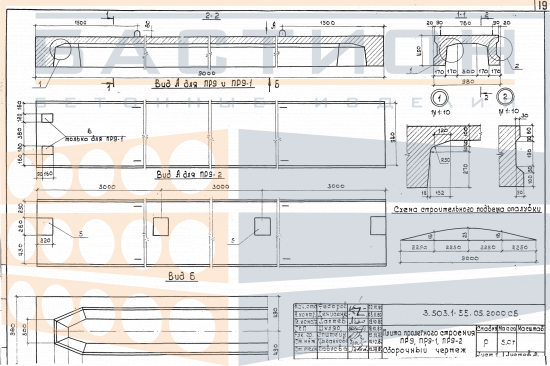

Рабочие чертежи серии 3.503.1-55 устанавливают параметры опирания, армирования и узлы сопряжения плит, которые должны быть уточнены по проектной документации. Любые отступления от проектных решений требуют согласования с разработчиком.

Правила хранения и транспортировки изделия

Плиты ПР 9-1 должны храниться в горизонтальном положении на ровном твердом основании. Нижний ряд плит устанавливается на деревянные прокладки, расположенные в местах опорных зон. Все последующие ряды укладываются с соблюдением совпадения прокладок по вертикали, что исключает неравномерную нагрузку на плиты и повреждение ребер. Высота штабеля и количество рядов назначаются по схеме складирования с учетом массы изделий.

Транспортирование осуществляется в горизонтальном положении, укладка навалом не допускается. Плиты фиксируются в кузове транспортного средства от продольных и поперечных смещений с помощью упоров или прокладок. При погрузке и разгрузке подъем осуществляется за монтажные петли с равномерным натяжением стропов. Удары, перекосы и опирание на слабые кромки плит исключаются.
