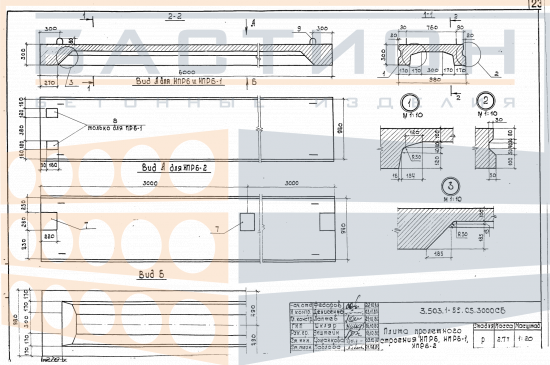

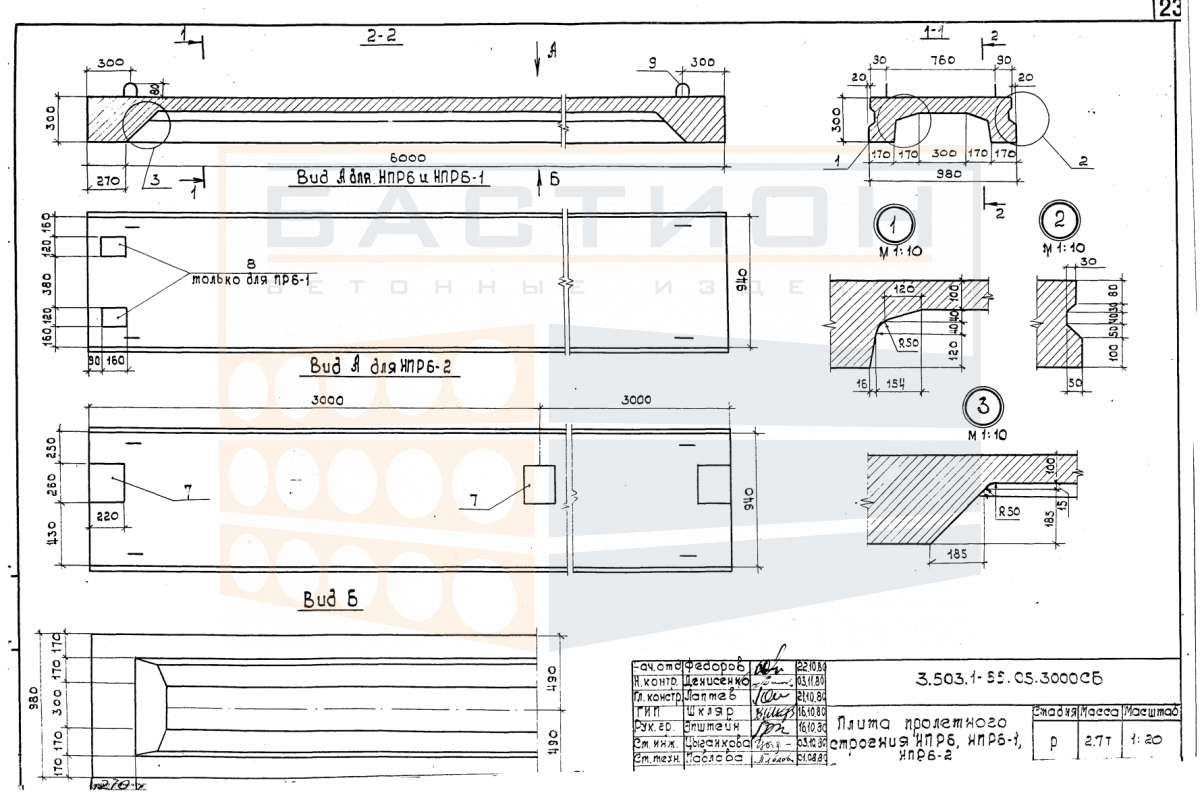

Плита пролетного строения ребристая НПР 6 - 1, серия 3.503.1-55, выпуск 5

Плита пролетного строения ребристая НПР 6-1 — это железобетонный элемент пролетного строения мостовых сооружений, применяемый для восприятия нагрузок от транспортных средств и пешеходов и передачи их на опорные части. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, что обеспечивает необходимую несущую способность и жесткость при работе в составе мостового полотна. Ребристая конструкция плиты позволяет эффективно распределять изгибающие нагрузки по длине пролета.

Применение ребристого профиля снижает собственный вес плиты по сравнению со сплошными аналогами при сохранении высокой несущей способности. Плиты НПР 6-1 используются в пролетных строениях автодорожных и городских мостов, путепроводов и эстакад. Некорректный монтаж, недостаточная глубина опирания или повреждение торцевых зон могут привести к перераспределению усилий и снижению эксплуатационной надежности конструкции.

Область применения и технические особенности

Плита НПР 6-1 маркируется по серии 3.503.1-55 выпуск 5 и рассчитана на укладку на опорные части, расположенные на оголовках опор мостов. Основными несущими элементами являются продольные ребра, ориентированные вдоль пролета. Опирание плиты должно производиться строго по проектным отметкам с обеспечением равномерного контакта по всей поверхности опирания. Смежные плиты соединяются сваркой закладных деталей и последующим омоноличиванием швов.

• Плита работает в составе пролетного строения, воспринимая нагрузку от дорожного покрытия, ограждений и временной подвижной нагрузки, передавая усилия на опорные части.
• Продольные ребра плиты являются основными несущими элементами, воспринимающими изгибающий момент, поэтому ориентация ребер должна строго соответствовать направлению пролета моста.
• Глубина опирания плиты на опорные части задается проектом; отклонение от проектных размеров может вызвать концентрацию напряжений и снижение несущей способности.
• Монтажные петли используются для строповки при подъеме и укладке; повреждение петель или применение нештатных точек строповки не допускается.
• Смежные плиты объединяются по швам сваркой арматурных выпусков и закладных деталей; швы заполняются бетоном по проекту для обеспечения совместной работы плит.
• При монтаже необходимо контролировать горизонтальность установки и отсутствие перекосов, так как неплоскостность опорной поверхности приводит к неравномерному распределению нагрузки.

Соблюдение проектных требований к опиранию и сопряжению плит НПР 6-1 в составе пролетного строения обеспечивает долговременную эксплуатационную надежность мостового сооружения.

Правила хранения и транспортировки изделия

Плиты пролетного строения должны храниться на ровном твердом основании в горизонтальном положении. Укладка штабеля производится на прокладки, располагаемые в местах опирания ребер плит на опорные части. Прокладки соседних рядов должны совпадать по вертикали. Высота штабеля и количество рядов определяются с учетом массы изделия (2700 кг) и условий складирования.

Транспортировка плит осуществляется в горизонтальном положении с надежным креплением к транспортному средству. Плиты должны быть зафиксированы от продольных и поперечных смещений, исключающих удары и перекосы в процессе перевозки. Запрещается перевозка плит навалом или с опиранием на слабые кромки. Строповка производится только за монтажные петли.
