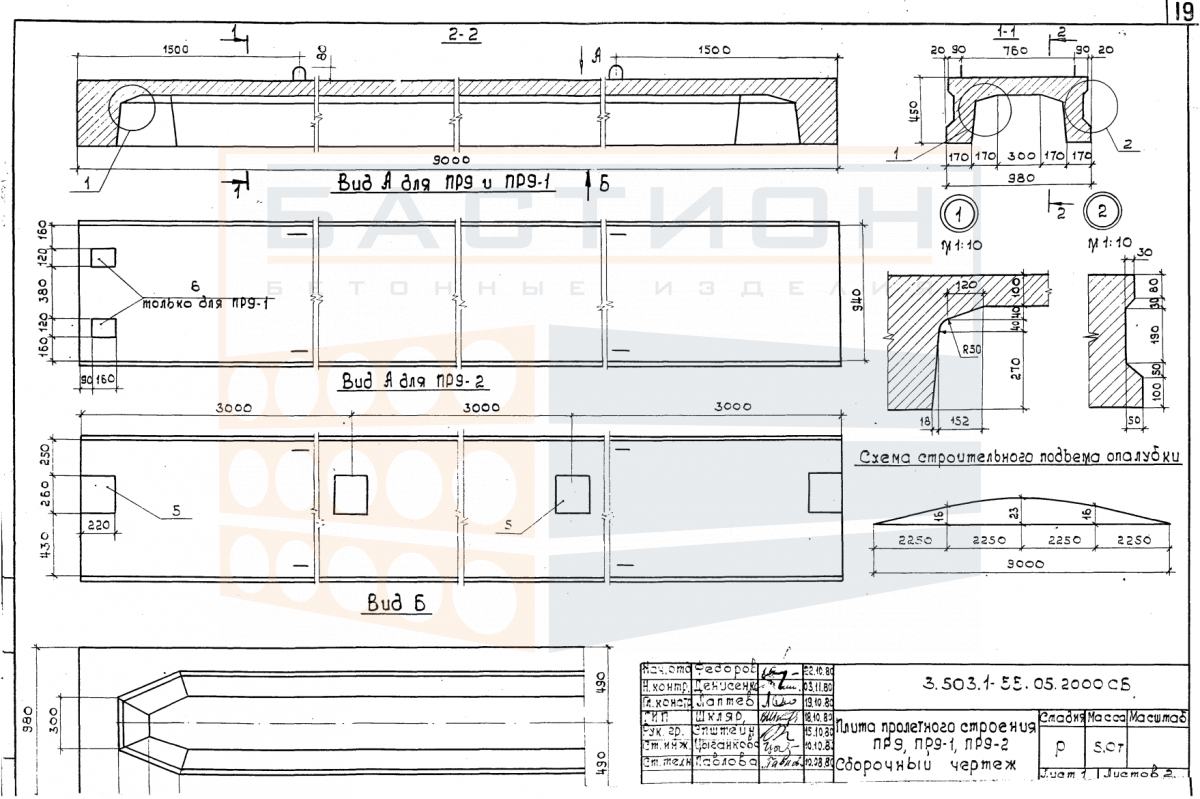

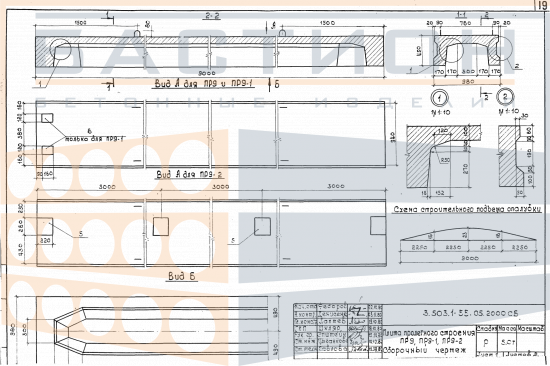

Плита пролетного строения ребристая ПР 9 - 2, серия 3.503.1-55, выпуск 5

Плита пролетного строения ребристая ПР 9-2 — это железобетонный элемент несущей системы мостового сооружения, предназначенный для восприятия вертикальных нагрузок от проезжей части и передачи их на опорные части пролетных строений. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость и устойчивость при изгибе в продольном направлении. Изделие относится к типовым решениям серии 3.503.1-55, выпуск 5, разработанным для сборных пролетных строений автодорожных мостов.

Применение данной плиты предусмотрено в качестве элемента проезжей части в сборных пролетных строениях. Работа изделия в пролете требует точного соответствия проектной схеме опирания и наличия надежного сопряжения с соседними плитами. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос ребер, могут привести к перераспределению усилий и снижению несущей способности конструкции. Маркировка изделия связана с серией 3.503.1-55, по которой уточняются монтажные узлы и параметры омоноличивания.

Область применения и технические особенности

Монтаж плит выполняется в соответствии с проектом производства работ. Опирание осуществляется на поперечные балки или диафрагмы пролетного строения с соблюдением проектной глубины опирания. Продольные ребра плиты ориентируются по направлению пролета, что позволяет эффективно воспринимать изгибающие моменты. Сопряжение плит между собой выполняется через швы с последующим омоноличиванием для обеспечения жесткости диска проезжей части.

• Работа изделия в пролете между опорными балками требует точного соблюдения проектной схемы опирания и фиксации.
• Продольные ребра плиты воспринимают изгибающие нагрузки, обеспечивая требуемую жесткость конструкции пролетного строения.
• При монтаже не допускается опирание плиты на слабые кромки или смещение относительно проектных осей.
• Стыки между плитами заполняются бетоном или раствором по проекту для создания цельного диска проезжей части.
• Типичная ошибка — недостаточная глубина опирания, что вызывает концентрацию напряжений и может привести к трещинам.
• Маркировка изделия (ПР 9-2) связана с типоразмерным рядом серии 3.503.1-55, выпуск 5, что позволяет подобрать плиту под конкретный пролет.

Параметры опирания, шаг установки и марка бетона для омоноличивания принимаются по рабочей документации серии 3.503.1-55. Каждая плита проходит входной контроль на предмет геометрии и отсутствия дефектов.

Правила хранения и транспортировки изделия

Хранение плит осуществляется на открытых площадках с твердым ровным основанием. Изделия укладываются в горизонтальном положении на прокладки, расположенные в опорных зонах. Прокладки смежных рядов устанавливаются строго вертикально одна над другой для предотвращения изгиба плит. Высота штабеля ограничивается допустимой нагрузкой на нижние ряды и уточняется по схеме складирования.

Транспортировка выполняется в горизонтальном положении с фиксацией плит от продольного и поперечного смещения. Перевозка навалом не допускается. При погрузке и выгрузке используются монтажные петли, запрещается подъем плит за ребра или торцевые участки. Исключаются ударные нагрузки и резкие манипуляции с грузом.
