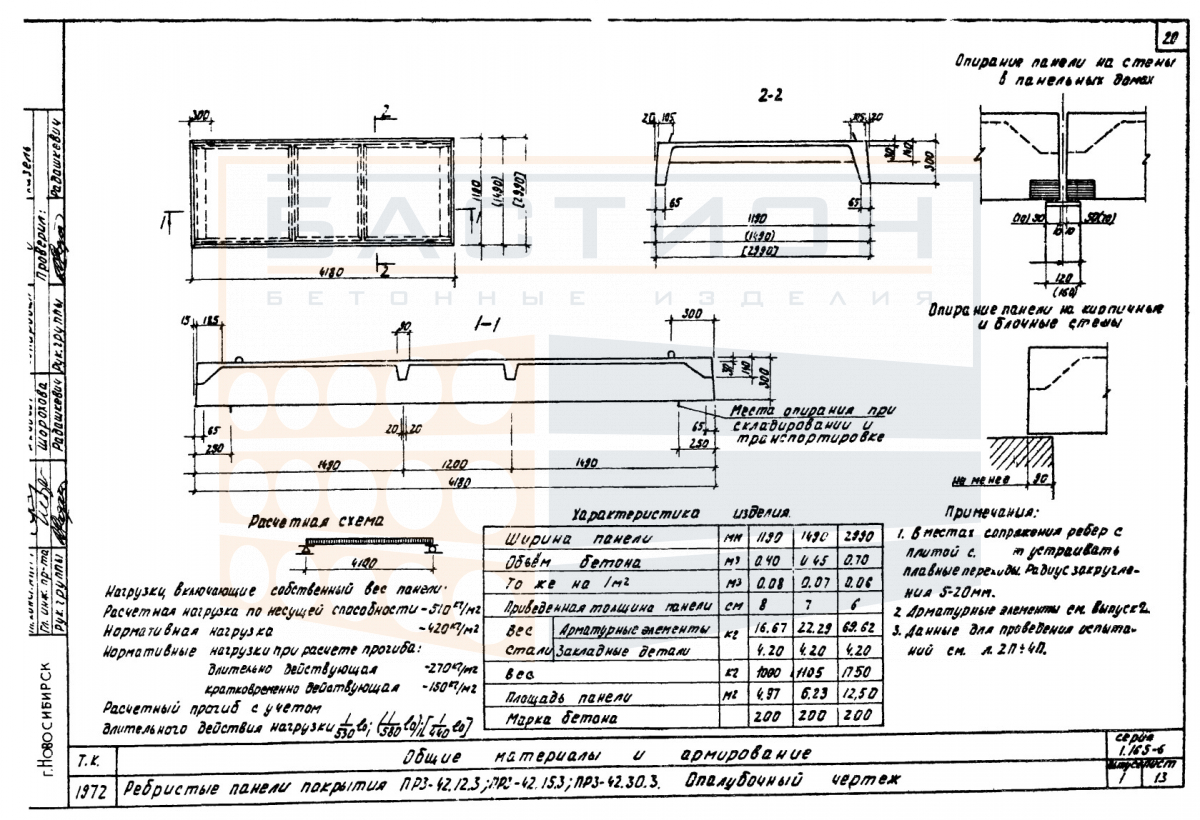

Плита ребристая ПР 3-42.30.3, серия 1.165-6, вып. 1

Плита ребристая ПР 3-42.30.3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или покрытий перекрытий. Изделие относится к серии 1.165-6, выпуск 1, и предназначено для восприятия нагрузок от пола, оборудования, перегородок и передачи их на несущие стены или ригели. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и распределение усилий в пролете.

Плита применяется в зданиях с кирпичными, бетонными или металлическими несущими конструкциями. Её габариты (длина 4180 мм, ширина 2990 мм) предопределяют необходимость точного позиционирования при установке. Масса 1750 кг требует использования крана соответствующей грузоподъемности. Опирание плиты осуществляется по коротким сторонам на несущие стены или ригели с проектной глубиной опирания. Повреждение ребер или торцевых зон при монтаже не допускается.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с выверкой по осям и отметкам. Опирание должно быть равномерным. После установки выполняется анкеровка плит между собой и с несущими элементами, а также омоноличивание швов. Не допускается опирание на неровное основание.

• Плита работает в пролете между несущими стенами или ригелями, воспринимая изгибающие нагрузки от собственного веса и полезной нагрузки.
• Продольные и поперечные ребра обеспечивают жесткость конструкции и распределение усилий, исключая концентрацию напряжений.
• Опирание плиты производится по коротким сторонам; глубина опирания должна соответствовать проекту — недостаточная глубина снижает несущую способность.
• При монтаже необходимо проверять горизонтальность плоскости плиты; перекосы могут вызвать неравномерное распределение нагрузки.
• Швы между смежными плитами заполняются бетоном по проекту, обеспечивая совместную работу перекрытия и передачу нагрузки между элементами.
• Торцевые зоны плиты, особенно в местах расположения монтажных петель, не должны повреждаться при строповке и разгрузке.

Соблюдение указанных требований обеспечивает проектную несущую способность плиты.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки располагаются в местах опорных зон (по краям плиты) строго одна над другой. Высота штабеля ограничивается условиями сохранности нижних плит и должна соответствовать проекту складирования. Не допускается опирание плит на ребра или углы.

Транспортировка плит производится в горизонтальном положении с фиксацией от смещения. Плиты должны быть уложены на подкладки, исключающие касание бортов кузова. Строповка выполняется за монтажные петли с использованием траверс, предотвращающих перекос. Запрещается перевозка плит навалом или с опиранием на ребра. При погрузке и разгрузке следует избегать ударных нагрузок и повреждений торцевых зон.
