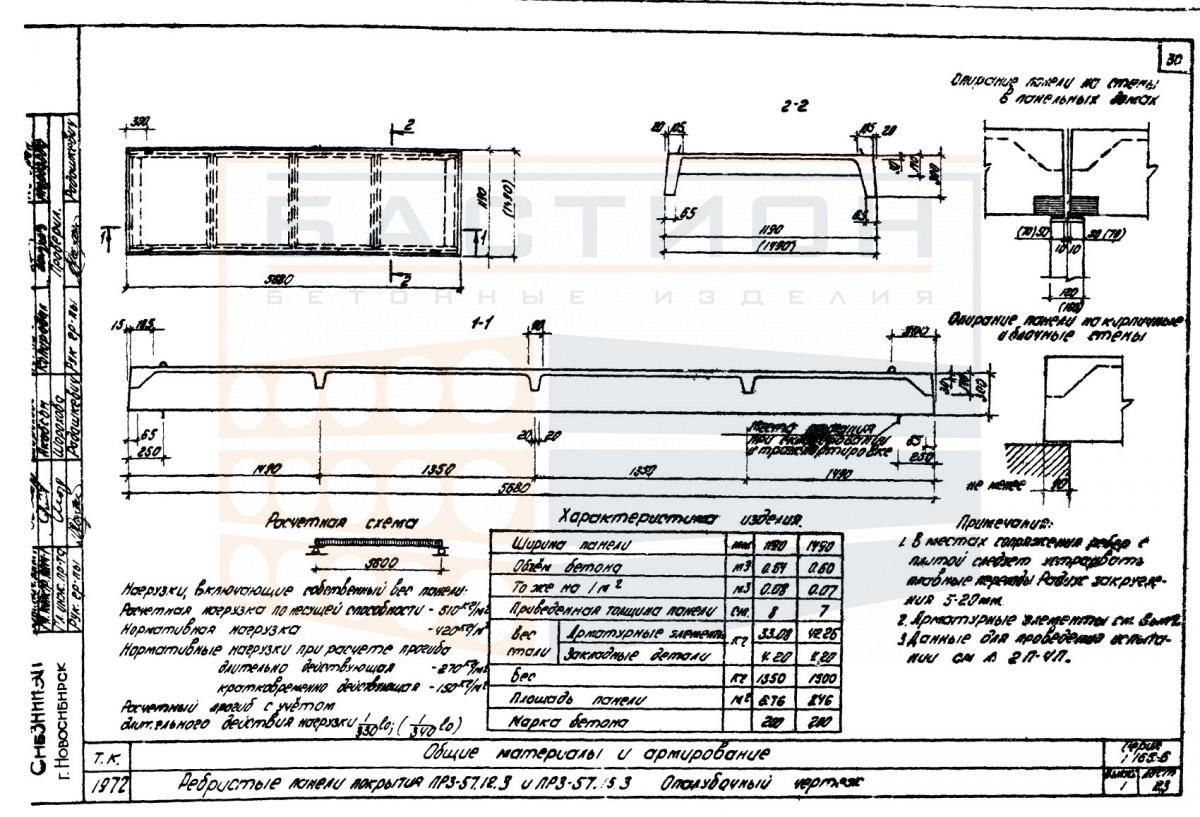

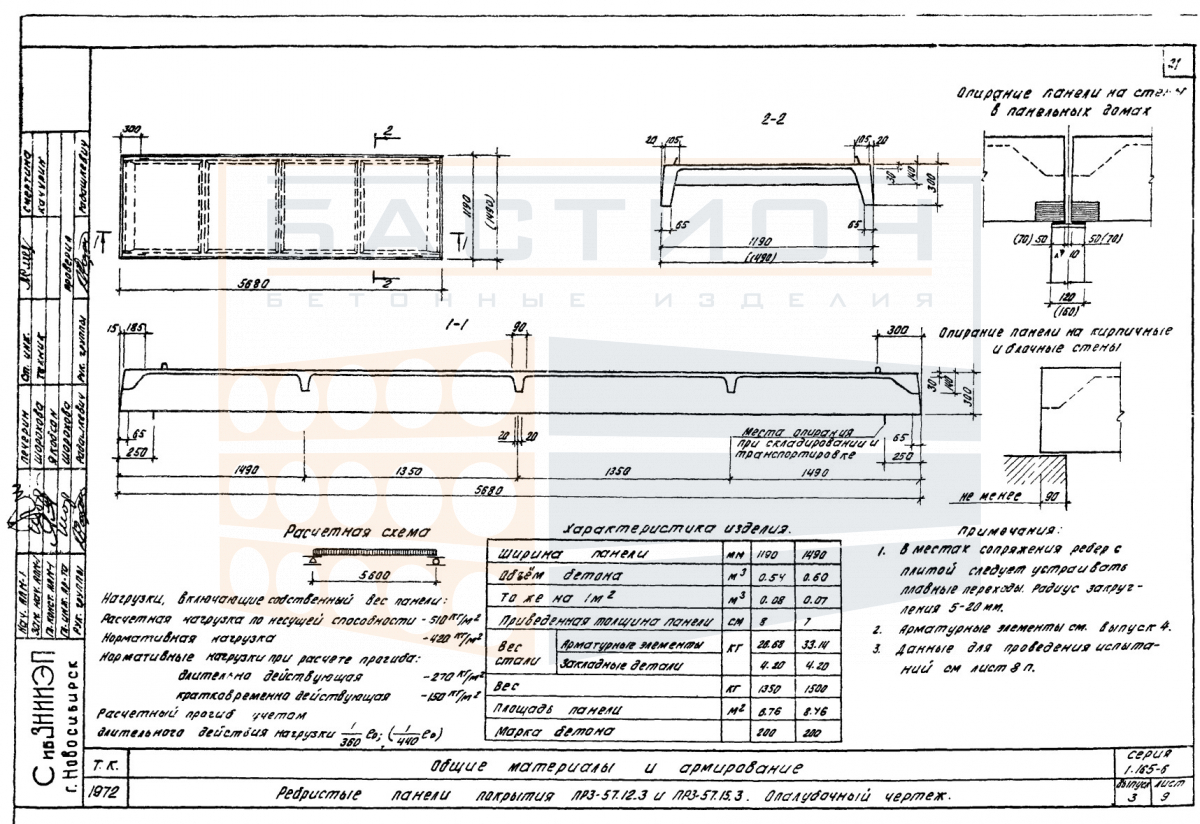

Плита ребристая ПР 3-57.15.3, серия 1.165-6, вып. 1, 3

Плита ребристая ПР 3-57.15.3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Маркировка изделия соответствует серии 1.165-6, выпуски 1 и 3, которая определяет геометрические параметры и армирование для данного типоразмера. Ребристая конструкция плиты обеспечивает повышенную жесткость при изгибе и позволяет перекрывать пролеты с высокой несущей способностью.

Изделие предназначено для работы в составе сборного железобетонного каркаса здания с опиранием на несущие стены, балки или ригели. Правильный монтаж требует точного соблюдения проектных отметок опорных поверхностей и глубины опирания. Отклонения от проектного положения могут привести к концентрации напряжений в ребрах и снижению несущей способности перекрытия. В связи с этим необходимо контролировать горизонтальность укладки и равномерность распределения нагрузки на опорные узлы.

Область применения и технические особенности

Плита укладывается на несущие конструкции с опиранием по двум коротким сторонам (продольные ребра). Торцевые зоны плиты воспринимают сдвигающие усилия, поэтому для исключения раскалывания бетона в местах опирания должны быть предусмотрены закладные детали и арматурные выпуски по проекту. Швы между смежными плитами после монтажа омоноличиваются для обеспечения совместной работы перекрытия. Высота плиты 300 мм позволяет перекрывать пролеты до 6 метров при соответствующей нагрузке.

• Опирание плиты осуществляется на несущие стены, балки или ригели по двум продольным ребрам; глубина опирания назначается по рабочей документации и должна быть не менее 60 мм.
• При монтаже необходимо исключить перекос ребер относительно опорных поверхностей — недопустимое опирание на полку ребра вызывает изгиб и трещины.
• Торцы плиты оборудованы монтажными петлями для строповки; перед подъемом проверяется равномерное натяжение ветвей стропа.
• Смежные плиты стыкуются по боковым сторонам; швы между ними заполняются цементно-песчаным раствором или бетоном не ниже класса В15.
• Продольные ребра плиты являются основными несущими элементами, воспринимающими изгибающий момент; их проектная ориентация должна строго совпадать с направлением пролета.
• Хранение плит на стройплощадке допускается только в горизонтальном положении на ровном основании с установкой деревянных прокладок в зоне опорных ребер.
• Не допускается складирование плит с опиранием на полки или поперечные ребра — это может вызвать разрушение бетона в местах контакта.

Соблюдение правил монтажа и проектных решений серии 1.165-6 является обязательным условием обеспечения несущей способности и эксплуатационной надежности перекрытия.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении штабелями на выровненной площадке с твердым покрытием. Каждый ряд плит отделяется деревянными прокладками сечением не менее 80x80 мм, устанавливаемыми строго на опорные ребра (в местах строповки). Прокладки должны располагаться одна над другой по вертикали во избежание изгиба изделий нижних рядов. Высота штабеля ограничивается условиями устойчивости и не должна превышать указаний проекта складирования.

Транспортирование плит производится в горизонтальном положении на специализированных панелевозах или бортовых платформах. Изделия должны быть зафиксированы от продольного и поперечного смещения инвентарными упорами и ременными стяжками. Погрузка и выгрузка выполняются при помощи крана с использованием монтажных петель. Запрещается сбрасывание плит, перевозка навалом, а также перемещение волоком. Расположение прокладок при перевозке должно соответствовать схеме строповки для предотвращения повреждения торцевых зон.
