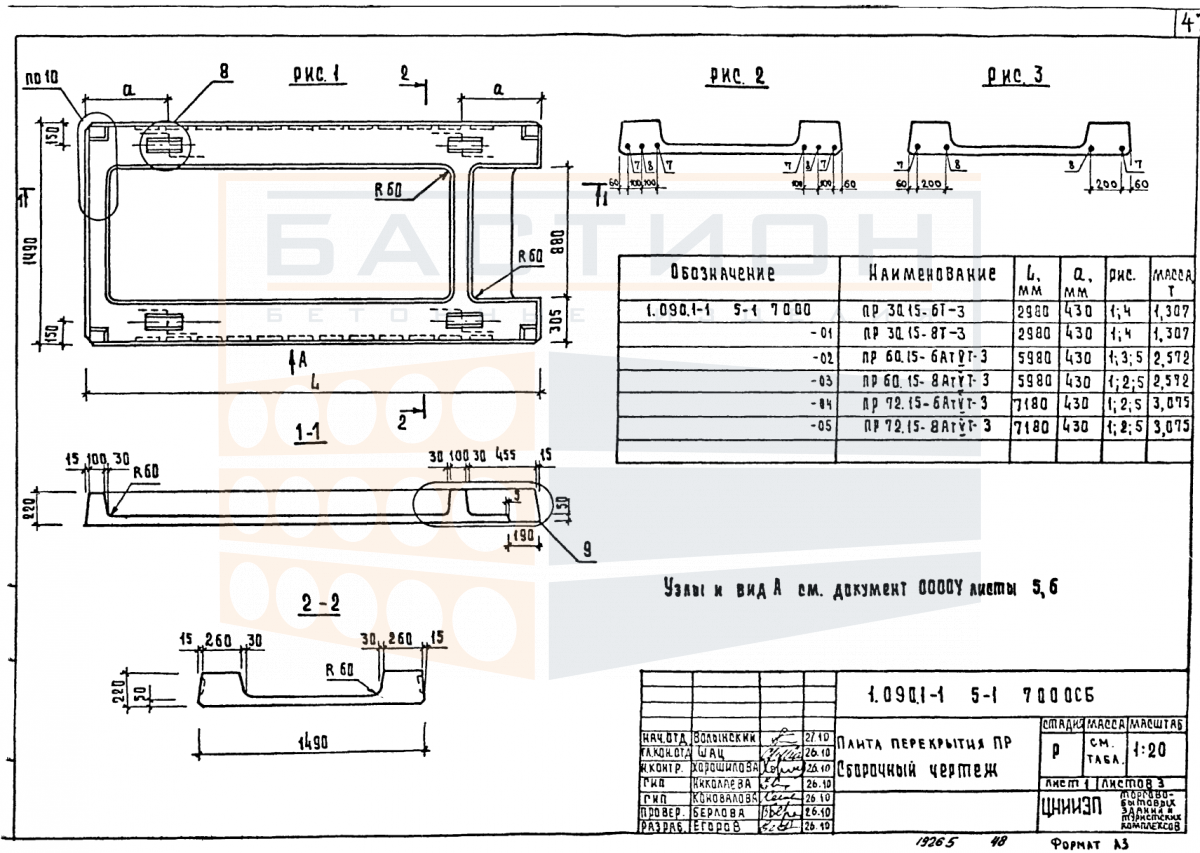

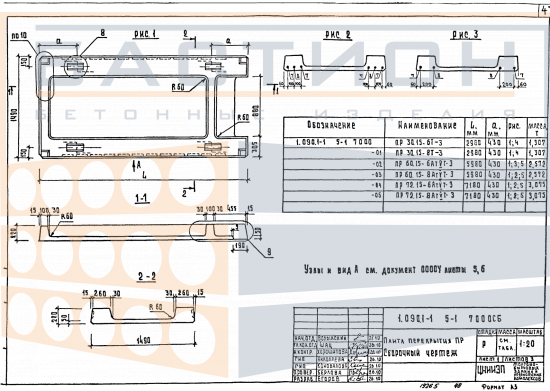

Плита ребристая ПР 72.15 - 8 АтV Т - 3, серия 1.090.1-1, выпуск 5-1

Плита ребристая ПР 72.15 по серии 1.090.1-1 выпуск 5-1 — это железобетонный элемент горизонтальной несущей системы, применяемый для сборных перекрытий зданий промышленного и гражданского назначения. Ребристая конструкция с продольными ребрами и поперечными диафрагмами обеспечивает жесткость и способность воспринимать изгибающие моменты от нагрузок. Материалом служит тяжелый бетон с внутренним стальным армированием по проектным решениям. Типоразмер с длиной 7180 мм и шириной 1490 мм перекрывает пролет до 7,2 м при опирании на несущие стены или ригели; высота сечения 220 мм определяется из условий прочности и жесткости.

В составе перекрытия плита воспринимает нагрузки от вышележащих конструкций, оборудования и людей, передавая их на вертикальные опоры. Правильность опирания по коротким сторонам критична для работы ребер: продольные ребра работают как изгибаемые балки, а поперечные диафрагмы распределяют усилия. Омоноличивание швов и анкеровка арматурных выступов обеспечивают пространственную жесткость диска перекрытия. При монтаже необходимо контролировать отметки опорных площадок и отсутствие перекосов. Типичной ошибкой является монтаж с нарушением проектной глубины опирания, что ведет к неравномерному распределению усилий и возможному образованию трещин.

Область применения и технические особенности

Плита применяется в качестве сборного элемента перекрытий в зданиях с каркасной или стеновой конструктивной схемой. Изделие относится к типу ребристых плит с продольными ребрами, которые работают как изгибаемые балки. Проектные решения по серии 1.090.1-1 устанавливают параметры опирания, армирования и анкеровки. Монтаж выполняется с использованием кранов соответствующей грузоподъемности с учетом массы изделия 3075 кг.

• Восприятие нагрузки: продольные ребра плиты работают в пролете как изгибаемые балки, воспринимая изгибающие моменты от постоянных и временных нагрузок и передавая усилия на опорные конструкции.
• Опирание: плита опирается на несущие стены или ригели по коротким сторонам; глубина опирания задается проектом и должна строго соблюдаться для исключения перенапряжений в торцевых зонах.
• Сопряжение: швы между смежными плитами заполняются бетоном с обеспечением проектной анкеровки арматурных выступов для создания жесткого диска перекрытия и распределения усилий.
• Монтажные петли: строповка производится за четыре монтажные петли, расположенные по углам; использование траверс позволяет избежать повреждения ребер и исключить перекос при подъеме.
• Ориентация ребер: продольные ребра направлены вдоль пролета; поперечные диафрагмы распределяют нагрузку и обеспечивают устойчивость ребер, что необходимо учитывать при раскладке плит.
• Ограничения: не допускается опирание плиты на неровности, монтаж с нарушением проектного положения или повреждение ребер, торцевых зон и монтажных петель при складировании.
• Контроль: после установки проверяется горизонтальность плиты и отсутствие смещения по осям; швы омоноличиваются после приемки согласно технологической карте.

Правильный монтаж и соблюдение условий опирания обеспечивают расчетную работу плиты в составе перекрытия. Отклонения от проектных требований могут привести к образованию трещин и снижению несущей способности конструкции.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на выровненном основании, исключающем деформацию. Под нижний ряд укладываются деревянные прокладки в зонах, соответствующих опорным точкам (монтажные петли). Прокладки последующих рядов размещаются строго по вертикали над нижними, чтобы избежать перегрузки ребер. Высота штабеля ограничивается условиями сохранности нижнего ряда, при этом допускается складирование не более трех рядов при условии использования прокладок одинаковой толщины.

Транспортирование выполняется в горизонтальном положении с фиксацией от смещения. Плиты перевозят с опиранием на всю длину или на подкладки в опорных зонах. Запрещается транспортировка навалом или с опиранием на ребра. При погрузке и выгрузке исключаются удары и резкие перемещения. Подъем осуществляется за монтажные петли с применением траверс. В кузове транспортного средства плиты закрепляются инвентарными ремнями или упорами для предотвращения продольного и поперечного смещения.
