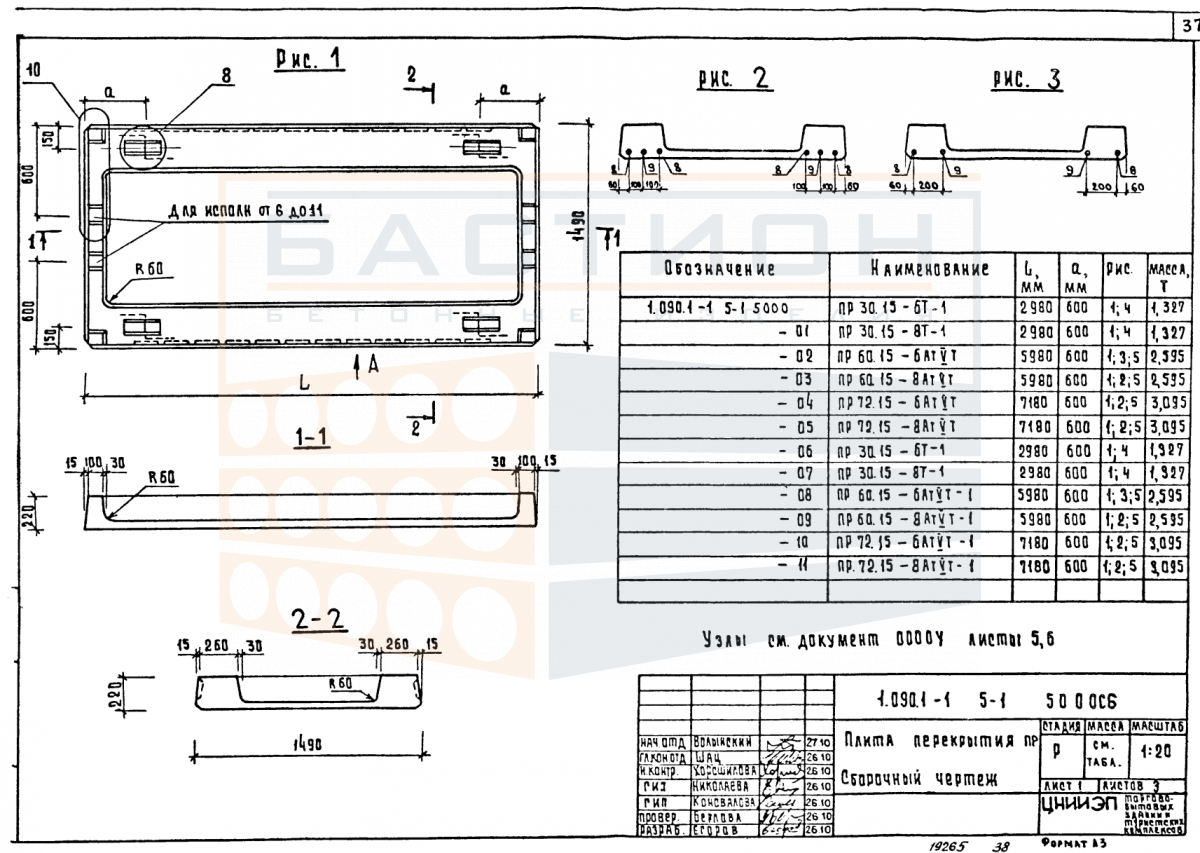

Плита ребристая ПР 72.15 - 6 АтV Т (- 1), серия 1.090.1-1, выпуск 5-1

Плита ребристая ПР 72.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных перекрытий и покрытий в промышленных и гражданских сооружениях. Изделие относится к серии 1.090.1-1, выпуск 5-1, и предназначено для восприятия эксплуатационных нагрузок с передачей их на несущие стены, ригели или балки. Конструкция плиты включает продольные и поперечные ребра, обеспечивающие жесткость и распределение усилий в пролете.

Применение ребристых плит типа ПР 72.15 позволяет формировать пролеты значительной длины со сниженным расходом материалов. Элементы устанавливаются в проектное положение на опорные конструкции с соблюдением требуемой глубины опирания. Неправильная ориентация ребер или недостаточная фиксация могут привести к перераспределению нагрузок и нарушению работы перекрытия. Монтаж выполняется по рабочим чертежам с контролем положения каждой плиты.

Область применения и технические особенности

Плиты ребристые ПР 72.15 применяются в каркасных зданиях с шагом колонн или несущих стен, соответствующим длине элемента. Опирание производится по коротким сторонам на балки, ригели или стены. Ребра плиты ориентируются в направлении пролета, воспринимая изгибающие моменты. Совместная работа плит в перекрытии обеспечивается заливкой швов бетоном и анкеровкой арматурных выпусков по проектному решению.

• Ребристая конструкция плиты обеспечивает необходимую жесткость при относительно небольшой массе, что снижает нагрузку на фундамент и опорные элементы.
• Продольные ребра плиты работают на изгиб, воспринимая усилия от собственного веса, полезной нагрузки и перегородок.
• Опирание плиты производится на несущие конструкции с обязательной выверкой горизонтальности и совпадением опорных зон.
• Торцевые участки плиты не должны подвергаться ударам и сколам, так как в них расположены закладные детали для анкеровки.
• Швы между смежными плитами заполняются бетоном класса не ниже проектного, с обязательным уплотнением и уходом за бетоном.
• При монтаже необходимо контролировать параллельность ребер и отсутствие перекосов, чтобы избежать концентрации напряжений.

Соблюдение проектных требований по опиранию и сопряжению плит обеспечивает расчетную работу перекрытия в течение срока эксплуатации. Допустимые нагрузки и схемы армирования уточняются в рабочей документации.

Правила хранения и транспортировки изделия

Плиты ПР 72.15 складируются в горизонтальном положении на ровном твердом основании. Опорные прокладки устанавливаются строго в местах расположения ребер по линии опирания. Прокладки вышележащих рядов располагаются вертикально над прокладками нижнего ряда. Высота штабеля определяется несущей способностью нижних плит и условиями безопасности.

Транспортировка плит осуществляется в положении «плашмя» с фиксацией от продольного и поперечного смещения. Запрещается перевозка навалом или с опиранием на ребра. Строповка производится за монтажные петли или специальные захваты без повреждения бетона. Погрузочно-разгрузочные работы выполняются с использованием траверс, исключающих перекос и ударные нагрузки.
