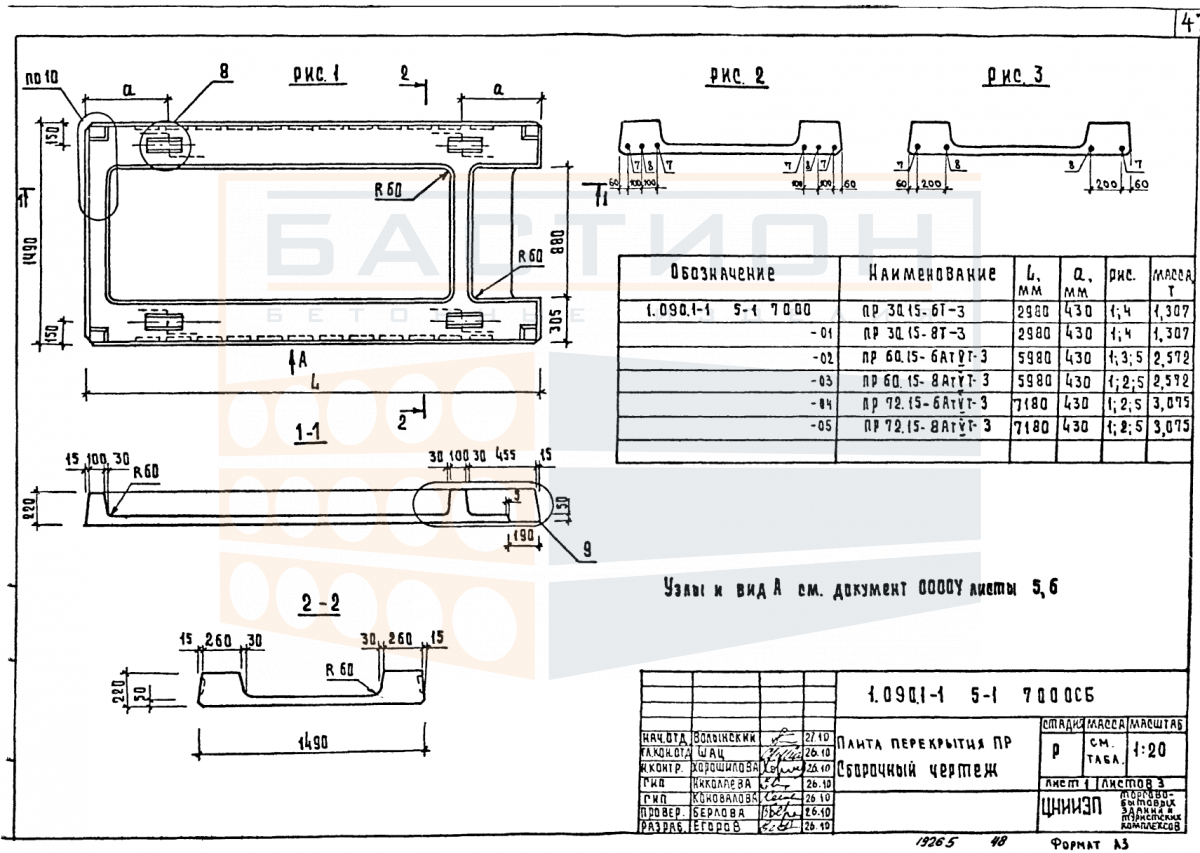

Плита ребристая ПР 30.15 - 6Т - 3, серия 1.090.1-1, выпуск 5-1

Плита ребристая ПР 30.15 - 6Т - 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования сборного перекрытия или покрытия в зданиях с несущими стенами или каркасом. Изделие относится к серии 1.090.1-1, выпуск 5-1, и предназначено для эксплуатации в условиях нагрузок, предусмотренных проектной документацией. Ребристая конструкция обеспечивает высокую жесткость при изгибе и позволяет перекрывать пролеты без промежуточных опор. Внутреннее армирование воспринимает растягивающие усилия, а бетон работает на сжатие, что делает плиту устойчивой к эксплуатационным нагрузкам.

Применение плит серии 1.090.1-1 характерно для промышленных и гражданских зданий, где требуются перекрытия с повышенной несущей способностью. Правильный выбор типоразмера и соблюдение условий монтажа обеспечивают длительный срок эксплуатации конструкции. Ошибки при подборе или установке могут привести к перераспределению нагрузок и образованию трещин.

Область применения и технические особенности

Плиты ПР 30.15 монтируются на опорные конструкции с соблюдением проектной глубины опирания. Опирание осуществляется по торцевым ребрам, которые воспринимают реакцию от вертикальных нагрузок. При монтаже необходимо обеспечить выравнивание плиты в горизонтальной плоскости и отсутствие перекосов. Смещение относительно осей опор не допускается.

• Продольные ребра плиты работают как балки, воспринимающие изгибающие моменты от собственного веса и полезной нагрузки, и передают усилия на опорные конструкции.
• Опирание плиты производится по торцевым ребрам на опорные поверхности стен или ригелей; глубина опирания и высотные отметки принимаются по чертежам серии 1.090.1-1.
• Для обеспечения совместной работы перекрытия швы между смежными плитами заполняются бетоном, а арматурные выпуски анкеруются в соответствии с проектом.
• Монтажные петли, заложенные в ребрах, предназначены для строповки при подъеме; запрещается крепить стропы за продольные грани, торцы или кромки плиты.
• При складировании и транспортировке плиты укладываются ребрами вниз с установкой прокладок в местах опирания; прокладки располагаются строго по вертикали друг над другом.
• Повреждение бетона в опорных зонах или вблизи монтажных петель ухудшает работу сечения; при обнаружении дефектов требуется согласование с проектной организацией.

Таким образом, правильная ориентация ребер и соблюдение проектной схемы опирания являются ключевыми условиями для работы плиты в составе перекрытия. Отклонения от проекта могут снизить несущую способность и долговечность конструкции.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Прокладки из дерева или другого упругого материала устанавливаются под опорные ребра в местах, соответствующих проектным опорам. Прокладки располагаются строго вертикально одна над другой. Высота штабеля не должна превышать пределов, установленных проектом складирования, с учетом массы изделий и устойчивости.

Транспортировка плит производится в горизонтальном положении на специализированном транспорте с фиксацией изделий от продольных и поперечных смещений. Запрещается перевозка навалом или с опиранием на слабые кромки. Погрузку и разгрузку выполняют с применением мягких стропов или траверс, исключающих повреждение ребер и монтажных петель. Удары, резкие перемещения и сброс при разгрузке недопустимы — такие воздействия могут привести к образованию трещин.
