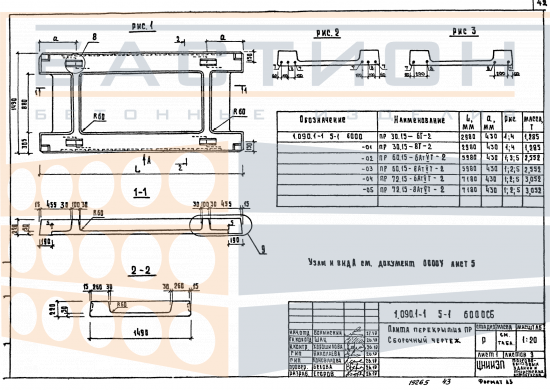

Плита ребристая ПР 72.15 - 6 АтV Т - 2, серия 1.090.1-1, выпуск 5-1

Плита ребристая ПР 72.15 - 6 АтV Т - 2, серия 1.090.1-1, выпуск 5-1 — это железобетонный ребристый элемент горизонтальной несущей системы здания с напрягаемой арматурой класса АтV, применяемый в составе сборных перекрытий промышленных и гражданских сооружений. Конструкция плиты включает продольные и поперечные ребра, образующие жесткий каркас, воспринимающий изгибающие нагрузки от вышестоящих конструкций и временных воздействий. Ребристая форма позволяет снизить собственный вес изделия по сравнению со сплошными плитами при сохранении необходимой несущей способности.

Изделие относится к серии 1.090.1-1, выпуск 5-1, регламентирующей типоразмеры и армирование ребристых плит для сборных железобетонных каркасов. Типоразмер ПР 72.15 рассчитан на опирание по коротким сторонам на ригели или стены с глубиной опирания, определяемой проектом. Продольные ребра работают как основные несущие элементы, воспринимая изгиб, а поперечные ребра обеспечивают пространственную жесткость и распределение нагрузки между продольными ребрами. Монтаж плиты производится в проектное положение ребрами вниз, при этом торцевые участки должны быть защищены от повреждений.

Область применения и технические особенности

Плиты ребристые ПР применяются в качестве несущих элементов перекрытий и покрытий зданий различного назначения. Установка плит осуществляется на подготовленные опорные части (ригели, балки, стены) с выверкой по отметкам и осям. После монтажа выполняется омоноличивание швов между плитами для обеспечения совместной работы и жесткости диска перекрытия.

• Плита опирается по коротким сторонам; продольные ребра работают в пролете, обеспечивая восприятие изгибающих моментов от вертикальных нагрузок.
• Поперечные ребра выполняют распределительную функцию, обеспечивая пространственную жесткость и совместную работу продольных ребер под нагрузкой.
• Глубина опирания плиты на опорные конструкции задается рабочим проектом; недостаточное опирание может привести к концентрации напряжений и разрушению опорных зон.
• При монтаже необходимо строго соблюдать проектную ориентацию плиты (ребрами вниз); установка с переворотом или перекосом не допускается.
• Торцевые участки плиты являются зонами передачи усилий на опоры; повреждения бетона или обнажение арматуры в этих участках недопустимы.
• Швы между смежными плитами после монтажа заполняются бетоном по проекту; омоноличивание обеспечивает дисковую жесткость перекрытия и предотвращает взаимное смещение плит.

При подборе плиты для конкретного объекта необходимо учитывать нагрузки, шаг опор и конструктивные требования серии 1.090.1-1. Проектные параметры опирания и армирования уточняются по рабочей документации.

Правила хранения и транспортировки изделия

Изделия складируются в горизонтальном положении на ровном твердом основании. В местах опирания (под продольными ребрами) устанавливаются деревянные или резиновые прокладки, совпадающие по вертикали при многоярусном хранении. Прокладки размещаются в зонах, соответствующих проектным опорным точкам плиты. Высота штабеля определяется массой и устойчивостью, но не должна превышать ограничений, установленных производителем.

Транспортировка плит осуществляется в горизонтальном положении с фиксацией от смещения. Запрещается перевозка изделий навалом или с опиранием на слабые кромки. Погрузка и выгрузка производятся с использованием стропов за монтажные петли, исключая удары и перекосы. Перед погрузкой проверяется целостность торцов и ребер, наличие повреждений фиксируется актами.
