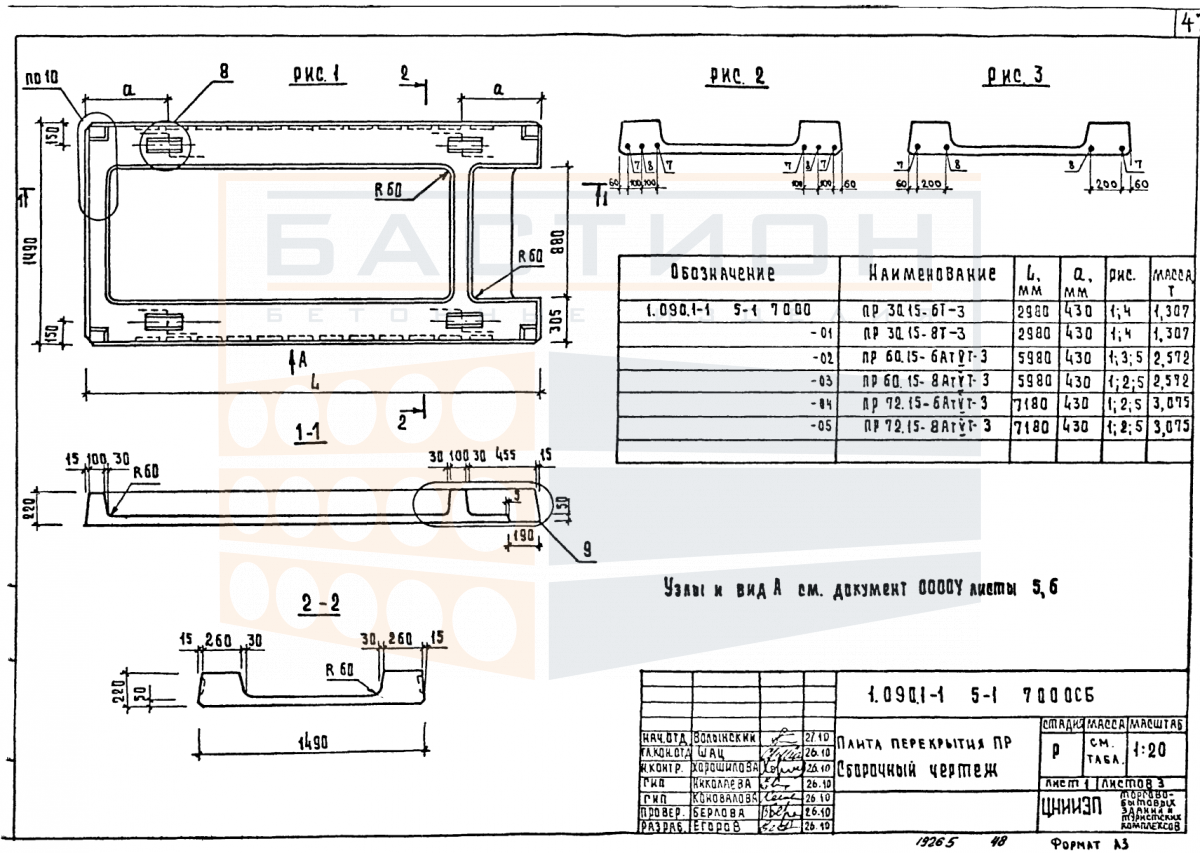

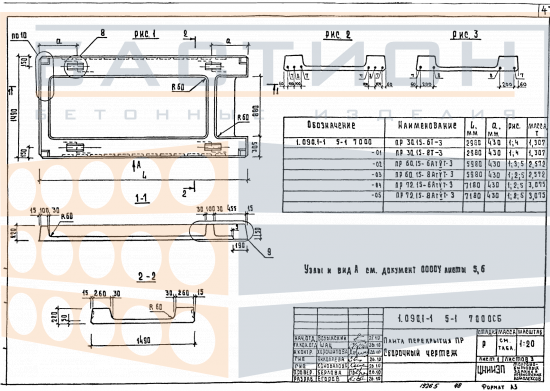

Плита ребристая ПР 60.15 - 8 АтV Т - 3, серия 1.090.1-1, выпуск 5-1

Плита ребристая ПР 60.15 является железобетонным элементом горизонтальной несущей системы здания, формирующим перекрытие или покрытие в промышленных и гражданских сооружениях. Изделие относится к серии 1.090.1-1 выпуск 5-1 и предназначено для восприятия эксплуатационных нагрузок при пролётной схеме опирания. Основными несущими элементами плиты являются продольные ребра, работающие на изгиб; полка плиты объединяет ребра в пространственную конструкцию и распределяет нагрузку. Армирование выполнено предварительно напряжённой арматурой класса АтV, что обеспечивает высокую несущую способность при относительно малом собственном весе.

Применение плит ПР 60.15 целесообразно в зданиях с шагом колонн или несущих стен 6 м. Плиты укладываются поперек пролёта, опираясь на ригели, балки или стены. Точная глубина опирания и конструкция узлов сопряжения задаются рабочим проектом. Швы между плитами заполняются бетоном с последующим омоноличиванием для обеспечения дискретности перекрытия. Необходимо контролировать правильность ориентации ребёр вниз, так как при монтаже ребрами вверх работа плиты нарушается.

Область применения и технические особенности

Технические особенности монтажа и эксплуатации ребристых плит ПР включают следующие положения:

• Плиты предназначены для опирания по коротким сторонам на несущие конструкции с проектной глубиной опирания не менее 120 мм (уточняется по серии).
• При монтаже необходимо обеспечить равномерное распределение нагрузки на опорные площадки, исключая точечные контакты и перекосы.
• Строповка изделия осуществляется за монтажные петли, расположенные в продольных ребрах; запрещается использовать для строповки арматурные выпуски или захват за полку плиты.
• В проектных решениях предусматривается омоноличивание швов между плитами бетоном класса не ниже B15 для обеспечения совместной работы элементов перекрытия.
• Не допускается устройство отверстий в продольных ребрах и в опорных зонах полки без согласования с проектной организацией, так как это снижает несущую способность.
• При складировании и транспортировке изделия необходимо защищать кромки ребер и монтажные петли от повреждений, используя инвентарные прокладки.
• Маркировка плиты содержит информацию о типоразмере, классе арматуры и нагрузке; расшифровка марки выполняется по ГОСТ 23009-2016.

Соблюдение перечисленных требований обеспечивает расчетную работу плиты в составе перекрытия и исключает аварийные ситуации при эксплуатации.

Правила хранения и транспортировки изделия

Плиты должны храниться в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Между рядами плит укладываются деревянные или бетонные прокладки, располагаемые строго по вертикали в местах расположения ребер (опорных зонах). Высота штабеля назначается с учетом прочности нижележащих изделий и устойчивости верхнего ряда, обычно не более 2-2,5 м. При складировании на открытой площадке следует исключить застой воды на поверхности плиты.

Транспортировка выполняется железнодорожным или автомобильным транспортом при условии надежного крепления плит от продольного и поперечного смещения. Плиты укладывают на транспортное средство ребрами вниз, опирая их по всей длине на прокладки по схеме, исключающей консольные свесы. Запрещается перевозка плит навалом или с опиранием на полку. Погрузочно-разгрузочные операции осуществляются с применением траверс, обеспечивающих равномерное натяжение всех монтажных петель.
