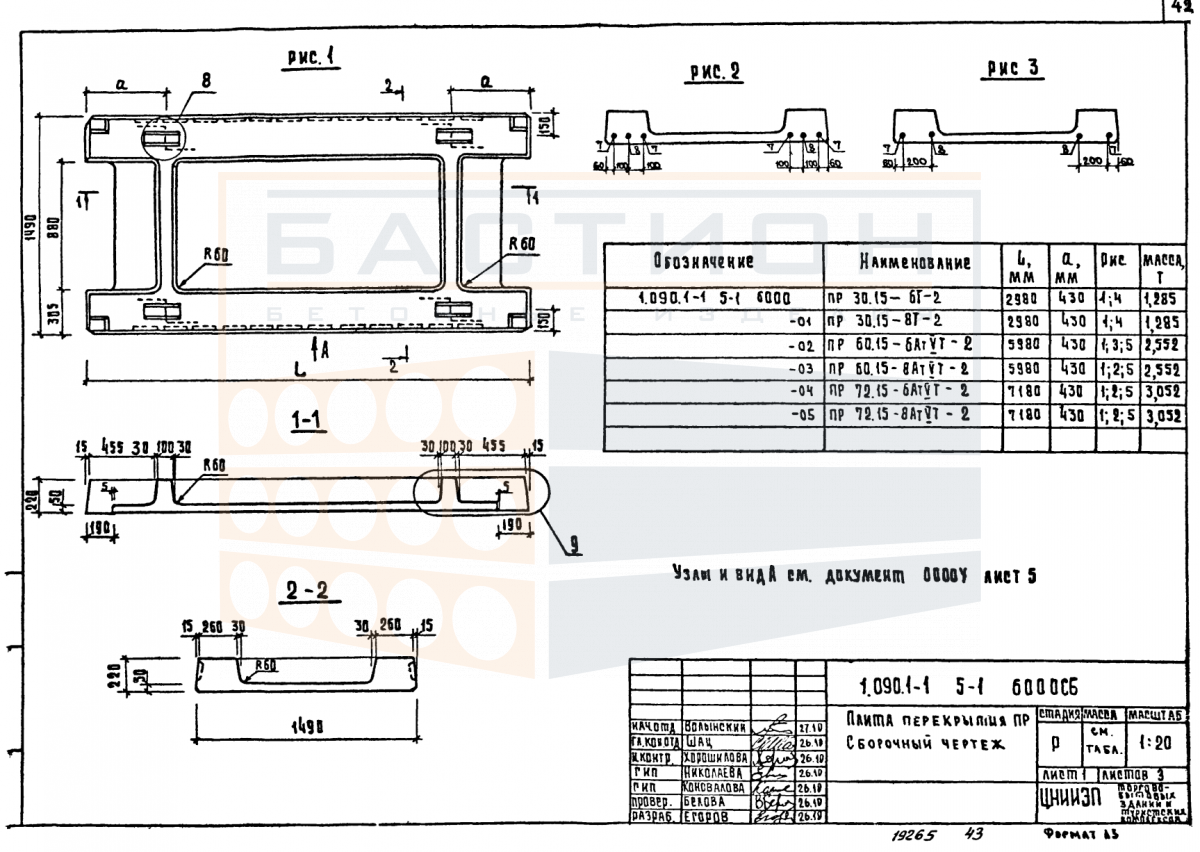

Плита ребристая ПР 72.15 - 8 АтV Т - 2, серия 1.090.1-1, выпуск 5-1

Плита ребристая ПР 72.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного перекрытия или покрытия в составе сборных каркасов. Изделие относится к типовой серии 1.090.1-1, выпуск 5-1, и предназначено для восприятия и передачи нагрузок на несущие опорные конструкции — стены, ригели или балки. Работа ребер изделия обеспечивает повышенную жесткость перекрытия при изгибающих нагрузках. Масса изделия (3052 кг) учитывается при выборе грузоподъемности крана.

Плита рассчитана на эксплуатацию в нормальных температурно-влажностных условиях. Правильный выбор глубины опирания, а также соблюдение проектного положения ребер при монтаже являются критическими для обеспечения несущей способности. Отклонение от проектных требований по опиранию или повреждение торцевых зон может привести к снижению эксплуатационных характеристик. При монтаже необходимо контролировать горизонтальность опорных площадок.

Область применения и технические особенности

Применение плиты предусматривает её установку в пролёте между несущими опорами с фиксацией по проектной схеме. Торцевые участки воспринимают опорные реакции и требуют защиты от сколов. Основные технические особенности:

• Изделие работает в составе сборного перекрытия, передавая нагрузку от пола, перегородок и оборудования на несущие стены или ригели.
• Ребра плиты выступают в качестве элементов жёсткости, воспринимающих изгибающие моменты в продольном направлении и обеспечивающих распределение нагрузки на опоры.
• Геометрические параметры (длина 7180 мм, ширина 1490 мм, высота 220 мм) определяют пролёт и шаг опорных конструкций.
• Монтаж ведётся с использованием кранов, строповка осуществляется за монтажные петли с соблюдением схемы строповки и угла наклона строп.
• Опирание плиты должно выполняться на подготовленные поверхности с выверкой по отметкам и осям, необходимо обеспечить проектную глубину опирания.
• Швы между смежными плитами заполняются по проектному решению, возможно применение анкеровки для обеспечения пространственной жёсткости.
• Повреждение торцов или ребер при разгрузке и установке недопустимо, так как снижает несущую способность.

Таким образом, соблюдение технологии монтажа и проектного опирания является обязательным условием надёжной работы плиты в составе перекрытия.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном и твёрдом основании. Между штабелями и в опорных зонах используются прокладки, расположенные по одной вертикали. Высота штабеля определяется с учётом массы изделия и условий складирования. Прокладки должны исключать контакт бетона с землёй и повреждение монтажных петель.

При транспортировке плиты должны быть зафиксированы от смещения. Погрузка и разгрузка выполняются без рывков и ударов, с использованием мягких строп. Запрещается перевозка навалом или опирание на слабые кромки. Крепление в кузове должно исключать продольные и поперечные смещения.
