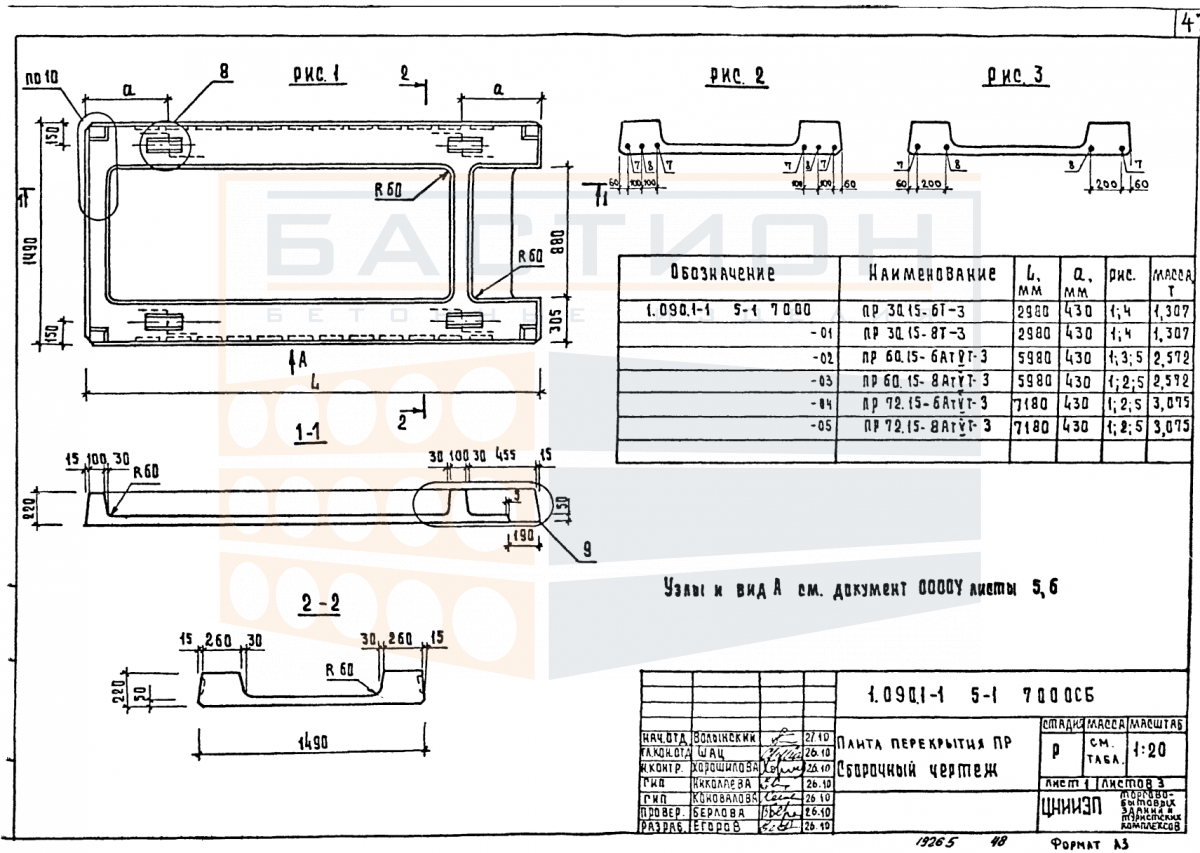

Плита ребристая ПР 72.15 - 6 АтV Т - 3, серия 1.090.1-1, выпуск 5-1

Плита ребристая ПР 72.15 - 6 АтV Т - 3, серия 1.090.1-1, выпуск 5-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Ребристая конструкция, образованная продольными и поперечными ребрами, обеспечивает жесткость плиты при восприятии изгибающих нагрузок от собственного веса, пола, перегородок, оборудования и временных воздействий. Изделие выполнено из тяжелого бетона и оснащено стальным армированием, что позволяет эксплуатировать его в составе сборных или сборно-монолитных перекрытий.

Плита предназначена для укладки на несущие стены, балки или ригели. Опирание осуществляется по двум продольным сторонам — на ребра, которые передают усилие на опорные конструкции. Проектная глубина опирания и схема анкеровки определяются рабочей документацией. При монтаже необходимо строго соблюдать проектное положение плиты: ребрами вниз, верхняя полка должна образовывать ровную горизонтальную плоскость для последующей отделки или укладки покрытия. Нарушение ориентации, недостаточное опирание или повреждение торцов приводят к перераспределению напряжений и могут вызвать образование трещин в полке или ребрах.

Область применения и технические особенности

Монтаж плиты выполняется с использованием крана соответствующей грузоподъемности. Перед установкой проверяется состояние опорных поверхностей — они должны быть выверены по отметкам и осям. Опирание ребер на консоли или стеновые подушки осуществляется насухо или по слою цементно-песчаного раствора. После установки и выверки соседних плит выполняется замоноличивание швов и анкеровка плиты к несущим конструкциям. Сварные соединения закладных деталей защищаются от коррозии. Совместная работа плит в составе перекрытия обеспечивается связями, предусмотренными в проекте.

• Изделие относится к серии 1.090.1-1, выпуск 5-1, разработанной для сборных железобетонных перекрытий промышленных зданий с нормативными нагрузками.
• Ребристая форма плиты позволяет перекрывать пролеты без промежуточных опор за счет высокого момента сопротивления продольных ребер, что снижает количество несущих конструкций в пролете.
• Верхняя полка плиты работает как сжатая зона в изгибаемом элементе, а продольные ребра воспринимают растягивающие усилия, передаваемые арматурой.
• При опирании на стальные или железобетонные конструкции глубина опирания задается проектом — не допускается монтаж с опиранием только на кромки полки.
• Торцевые зоны плиты содержат монтажные петли и закладные детали; повреждение этих участков при строповке или складировании снижает несущую способность изделия.
• Швы между плитами заполняются бетоном класса не ниже проектного; перед бетонированием очищаются и увлажняются стыкуемые поверхности для обеспечения сцепления.
• В местах примыкания к стенам или колоннам устанавливаются доборные элементы или выполняются монолитные участки по проекту для сохранения целостности перекрытия.

Соблюдение проектных решений по опиранию, анкеровке и омоноличиванию стыков обеспечивает совместную работу плит и исключает неравномерные осадки. Контроль положения плит в плане и по высоте выполняется геодезическими методами.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании, исключающем перекосы. Под опорные зоны ребер укладываются деревянные прокладки, расположенные строго одна над другой по вертикали. Высота штабеля и количество рядов определяются расчетом с учетом прочности изделий и устойчивости стопы. Не допускается хранение плит с опиранием на полку или на углы — нагрузка должна передаваться через ребра.

При транспортировке плиты закрепляются в кузове так, чтобы исключить смещение, удары и навалы друг на друга. Монтажные петли используются только для строповки; запрещается кантование плиты с опорой на ребра без фиксации. Погрузка и разгрузка производятся с использованием траверс, обеспечивающих равномерное натяжение ветвей стропа. Перед отправкой проверяется комплектность по маркировке.
