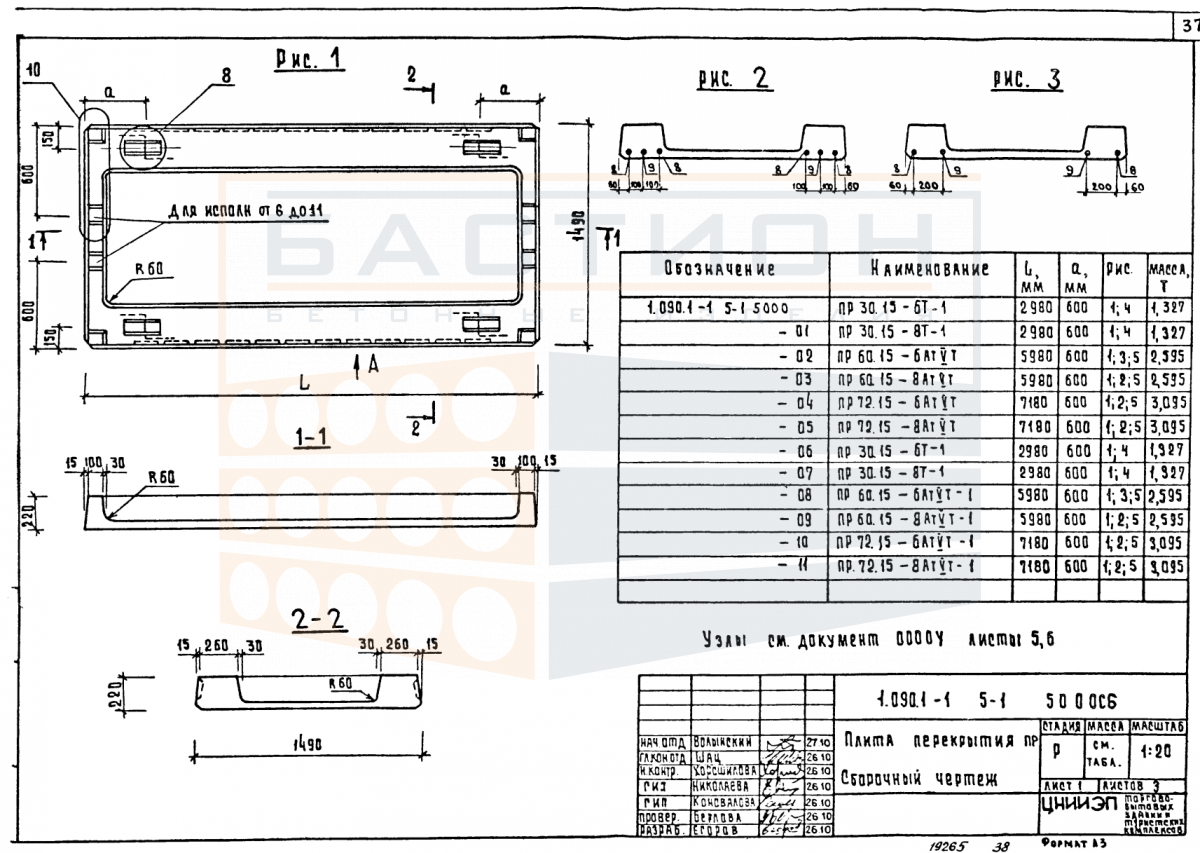

Плита ребристая ПР 72.15 - 8 АтV Т (- 1), серия 1.090.1-1, выпуск 5-1

Плита ребристая ПР 72.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных и подвальных перекрытий. Ребра плиты обеспечивают жесткость конструкции, позволяя воспринимать изгибающие нагрузки от вышележащих элементов, оборудования, людей и временных воздействий. Изделие относится к решениям серии 1.090.1-1, выпуск 5-1, и используется в составе сборных каркасных зданий с несущими стенами или колоннами.

Плита укладывается на опорные конструкции — стены, балки или ригели — с проектной глубиной опирания. Передача нагрузки осуществляется через ребра, которые должны располагаться строго по осям опор. Неправильная ориентация или недостаточная глубина опирания приводят к перераспределению усилий и могут вызвать локальные разрушения. Монтаж плит производится после выверки опорных поверхностей, с использованием маяков и выравнивающего слоя.

Область применения и технические особенности

При монтаже плиты ребристой ПР 72.15 необходимо соблюдать следующие технические требования:

• Ориентация ребер должна совпадать с направлением пролета — ребра располагаются параллельно несущим опорам, что обеспечивает эффективную работу изгибаемого элемента.
• Глубина опирания плиты на стены или ригели принимается по проекту; при монтаже необходимо обеспечить равномерное прилегание всей опорной поверхности.
• Торцевые зоны плиты не допускается повреждать при строповке и разгрузке — сколы в зоне опирания снижают несущую способность.
• После укладки швы между плитами заполняются бетоном или цементно-песчаным раствором по проекту для создания жесткого диска перекрытия.
• Строповку производить за монтажные петли, расположенные в ребрах, с равномерным натяжением всех ветвей стропа.
• Запрещается опирание плиты на слабые кромки полки — нагрузка должна передаваться только на ребра.
• При наличии закладных деталей их положение проверяется перед монтажом; сварка соединений выполняется по проекту.

Соблюдение указанных требований обеспечивает проектную работу плиты в составе перекрытия и предотвращает аварийные ситуации.

Правила хранения и транспортировки изделия

Хранение плит производится на ровной твердой площадке в горизонтальном положении. Под ребра в опорных зонах укладываются деревянные прокладки; прокладки вышестоящего ряда должны располагаться строго над прокладками нижнего ряда, чтобы избежать изгиба изделия. Складирование осуществляется в штабелях с учетом массы и геометрии изделия.

Транспортировка плит производится в горизонтальном положении с опиранием на две поперечные балки, расположенные в зоне ребер. Изделия фиксируются от продольного и поперечного смещения. Запрещается перевозка навалом — плиты должны быть уложены на ложементы с прокладками, исключающими контакт с металлом кузова.
