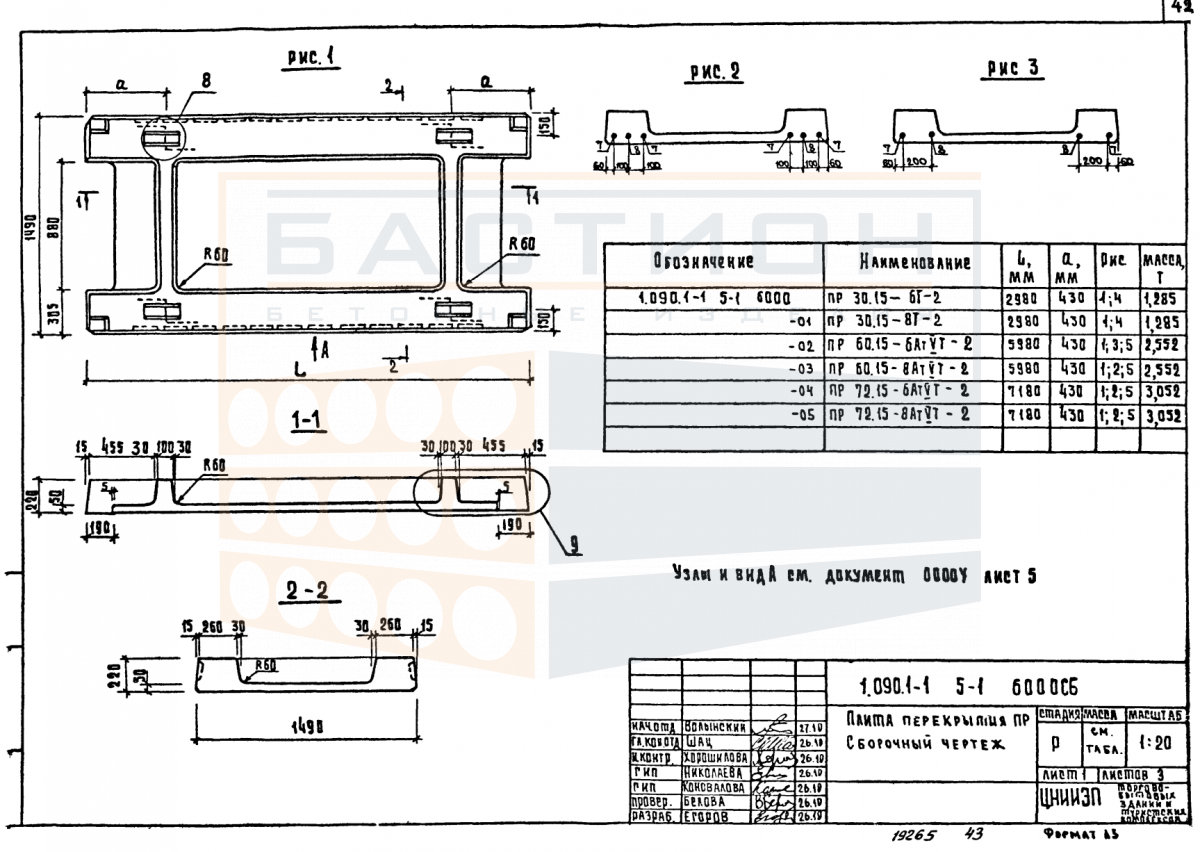

Плита ребристая ПР 60.15 - 6 АтV Т - 2, серия 1.090.1-1, выпуск 5-1

Плита ребристая ПР 60.15-6 АтV Т-2 — сборный железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или чердачного перекрытия. Изделие относится к серии 1.090.1-1 выпуск 5-1, которая определяет конструктивные решения ребристых плит для промышленных и гражданских зданий. Основная функция — восприятие вертикальных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на ригели, балки или несущие стены. Жёсткость конструкции обеспечивается системой продольных и поперечных рёбер, работающих на изгиб и снижающих собственный вес элемента.

Типоразмер ПР 60.15-6 АтV Т-2 рассчитан на пролёт до 6 м при ширине 1,49 м и высоте 220 мм. Масса 2552 кг позволяет выполнять монтаж кранами средней грузоподъёмности. Опирание плиты осуществляется по двум коротким сторонам на опорные площадки, подготовленные в соответствии с проектной документацией. Неправильная установка — перекос или недостаточная глубина опирания — ведёт к неравномерному распределению нагрузки и может вызвать трещины в рёбрах или в сопрягаемых элементах каркаса.

Область применения и технические особенности

Монтаж плит ведётся на выверенное основание с контролем отметок опорных зон. Укладка производится с опиранием по коротким сторонам: продольные рёбра ориентируются вдоль пролёта. Проектная глубина опирания и схема анкеровки определяются рабочей документацией серии 1.090.1-1. Стыки между плитами после выверки заполняются бетоном для обеспечения совместной работы перекрытия.

• Ребристая конструкция позволяет перекрывать пролёты до 6 м без промежуточных опор, снижая расход бетона и металла по сравнению с монолитным исполнением.
• Нагрузка передаётся через торцевые ребра; опорные площадки должны быть ровными и горизонтальными для исключения точечного давления и сколов бетона.
• Монтажные петли расположены в продольных ребрах; строповка выполняется равномерно, без рывков, с использованием траверс или мягких строп.
• Повреждение торцевых граней при разгрузке недопустимо — сколы и выколы снижают несущую способность опорного узла и требуют экспертной оценки.
• Устройство проёмов и отверстий в плите допускается только по проектному решению с усилением; самовольная штроба рёбер запрещена.
• Омоноличивание продольных и поперечных швов после укладки обеспечивает распределение нагрузки между соседними плитами.

Арматура класса АтV, указанная в маркировке, соответствует восприятию расчётных изгибающих моментов в пролёте. При монтаже следует проверять целостность защитного слоя бетона и отсутствие оголённой арматуры на торцах.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на выровненной площадке с твёрдым покрытием. Прокладки укладываются строго под торцевыми ребрами, их расположение должно совпадать по вертикали в штабеле. Запрещается опирание на продольные рёбра или полки плиты. Высота штабеля определяется по проекту складирования с учётом массы и условий отгрузки.

Транспортировка осуществляется в горизонтальном положении с фиксацией изделий через монтажные петли. Перевозка навалом или с опиранием на непроектные зоны исключена. Погрузка и выгрузка выполняются краном с применением траверс, строп или мягких захватов, предотвращающих повреждение бетона и монтажных петель.
