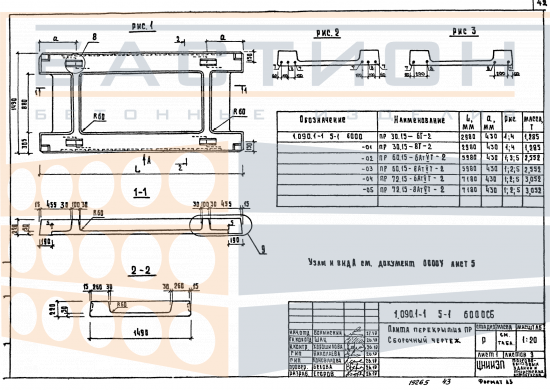

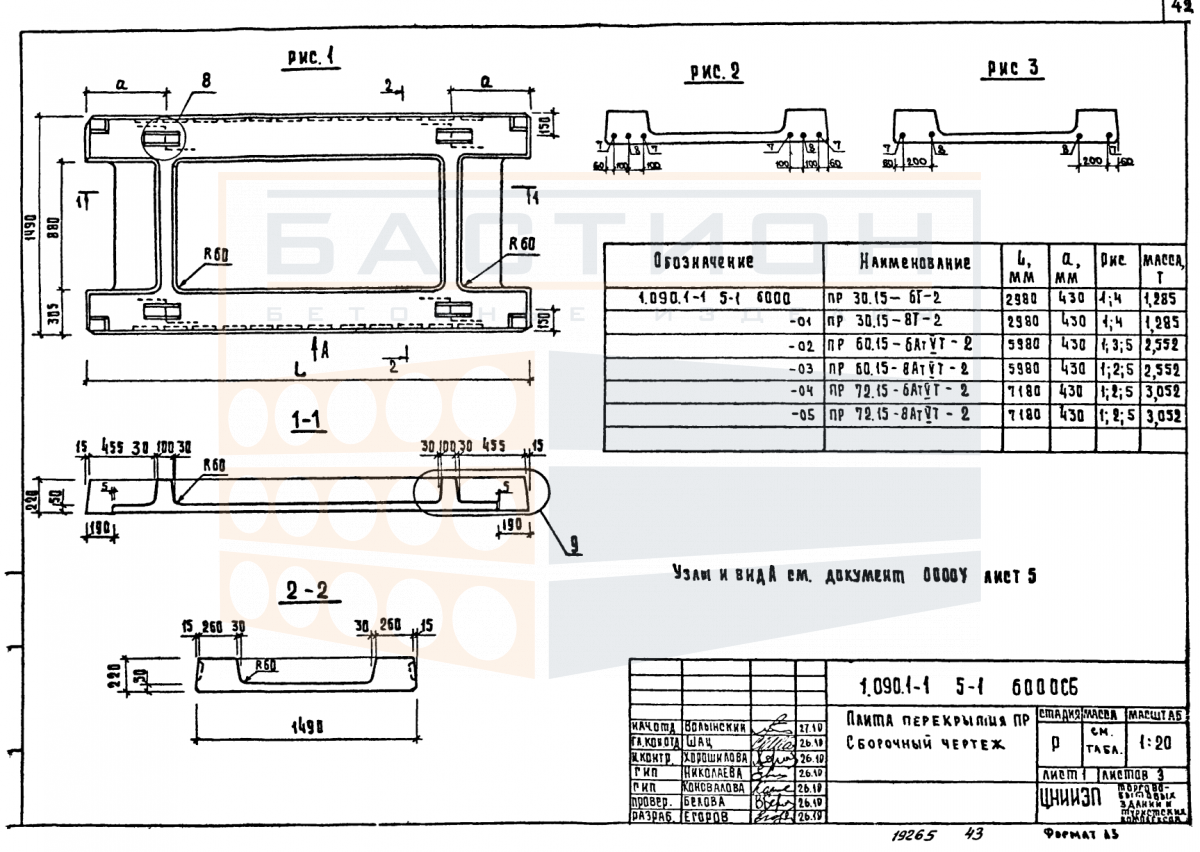

Плита ребристая ПР 30.15 - 6Т - 2, серия 1.090.1-1, выпуск 5-1

Плита ребристая ПР 30.15 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для устройства перекрытий в составе конструктивных решений серии 1.090.1-1 выпуск 5-1. Ребристая конфигурация с продольными ребрами обеспечивает восприятие изгибающих нагрузок при работе в пролете между опорными конструкциями. Изделие изготавливается из тяжелого бетона и оснащается стальным армированием для обеспечения несущей способности.

Применение плит данного типоразмера целесообразно в перекрытиях производственных, складских и общественных зданий, где требуются пролеты до 3 м. Плита опирается на ригели, балки или несущие стены; глубина опирания и схема анкеровки задаются рабочей документацией. Ошибки при монтаже, такие как недостаточная глубина опирания или повреждение торцевых зон, могут привести к снижению несущей способности и деформациям перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание с выверкой по отметкам и осям. Плита укладывается на слой цементно-песчаного раствора для равномерного распределения нагрузки в опорной зоне. Сопряжение с несущими конструкциями осуществляется через закладные детали и сварку выпусков арматуры с последующим омоноличиванием стыков. Временное крепление плиты в проектном положении обеспечивается до замоноличивания.

• Плита работает в пролете между несущими опорами, передавая нагрузку на ригели или стены через опорные зоны; расчетная схема — однопролетная балка с шарнирными опорами.
• Проектная глубина опирания плиты на несущие конструкции уточняется по рабочим чертежам серии; при монтаже не допускается уменьшение опорной площади менее установленной величины.
• Ребра плиты ориентируются строго в направлении пролета; неправильная ориентация при установке приводит к перераспределению напряжений и возможному разрушению элемента.
• Швы между смежными плитами заполняются бетоном или раствором по проекту, обеспечивая совместную работу элементов перекрытия и передачу сдвигающих усилий.
• При строповке торцевые зоны плиты не должны повреждаться; монтажные петли используются только по назначению, не допускается зацеп за ребра или углы.
• Омоноличивание стыков и анкеровка плиты в конструкцию выполняются в соответствии с альбомом рабочих чертежей серии 1.090.1-1, после набора прочности бетона можно приступать к загружению.
• Типичная ошибка — установка плиты на неподготовленное основание с перекосом, что ведет к неравномерному опиранию и трещинообразованию в ребрах.

Соблюдение монтажных требований и указаний серии обеспечивает расчетную работу плиты в составе перекрытия, исключая образование трещин и сверхнормативных прогибов в эксплуатационной стадии.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании, исключающем просадки. Прокладки укладываются в местах, соответствующих опорным зонам, строго по вертикали; не допускается опирание плит на ребра или торцы. Высота штабеля устанавливается с учетом массы изделий (1285 кг) и прочности прокладок, но не должна превышать величину, при которой возможно повреждение нижних плит. Штабель должен быть устойчивым, с обязательным ограждением по торцам.

Транспортирование плит осуществляется в горизонтальном положении с опиранием по схеме, исключающей консольные свесы. Плиты фиксируются в кузове от продольных и поперечных смещений с помощью упоров и стяжек. Запрещается перевозка плит навалом — только штабелированная укладка с прокладками. При погрузке и разгрузке необходимо исключить ударные нагрузки и перекосы строп. Монтажные петли должны быть свободны для захвата; строповка производится за все петли одновременно.
