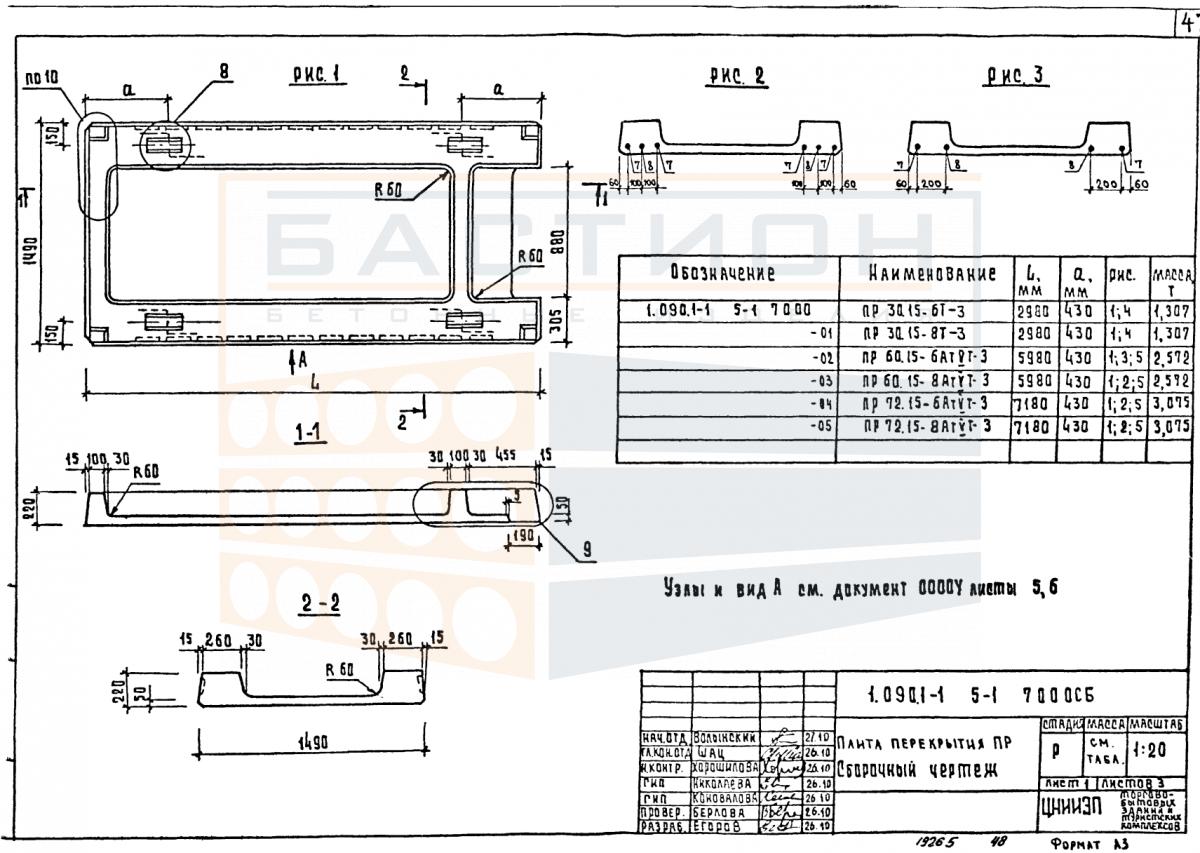

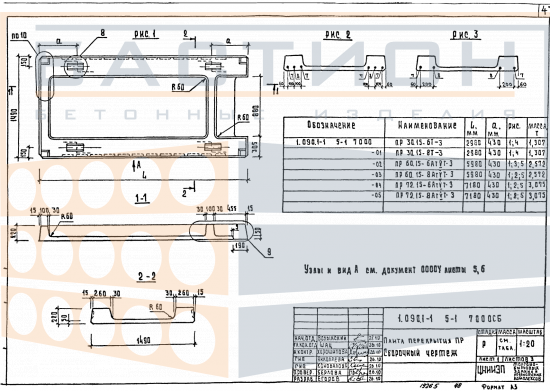

Плита ребристая ПР 60.15 - 6 АтV Т - 3, серия 1.090.1-1, выпуск 5-1

Плита ребристая ПР 60.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытия с восприятием нагрузок от собственного веса, полезных нагрузок и передачи усилий на несущие опоры. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость при изгибе, позволяя перекрывать пролеты без промежуточных опор при снижении расхода материала. Изделие относится к серии 1.090.1-1, выпуск 5-1, которая регламентирует типоразмеры и армирование ребристых плит для сборных железобетонных перекрытий.

Плита рассчитана на эксплуатацию в составе перекрытий отапливаемых и неотапливаемых зданий с постоянным пребыванием людей или размещением оборудования. Работа ребер как элементов жесткости позволяет эффективно воспринимать изгибающие моменты при опирании на стены, балки или ригели. Несоблюдение проектной глубины опирания или нарушение ориентации ребер приводит к перераспределению усилий, что снижает несущую способность перекрытия. Применение в подвальных и технических этажах требует учета возможных влажностных воздействий.

Область применения и технические особенности

Монтаж плиты выполняется с опиранием на несущие стены или балки по коротким сторонам с проверкой отметок опорных площадок. Ориентация ребер должна совпадать с направлением пролета, при этом продольные ребра располагаются параллельно длинной стороне плиты. Зазоры между смежными плитами заполняются бетоном или раствором по проектному решению для обеспечения совместной работы и жесткости диска перекрытия. Анкеровка плиты в несущие конструкции выполняется стальными связями, расположение которых задается рабочей документацией. При производстве работ запрещается перемещать плиту волоком, а также устанавливать на неподготовленное основание с перекосом или точечными выступами. Строповка осуществляется за монтажные петли с использованием траверс, исключающих повреждение кромок и ребер.

• Работает в пролете между несущими опорами при условии проектной глубины опирания, заданной серией 1.090.1-1. Минимальная глубина опирания на стены из кирпича или бетонных блоков составляет 150 мм, на металлические балки — 120 мм, но уточняется по проекту.
• Ребра плиты воспринимают изгибающие нагрузки, поэтому не допускается устройство проемов или отверстий в ребрах без согласования с проектной организацией.
• Монтажное положение проверяется по осям и отметкам; смещение плиты относительно опорных поверхностей более чем на 10 мм не допускается.
• Швы между плитами шириной 20–30 мм заполняются мелкозернистым бетоном класса не ниже B15 (по проекту) с последующим уплотнением и уходом.
• Анкерные связи устанавливаются в швах и замоноличиваются; шаг и сечение связей определяются расчетом на сдвиг в диске перекрытия.
• Не допускается опирание плиты на несущие элементы без предварительной выверки горизонтальности опорных площадок; перепад высот смежных плит не более 5 мм в плоскости низа.
• Пустоты в ребристой плите отсутствуют, поэтому прокладка коммуникаций внутри тела плиты невозможна; все инженерные сети размещаются под перекрытием.

Эксплуатация плиты в перекрытии предполагает контроль состояния опорных зон и швов. При обнаружении трещин или сколов в ребрах в зоне опирания необходимо проведение усиления по отдельному проекту. Типовая ошибка — монтаж плиты с недостаточным опиранием или с опиранием только на одну сторону, что приводит к аварийному состоянию.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной площадке с твердым покрытием. В качестве опор используются деревянные прокладки прямоугольного сечения, укладываемые в местах расположения ребер по линиям у торцов плиты. Прокладки соседних рядов должны располагаться строго одна над другой, исключая изгиб плиты в штабеле. Высота штабеля ограничивается допустимой нагрузкой на нижнюю плиту и контролируется по схеме складирования, утвержденной производителем. Во время хранения монтажные петли не должны упираться в нижележащую плиту во избежание деформаций.

Погрузка и разгрузка выполняется с использованием траверс, строп или захватов, обеспечивающих равномерное распределение усилий. Перевозка осуществляется в кузове автомобиля с надежной фиксацией плит от смещения и перекоса. Категорически запрещается перевозка плит навалом, с повреждением торцов или ребер. При установке в транспортное положение плиты опираются на прокладки, расположенные в опорных зонах, и раскрепляются от продольного и поперечного сдвига.
