Плита покрытия комплексная ребристая КПВ 7-3/4/5/6 АIIIв Т П 150, шифр 912, альбом II

Плита покрытия комплексная ребристая КПВ 7-3/4/5/6 АIIIв Т П 150, шифр 912, альбом II — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (кровли) промышленных и гражданских зданий. Маркировка изделия соответствует шифру 912 (альбом II) — серии комплексных ребристых плит покрытия, предназначенных для восприятия нагрузок от собственного веса, снега, кровельного пирога и технологического оборудования.

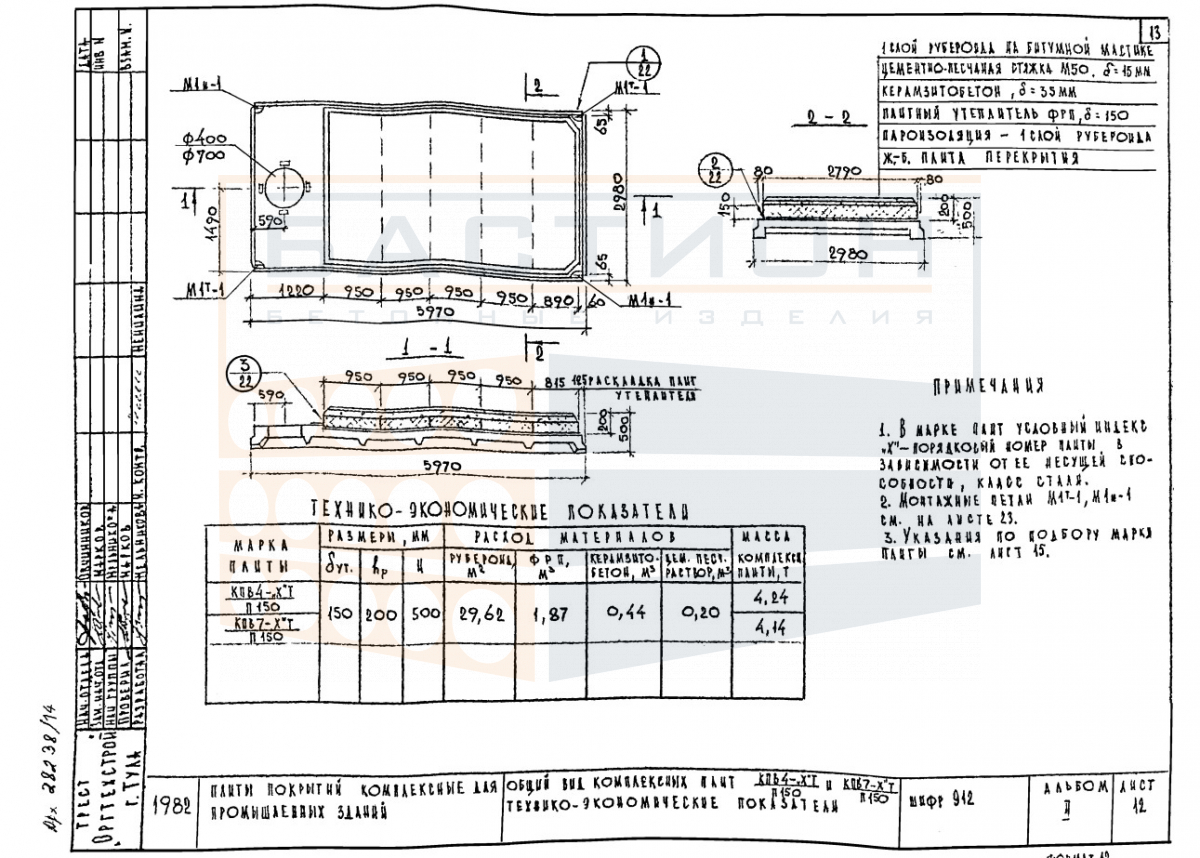

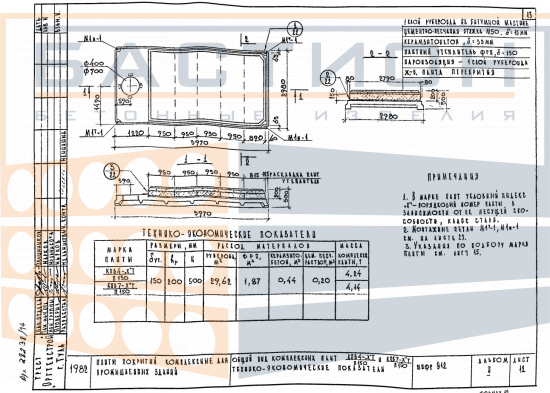

В составе покрытия плита опирается на несущие балки, фермы или ригели, передавая на них вертикальные усилия. Ребристая конструкция с продольными и поперечными ребрами обеспечивает повышенную жесткость и несущую способность при относительно невысокой собственной массе. Геометрические параметры плиты (длина 5970 мм, ширина 2980 мм, высота 500 мм) и масса 4,14 т определяют требования к грузоподъемности монтажных механизмов и условиям складирования. Плита рассчитана на работу в пролете в соответствии с проектным решением здания.

Область применения и технические особенности

Монтаж плиты выполняется краном с траверсой, обеспечивающей строповку за четыре монтажные петли. Опирание плиты на несущие конструкции производится по проектным отметкам с контролем глубины опирания и горизонтальности верхней плоскости. Ребра плиты ориентируются вниз; пространство между ними используется для размещения утеплителя и пароизоляции по проекту кровли. Стыки между смежными плитами заполняются бетоном по месту для обеспечения пространственной жесткости покрытия.

• Применяется в качестве несущего элемента покрытия в промышленных зданиях с шагом колонн и пролетами, соответствующими параметрам серии 912.
• Работает в пролете между несущими балками, фермами или ригелями, воспринимая нагрузку от кровли, снега и технологического оборудования.
• Ребра жесткости воспринимают изгибающие моменты, обеспечивая необходимую несущую способность при заданном шаге опор.
• Требует проектной глубины опирания на несущие конструкции; минимальная глубина опирания задается рабочей документацией серии.
• При монтаже обязательна выверка по осям и отметкам; смещение плиты относительно опорных зон не допускается.
• Стыки между плитами омоноличиваются по проекту для обеспечения пространственной жесткости и герметичности покрытия.
• Типовая ошибка — повреждение ребер и торцевых зон при строповке; строповка допускается только за предназначенные монтажные петли.

Типовые ошибки при монтаже включают недостаточную глубину опирания, повреждение ребер при строповке и установку на неподготовленное основание. Для исключения перекосов применяются выверочные клинья и контроль геометрии установки.

Правила хранения и транспортировки изделия

Складирование плит выполняется в горизонтальном положении на ровное твердое основание, исключающее неравномерную осадку. Деревянные прокладки укладываются под опорные зоны (в местах расположения монтажных петель и по линии ребер), строго совпадая по вертикали в штабеле. Высота штабеля принимается по расчету с учетом массы и прочности изделий, но не более значений, указанных в технологической карте.

Транспортировка осуществляется в горизонтальном положении с фиксацией от продольных и поперечных смещений. Запрещается перевозка навалом, с опиранием на ребра или торцы. Погрузка и разгрузка производятся с использованием стропов, исключающих ударные нагрузки и повреждение бетонных поверхностей. Монтажные петли должны оставаться неповрежденными для последующего захвата.
