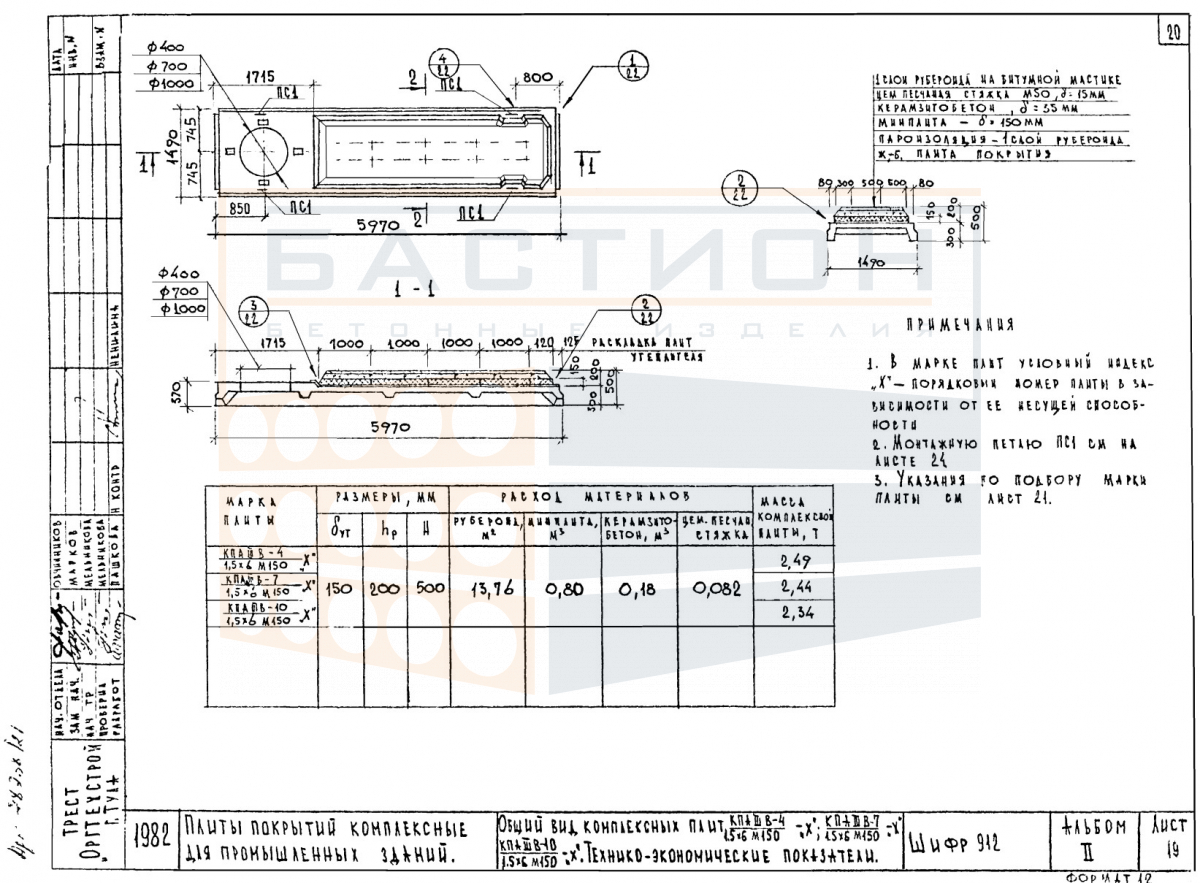

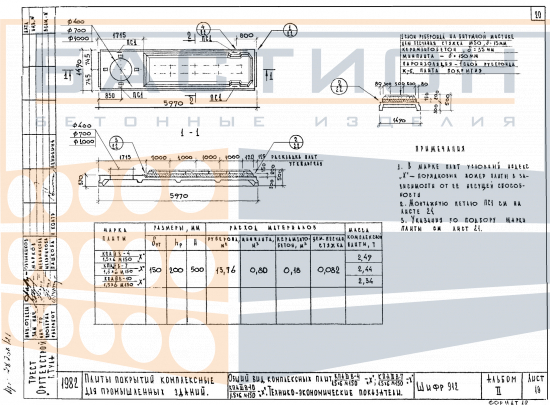

Плита покрытия комплексная ребристая КП АIIIв-4-2/3/4/5 1,5х6 М 150, шифр 912, альбом II

Плита покрытия комплексная ребристая КП АIIIв-4-2/3/4/5 1,5х6 М 150, шифр 912, альбом II — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия с использованием ребер жесткости. Изделие относится к серии 912, альбом II, предназначенной для сборных конструкций покрытий производственных и общественных зданий. Ребристая конструкция воспринимает изгибающие нагрузки за счет продольных и поперечных ребер при относительно небольшом собственном весе.

Плита укладывается на несущие элементы каркаса (балки, фермы, ригели) с опиранием по контуру или на продольные ребра. В составе покрытия плита воспринимает нагрузку от кровельного пирога, снеговых воздействий и временных эксплуатационных нагрузок, передавая усилия на нижележащие конструкции. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос, приводят к неравномерному распределению напряжений и повреждению опорных зон. Правильная ориентация ребер относительно пролета обеспечивает проектную работу изделия.

Область применения и технические особенности

Плита применяется в отапливаемых и неотапливаемых зданиях с железобетонным или металлическим каркасом. Монтаж требует выверки опорных плоскостей и установки на проектные отметки. Сопряжение смежных плит выполняется с заполнением швов цементно-песчаным раствором или бетоном по проектному решению. Монтажные петли используются для строповки и не должны повреждаться при транспортировке.

• Продольные ребра воспринимают изгибающий момент в пролете; поперечные ребра распределяют нагрузку на продольные и повышают общую жесткость конструкции.
• Опирание выполняется на подготовленные поверхности балок или ригелей с глубиной, заданной проектом; недопустимо опирание на неподготовленное основание или с перекосом.
• Торцевые зоны плиты (вблизи опор) не должны повреждаться при строповке и разгрузке; сколы и трещины в этих участках снижают несущую способность.
• Швы между смежными плитами заполняются бетоном класса не ниже указанного в рабочей документации; омоноличивание обеспечивает совместную работу элементов покрытия.
• При монтаже контролируется проектное положение плиты по осям и отметкам; отклонения вызывают неравномерное распределение нагрузки и деформации узлов сопряжения.

Соблюдение указанных требований обеспечивает долговечность покрытия и исключает развитие деформаций. Дополнительные указания по монтажу и стыковке приводятся в альбоме II серии 912.

Правила хранения и транспортировки изделия

Изделия складируются в горизонтальном положении на ровном твердом основании, очищенном от мусора и наледи. Под каждую плиту в опорных зонах укладываются деревянные или бетонные прокладки, расположенные по вертикали в штабеле. Высота штабеля определяется с учетом массы плит и прочности нижнего изделия. Выступающие ребра и монтажные петли не должны опираться на нижележащие элементы.

Транспортирование выполняется по правилам перевозки негабаритных грузов. Плиты закрепляются в кузове с помощью инвентарных упоров и ремней, исключающих продольное и поперечное смещение. Погрузка и разгрузка производятся с использованием траверс или строп, обеспечивающих равномерное распределение усилий и предотвращающих повреждение ребер и торцевых зон. Перевозка навалом или опирание на слабые кромки не допускаются.
