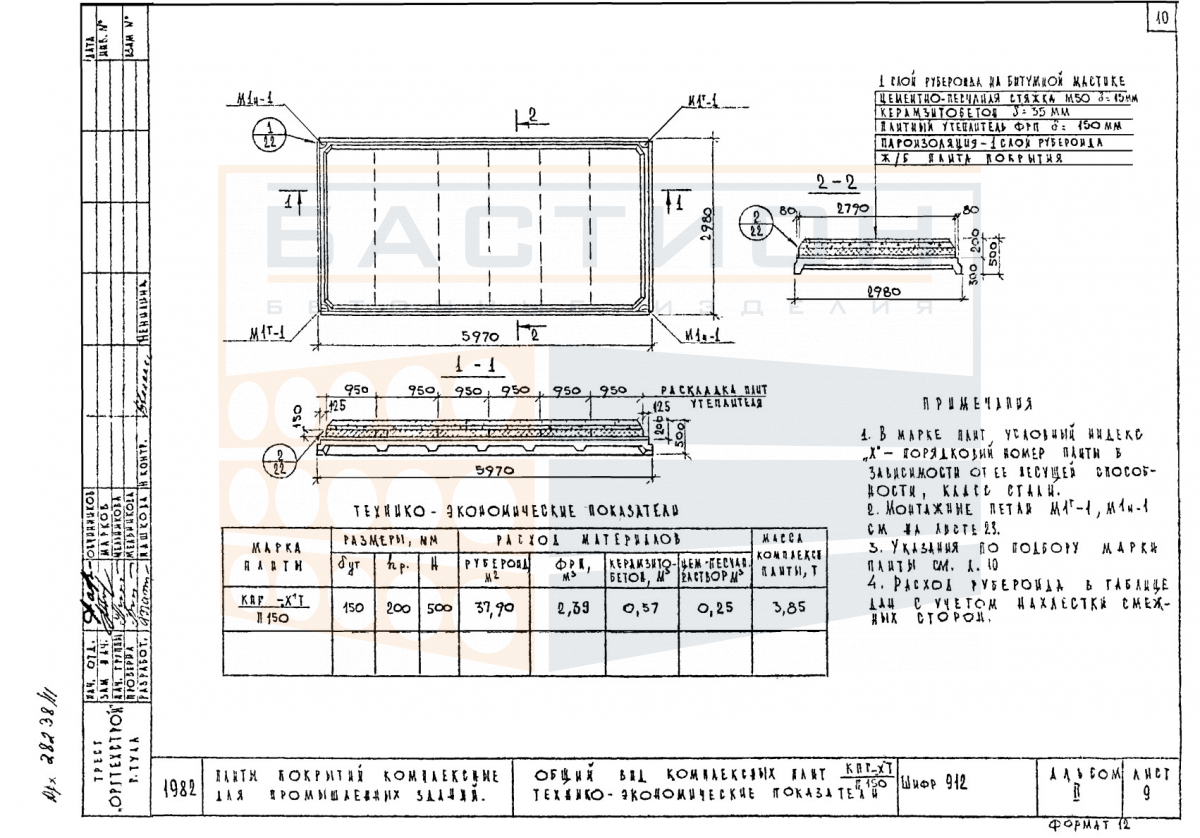

Плита покрытия комплексная ребристая КПГ 3/4/5/6 АIIIв Т П 150, шифр 912, альбом II

Плита покрытия комплексная ребристая КПГ 3/4/5/6 АIIIв Т П 150, шифр 912, альбом II — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования покрытия в промышленных и гражданских объектах. Изделие воспринимает нагрузки от кровельного пирога, снега, ветра и эксплуатационных воздействий, передавая их на несущие стены, фермы или балки. Ребристая конструкция обеспечивает жесткость и способность перекрывать пролеты с уменьшенным расходом материала по сравнению с плоскими плитами.

Применение плит данного типоразмера связано с серией шифр 912, альбом II, которая регламентирует параметры опирания и сопряжения элементов. Ошибки при монтаже, такие как недостаточная глубина опирания или повреждение ребер, могут привести к снижению несущей способности конструкции. Для правильной работы плиты необходимо обеспечить проектное положение с опиранием по коротким сторонам, где расположены закладные детали и выпуски арматуры.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности стен или ригелей с выверкой по осям и отметкам. Опирание осуществляется по двум коротким сторонам; торцевые участки не должны нести нагрузку от вышележащих конструкций. После установки соседние плиты соединяются между собой путем сварки закладных деталей и последующего омоноличивания швов бетонной смесью.

• Плита рассчитана на восприятие нагрузок в пролете между опорными элементами, при этом ребра работают на изгиб, обеспечивая пространственную жесткость конструкции.
• Для сохранения целостности ребер и торцевых зон строповка производится только за монтажные петли, расположенные в четырех точках по длине плиты.
• Сопряжение плит между собой выполняется по продольным сторонам сваркой закладных деталей и заполнением швов цементно-песчаным раствором или мелкозернистым бетоном.
• Проектная глубина опирания задается рабочей документацией серии; отклонения от нее не допускаются, так как уменьшают площадь передачи усилий на несущие конструкции.
• При монтаже не допускается установка плиты на неподготовленное основание с перекосом, а также опирание на выступающие элементы арматуры или бетонные наплывы.
• После завершения монтажа стыки и швы омоноличивают, чтобы обеспечить совместную работу плит под нагрузкой и предотвратить раскрытие трещин в покрытии.
• Запрещается прокладка коммуникаций через отверстия в ребрах без проектного обоснования, так как это может нарушить работу арматуры и снизить прочность сечения.

Соблюдение указанных требований к монтажу обеспечивает работоспособность плиты в составе покрытия в течение всего срока эксплуатации здания.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровной твердой поверхности, исключающей образование местных просадок. Нижний ряд укладывается на деревянные прокладки, расположенные в зонах опирания (по коротким сторонам). Каждый последующий ряд отделяется прокладками, установленными строго вертикально над прокладками нижележащего ряда, чтобы избежать изгиба плит собственным весом.

При транспортировке плита закрепляется в кузове транспортного средства от смещения с помощью упоров и стяжных ремней. Перевозка навалом не допускается. Погрузку и выгрузку производят краном с использованием траверсы равной длины строп, чтобы избежать перекоса и ударных нагрузок на ребра и торцы. Запрещается сбрасывать плиты с высоты или перемещать волоком.
