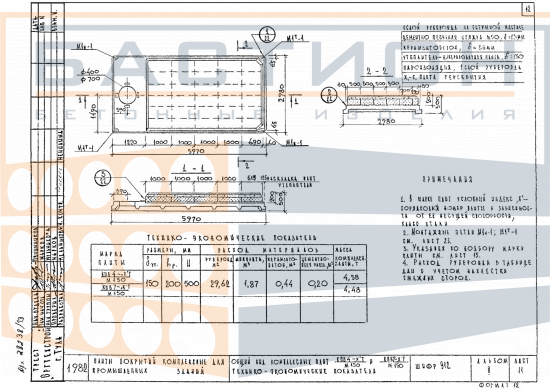

Плита покрытия комплексная ребристая КПВ 4-3/4/5/6 АIIIв Т М 150, шифр 912, альбом II

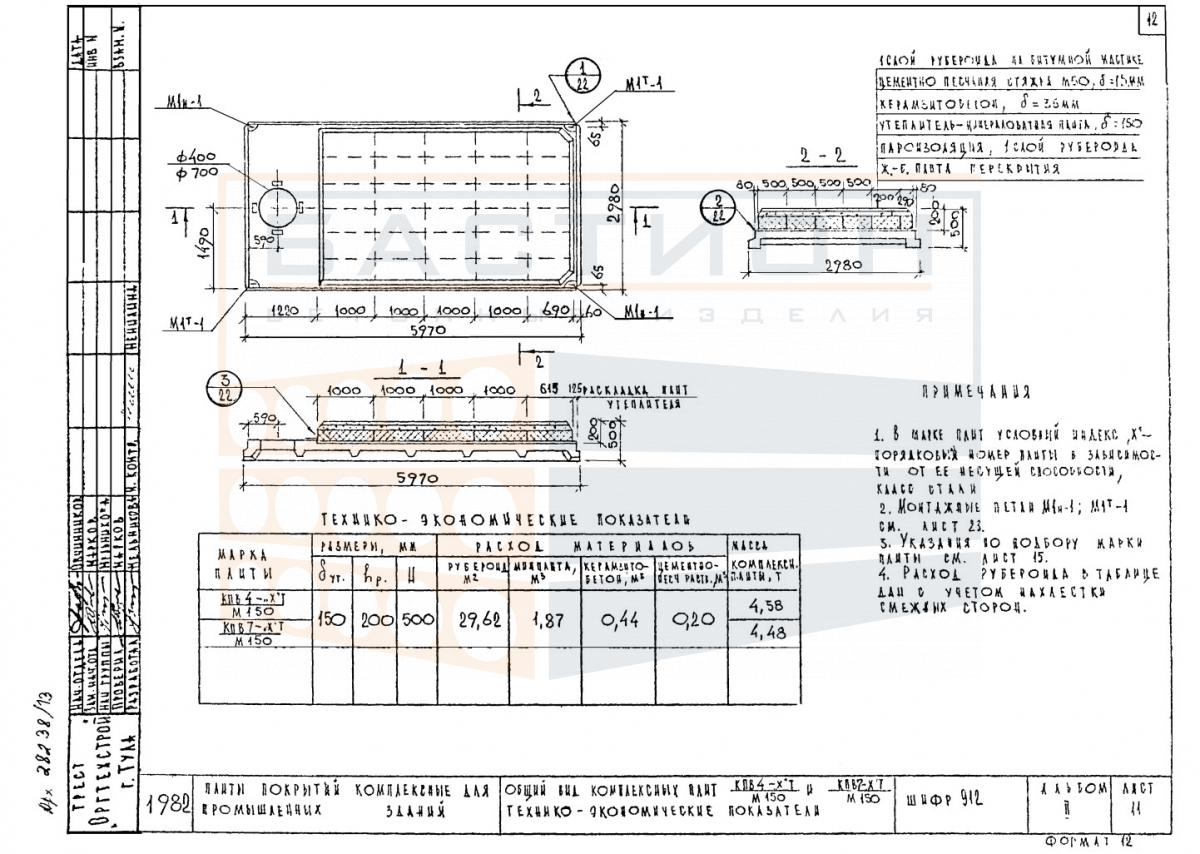

Плита покрытия комплексная ребристая КПВ 4-3/4/5/6 АIIIв Т М 150, шифр 912, альбом II — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия в промышленных и гражданских сооружениях. Изделие относится к категории ребристых плит, где продольные и поперечные ребра обеспечивают жесткость и восприятие изгибающих нагрузок от собственного веса, кровельного пирога, снега и эксплуатационных воздействий. Бетон и стальная арматура в составе плиты работают совместно, обеспечивая несущую способность при проектном опирании на несущие конструкции.

Плита предназначена для укладки по железобетонным или стальным балкам, фермам или ригелям в составе сборных каркасов зданий. Комплексная маркировка КПВ означает плиту с вутовыми ребрами, рассчитанную на работу в различных климатических условиях. Неправильный выбор глубины опирания или нарушение проектного положения ребер может привести к перераспределению усилий, образованию трещин или снижению жесткости перекрытия. Монтаж плиты требует строгого соблюдения отметок и осей, а также равномерного опирания по всей опорной зоне.

Область применения и технические особенности

В составе сборного перекрытия плита КПВ укладывается на опорные конструкции с обязательным выравниванием отметок и созданием горизонтальной плоскости. Опирание осуществляется через ребра, которые передают нагрузку на балки или ригели. Проектом предусматривается анкеровка арматурных выпусков и омоноличивание швов для обеспечения дискового эффекта перекрытия.

• Плита работает в пролете между опорными конструкциями, воспринимая изгиб в продольном направлении.
• Ребра обеспечивают пространственную жесткость и предотвращают потерю устойчивости сжатой зоны бетона.
• Монтажное положение фиксируется по разбивочным осям и проектным отметкам опорных площадок.
• Торцевые участки плиты не должны повреждаться при строповке, так как это влияет на зону анкеровки арматуры.
• Опирание должно быть выполнено на всю толщину ребра, без перекосов и местных контактов.
• Швы между плитами заполняются цементным раствором или бетоном по проекту для обеспечения совместной работы.
• Коммуникации не прокладываются в теле ребер без проектного обоснования, чтобы не ослаблять сечение.

Соблюдение требований к опиранию и стыковке обеспечивает проектную работу плиты в составе перекрытия и исключает сверхнормативные деформации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под ребра в местах опирания устанавливаются деревянные или бетонные прокладки, расположенные строго одна под другой по вертикали. Штабель формируется таким образом, чтобы исключить опирание полки плиты на нижележащую плиту. Монтажные петли и ребра не должны контактировать с посторонними предметами.

Транспортировка выполняется в положении, соответствующем рабочему. Плиты фиксируются в кузове от продольных и поперечных смещений с помощью упоров и мягких строп. Перевозка навалом или с опиранием на полку не допускается. Погрузка и разгрузка производятся за монтажные петли с применением траверс, обеспечивающих равномерное распределение усилий. Ударные нагрузки и кантование плит в неустойчивом положении запрещены.
