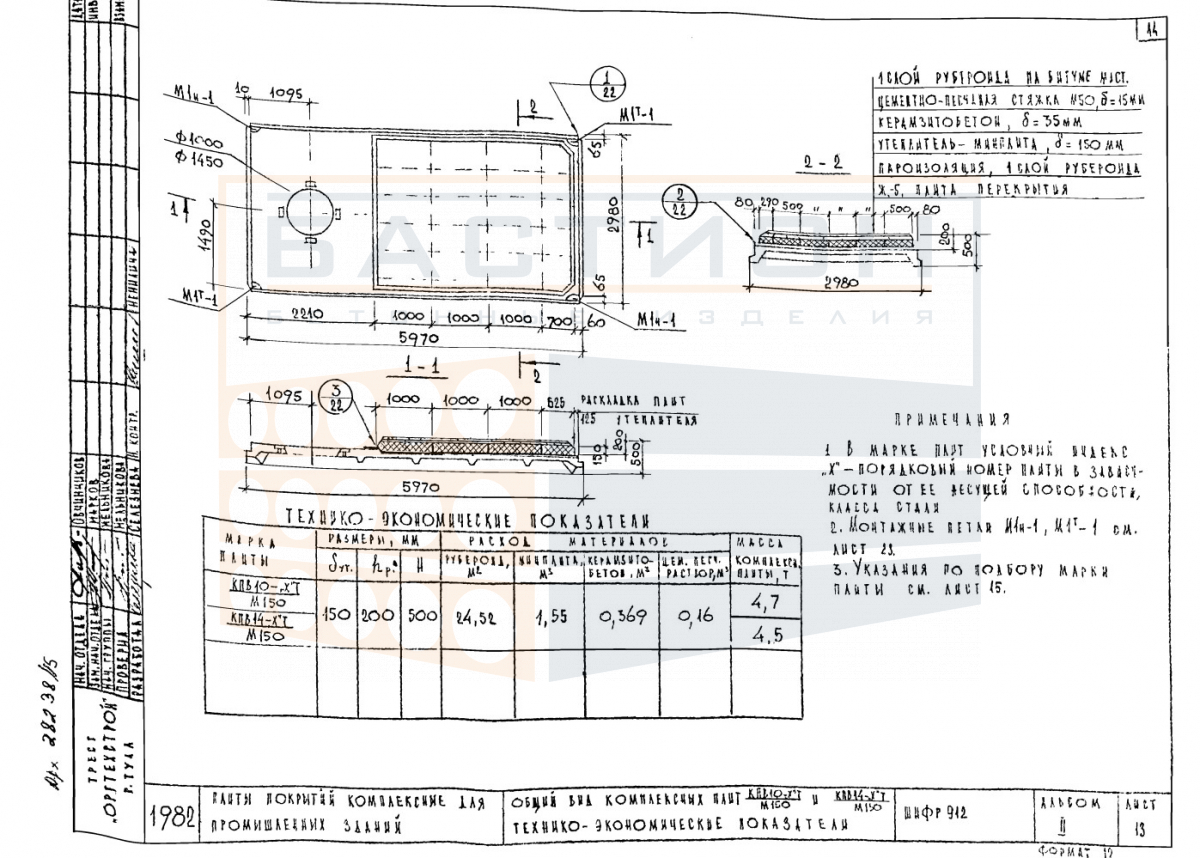

Плита покрытия комплексная ребристая КПВ 10-3/4/5/6 АIIIв Т М 150, шифр 912, альбом II

Плита покрытия комплексная ребристая КПВ 10-3/4/5/6 АIIIв Т М 150, шифр 912, альбом II — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (кровли) промышленных и гражданских сооружений. Ребристая конструкция с продольными и поперечными ребрами обеспечивает пространственную жесткость и восприятие изгибающих нагрузок от собственного веса, снега, ветра и технологического оборудования.

Изделие относится к серии шифр 912, альбом II, предназначенной для покрытий производственных зданий. Плита КПВ 10-3/4/5/6 АIIIв Т М 150 рассчитана на эксплуатацию при нормальных температурно-влажностных условиях и может применяться в отапливаемых и неотапливаемых зданиях. Ошибки при выборе глубины опирания или ориентации ребер приводят к перераспределению напряжений и снижению несущей способности.

Область применения и технические особенности

Монтаж плиты выполняется на несущие стены, балки или ригели по проектным отметкам. Опирание производится по коротким сторонам; продольные ребра ориентируются вдоль пролета. Точное положение фиксируется с помощью монтажных петель и выверки по осям. Швы между плитами заполняются мелкозернистым бетоном с последующим омоноличиванием для обеспечения дискретности покрытия.

• Плита воспринимает нагрузки от собственного веса, снега, ветра и оборудования, передавая их на опорные конструкции через ребра жесткости.
• Работает в пролете между несущими опорами; продольные ребра работают как изгибаемые элементы, поперечные — обеспечивают устойчивость полки.
• Требует проектной глубины опирания, которая определяется рабочими чертежами серии шифр 912; недостаточное опирание вызывает сколы торцов и перегрузку арматуры.
• Торцевые зоны ребер и монтажные петли не должны повреждаться при строповке и разгрузке; повреждения снижают анкеровку арматуры и несущую способность.
• Рекомендованный шаг установки плит — по разбивочным осям здания; отклонение от проектного положения более 10 мм не допускается без перерасчета.
• Укладка плит производится на свежий раствор марки не ниже М100 с выравниванием горизонта; перекос плиты вызывает неравномерное распределение нагрузки.
• Анкеровка плит в стенах или ригелях выполняется по проекту сваркой закладных деталей; обязательна защита сварных швов от коррозии.

Соответствие геометрических параметров и расположения закладных деталей рабочим чертежам серии проверяется до начала монтажа. При отрицательных температурах требуется прогрев раствора и защита свежеуложенного бетона от замерзания.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной твердой площадке с исключением просадок. Прокладки из деревянных брусков устанавливаются в опорных зонах (под ребрами) и располагаются строго по одной вертикали в каждом штабеле. Высота штабеля определяется прочностью нижележащих изделий и схемой складирования, рекомендованной производителем.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения. Плиты укладываются на ложементы транспортного средства, совпадающие с опорными зонами. Запрещается перевозка навалом или с опиранием на полку плиты. Погрузка и разгрузка производятся с применением траверс, исключающих перекос и ударные нагрузки на монтажные петли и торцы ребер.
