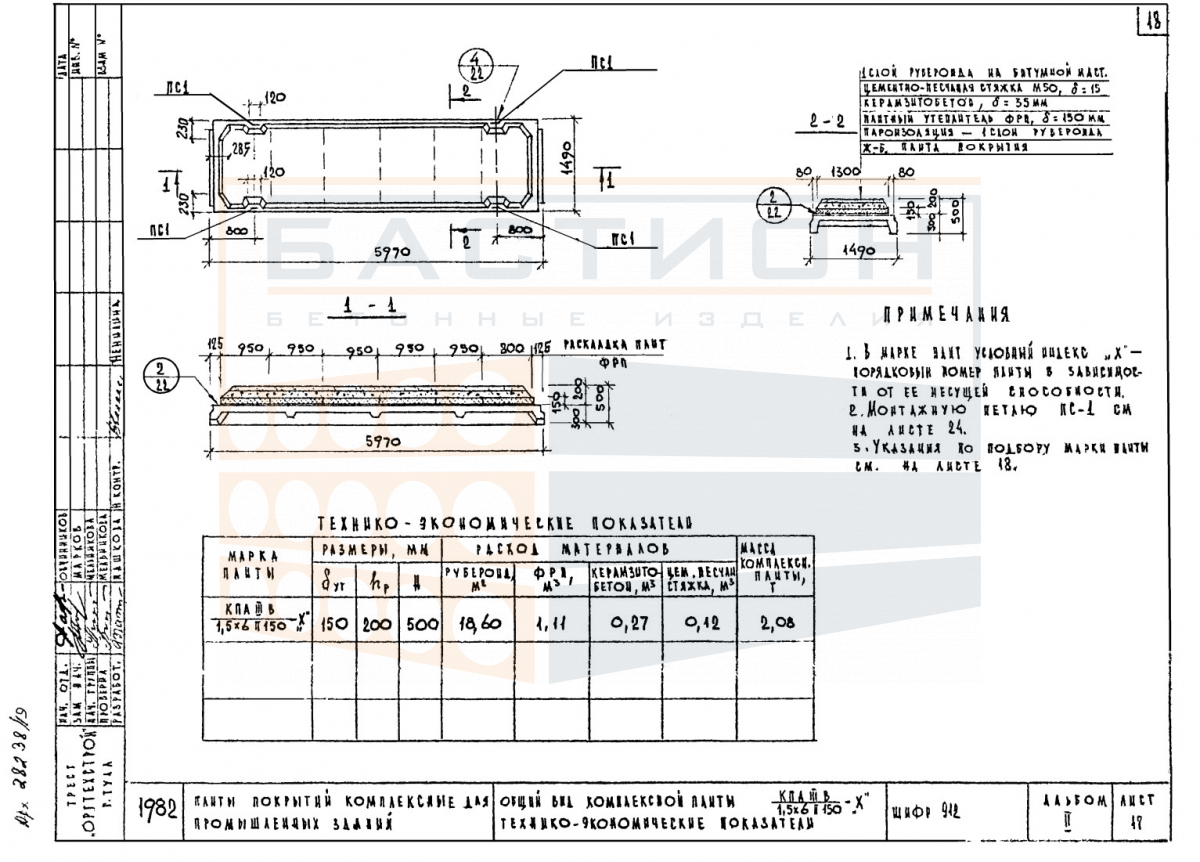

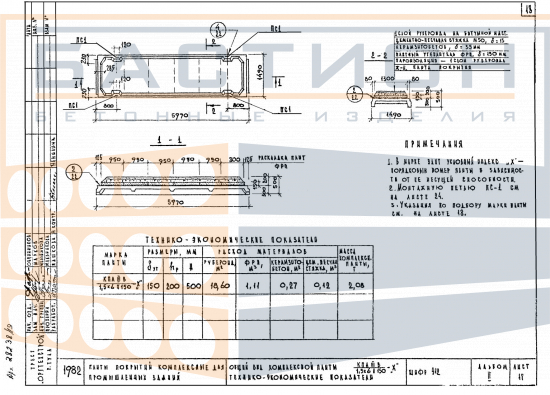

Плита покрытия комплексная ребристая КП АIIIв 1/2/3/4/5 1,5х6 П 150, шифр 912, альбом II

Плита покрытия комплексная ребристая КП АIIIв 1/2/3/4/5 1,5х6 П 150 — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия производственных, складских и сельскохозяйственных сооружений. Ребристая конструкция с продольными и поперечными ребрами воспринимает изгибающие нагрузки от кровельного пирога, снега, ветра и технологического оборудования, передавая усилия на опорные стены, балки или ригели. Изделие относится к серии шифр 912 (альбом II), которая регламентирует конструктивные решения для покрытий пролетами от 6 до 12 м с шагом 6 м.

Применение плит данной серии позволяет перекрывать здания с рулонной или мастичной кровлей при шаге несущих конструкций 6 м. Плита имеет размеры 5970 x 1490 x 500 мм и массу 2080 кг, что требует использования крана соответствующей грузоподъемности. Высота ребер 500 мм и толщина полки 30 мм обеспечивают необходимую жесткость и устойчивость при монтаже и эксплуатации. Неправильная ориентация ребер или нарушение глубины опирания приводят к перераспределению напряжений и снижению несущей способности.

Область применения и технические особенности

Монтаж плит выполняется на подготовленные опорные поверхности из сборных или монолитных железобетонных конструкций. Проектная глубина опирания задается рабочими чертежами серии и составляет не менее 100 мм на кирпичные стены и 70 мм на железобетонные ригели. Перед установкой проверяется отсутствие повреждений ребер, полки и монтажных петель. Строповка осуществляется за четыре петли с помощью траверсы.

• Ребристая конструкция с продольными ребрами высотой 500 мм эффективно воспринимает изгибающие моменты в пролете, обеспечивая жесткость покрытия.
• Поперечные ребра усиливают полку и предотвращают местную потерю устойчивости при неравномерном распределении нагрузки (снеговые мешки, технологическое оборудование).
• Опирание производится по торцевым ребрам; глубина опирания и способ закрепления уточняются по проектной документации серии шифр 912.
• При монтаже исключается смещение относительно проектных осей: горизонтальность проверяется нивелиром, допустимый перекос не более 2 мм на 1 м.
• Швы между плитами заполняются цементно-песчаным раствором марки не ниже М100 с последующим омоноличиванием для обеспечения совместной работы и герметизации стыков.
• Торцевые зоны (опорные участки) не должны иметь сколов, трещин или раковин, так как они воспринимают опорные реакции и участвуют в передаче усилия.
• При эксплуатации покрытия учитываются температурные деформации: в узлах опирания предусматриваются деформационные швы по проекту.

Анкеровка плит выполняется в соответствии с рабочими чертежами серии. Для обеспечения устойчивости и исключения сдвига при монтаже устанавливаются временные связи. Омоноличивание стыков производится после завершения монтажа всех плит пролета.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной твердой поверхности, очищенной от снега и наледи. Прокладки укладываются в опорных зонах под торцевыми ребрами строго по одной вертикали. Высота штабеля не должна превышать 2,5 м, количество рядов — не более 5. Между рядами устанавливаются инвентарные прокладки сечением не менее 100x100 мм. Запрещается опирание на полку или промежуточные ребра.

Транспортировка производится в положении плашмя или на ребро с фиксацией от смещения инвентарными упорами и ремнями. При погрузке и разгрузке запрещается сбрасывание, волочение и удары. Строповка — за монтажные петли с применением траверсы, исключающей перекос. Перед погрузкой проверяется исправность петель и отсутствие скрытых дефектов.
