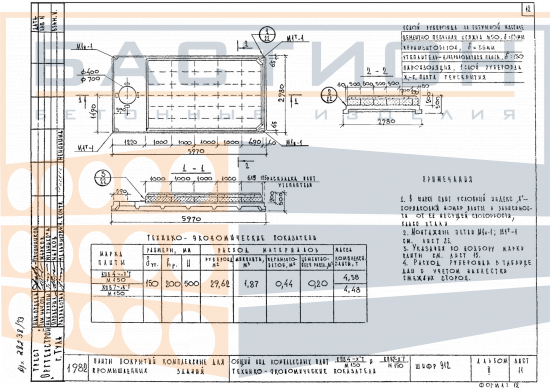

Плита покрытия комплексная ребристая КПВ 7-3/4/5/6 АIIIв Т М 150, шифр 912, альбом II

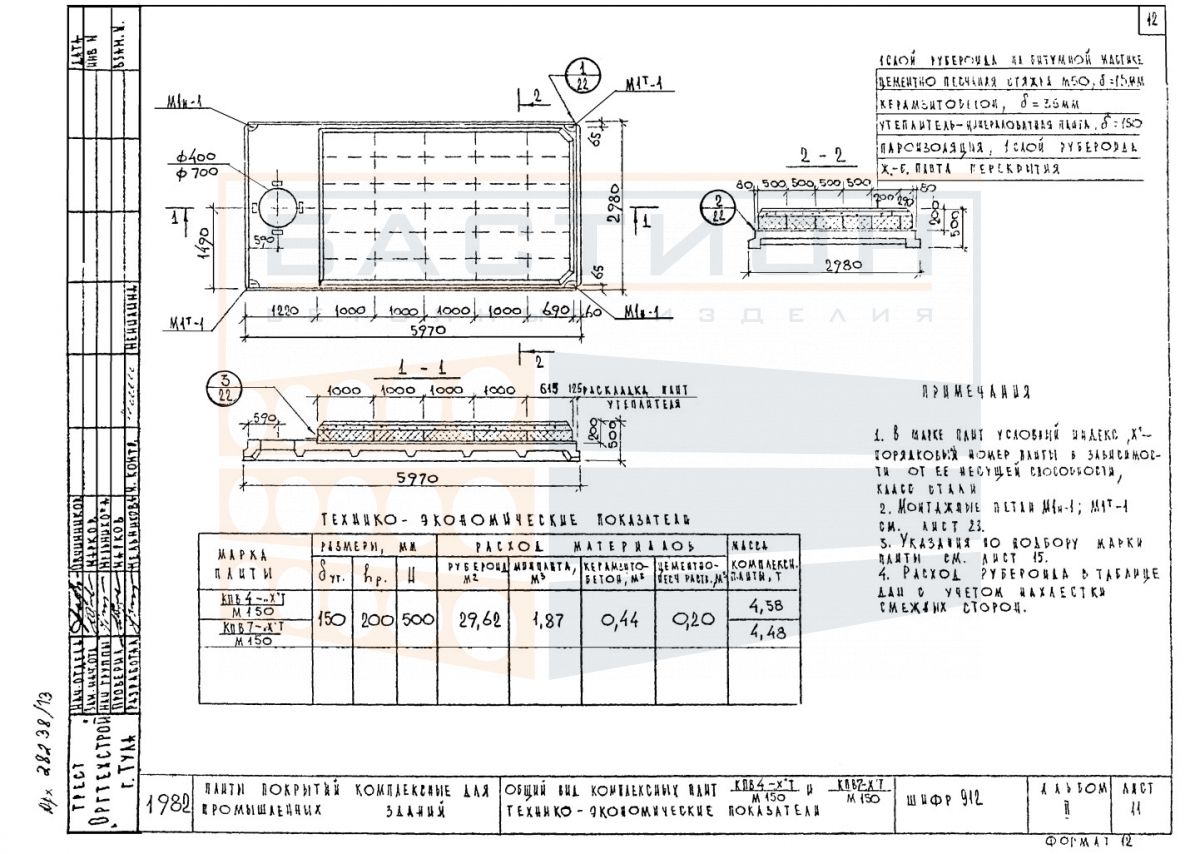

Плита покрытия комплексная ребристая КПВ 7-3/4/5/6 АIIIв Т М 150 (шифр 912, альбом II) — это сборный железобетонный элемент с продольными и поперечными ребрами, предназначенный для устройства покрытий (крыш) промышленных и общественных зданий. Изделие воспринимает нагрузки от кровельного пирога, снега, технологического оборудования и передает их на несущие конструкции каркаса — балки, фермы или ригели. Ребристая конфигурация обеспечивает повышенную жесткость при относительно низком расходе бетона.

Применение плит данной серии (шифр 912, альбом II) целесообразно в зданиях с шагом колонн до 6 м и пролетами до 18 м при осевой сетке 6×6 или 6×9. Плиты укладываются по стропильным или подстропильным конструкциям с опиранием по продольным ребрам. В проекте необходимо предусматривать анкерные связи для обеспечения диска покрытия. Неправильный монтаж, например, опирание на поперечные ребра, может привести к перераспределению усилий и снижению несущей способности.

Область применения и технические особенности

Плиты КПВ монтируют на железобетонные или стальные стропильные конструкции с обеспечением проектной глубины опирания по продольным ребрам. В процессе монтажа необходимо выверять положение плит по осям и отметкам, а также выполнять сварку закладных деталей с элементами каркаса. После укладки швы между плитами заполняют бетоном на мелком заполнителе; омоноличивание стыков необходимо проводить в положительных температурах с последующим уходом за бетоном.

• Работает в пролете между несущими опорами, воспринимая изгибающие нагрузки благодаря продольным и поперечным ребрам жесткости.
• Опирание выполняется только по продольным ребрам; опирание на поперечные ребра или полку не допускается проектом.
• Глубина опирания назначается проектной документацией и контролируется при монтаже; типичное значение — не менее 100 мм.
• Закладные детали плиты соединяются с закладными каркаса сваркой; количество и длина швов определяются проектом.
• Межплитные швы шириной до 30 мм заполняются бетоном класса не ниже B15; при большей ширине шва применяется армирование.
• При монтаже необходимо исключать ударные нагрузки на ребра, полку и монтажные петли; строповка производится за все петли равномерно.
• Не допускается заливка швов при отрицательных температурах без прогрева; для зимнего омоноличивания применяются противоморозные добавки.

Соблюдение этих требований обеспечивает проектное распределение нагрузок в диске покрытия и исключает дефекты, связанные с перекосом плит, нарушением опорных зон и ослаблением стыков.

Правила хранения и транспортировки изделия

Плиты хранят в горизонтальном положении на ровном основании, исключающем неравномерную просадку. Прокладки из деревянных брусьев сечением не менее 100×100 мм укладываются строго по линии опорных зон плит (под продольными ребрами). Прокладки вышележащих рядов должны располагаться вертикально над нижележащими. Высота штабеля ограничивается прочностью нижней плиты и условиями безопасности и задается проектом складирования.

Транспортировка осуществляется в автомашинах с бортами или на специальных панелевозах. Плиты укладывают на деревянные ложементы, защищающие ребра и полку от повреждения. Крепление от смещения выполняется инвентарными ремнями или упорами. Подъем плит производится за монтажные петли с использованием траверс, исключающих перекос. Удары и сбрасывание плит при погрузке и разгрузке не допускаются.
