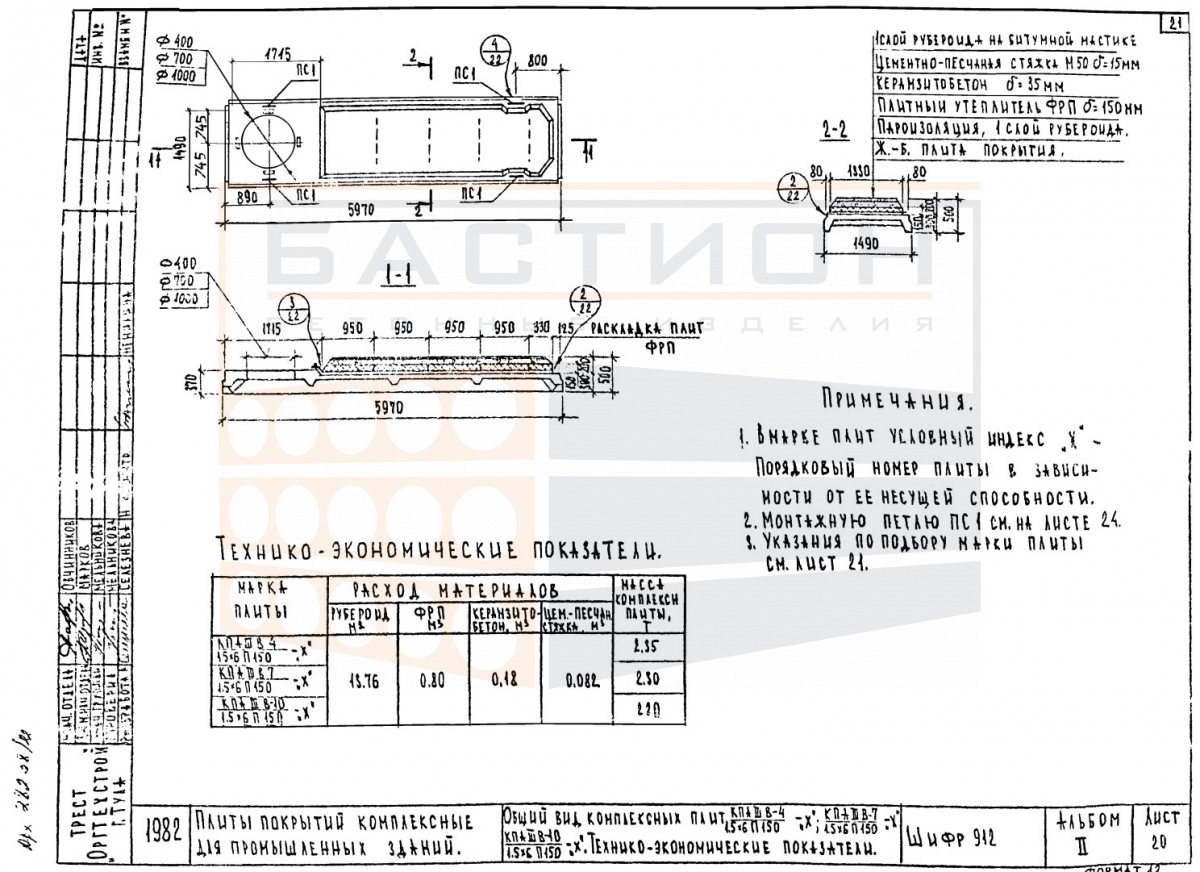

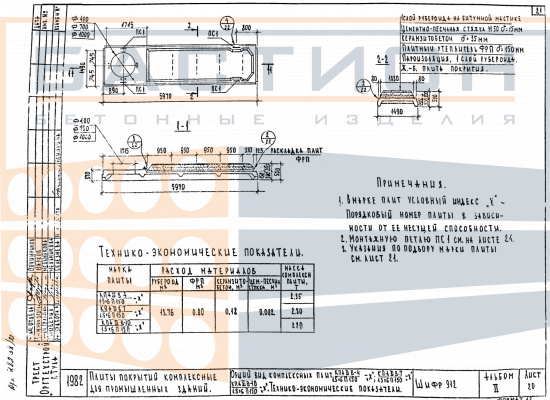

Плита покрытия комплексная ребристая КП АIIIв-7-2/3/4/5 1,5х6 П 150, шифр 912, альбом II

Плита покрытия комплексная ребристая КП АIIIв-7-2/3/4/5 1,5х6 П 150 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (кровли) производственных и складских сооружений. Изделие относится к решениям серии шифр 912, альбом II, и предназначено для восприятия нагрузок от кровельного пирога, снеговых воздействий и передачи усилий на несущие балки, фермы или ригели. Конструкция включает ребра жесткости, обеспечивающие пространственную работу плиты в пролете, и стальную арматуру, воспринимающую изгибающие моменты.

Применение плиты требует точного соблюдения проектных параметров опирания: глубина опирания на несущие конструкции, горизонтальность опорной поверхности и правильное расположение ребер (ребрами вниз). Отклонение от проектного положения приводит к перераспределению напряжений, снижению несущей способности и возможному разрушению элемента. Комплексное исполнение плиты (с закладными деталями и выпусками арматуры) позволяет осуществлять монтажные соединения с каркасом здания, обеспечивая жесткость и устойчивость покрытия.

Область применения и технические особенности

Плита устанавливается в покрытиях зданий с шагом несущих конструкций, соответствующим ее длине (5970 мм). Монтаж выполняется с использованием крана необходимой грузоподъемности, строповка осуществляется за монтажные петли. После установки плиты фиксируются сваркой закладных деталей к опорным элементам, стыки между соседними плитами омоноличиваются бетоном. При монтаже не допускается опирание плиты на слабые кромки или ребра, а также смещение относительно проектных осей.

• Ребристая конструкция плиты (высота ребер 500 мм) обеспечивает высокую жесткость при изгибе, позволяя воспринимать снеговые и монтажные нагрузки без дополнительных подпорок.
• Опирание плиты выполняется на несущие балки, фермы или ригели: глубина опирания по торцам ребер должна соответствовать проекту (не менее 80 мм для ребристых плит).
• Монтажные петли располагаются в продольных ребрах; строповка производится за все петли одновременно для равномерного распределения усилий.
• После установки необходимо выполнить анкеровку выпусков арматуры и сварку закладных деталей с последующим омоноличиванием швов для обеспечения пространственной жесткости покрытия.
• Торцевые зоны плит (зоны опирания) не допускается повреждать при транспортировке, складировании и монтаже — нарушение целостности бетона в этих зонах снижает несущую способность.
• Пустоты в ребрах (если предусмотрены проектом) не используются для прокладки коммуникаций без дополнительного усиления — это нарушает расчетную схему работы элемента.

Правильный монтаж плит покрытия с соблюдением проектных узлов опирания и омоноличивания гарантирует совместную работу элементов и долговечность конструкции. Отклонение от проектных требований по глубине опирания или качеству швов ведет к концентрации напряжений и трещинообразованию.

Правила хранения и транспортировки изделия

Хранение плит осуществляется на ровной, твердой поверхности в горизонтальном положении. Прокладки из дерева или эластичного материала устанавливаются в местах опорных зон (под ребрами) строго по одной вертикальной линии для всего штабеля. Высота штабеля ограничивается условием сохранности нижних изделий и не должна превышать пределов, установленных проектом складирования (обычно не более 2,5 м). Защита торцов и ребер от ударов обязательна.

Транспортировка производится в соответствии с требованиями ГОСТ 13015-2012: изделия размещаются на подкладках в кузове транспортного средства с фиксацией от продольных и поперечных смещений. Перевозка навалом запрещена. Погрузка и выгрузка выполняются краном с применением траверс, исключающих перекос и раскачивание плиты. Ударные нагрузки при разгрузке не допускаются.
