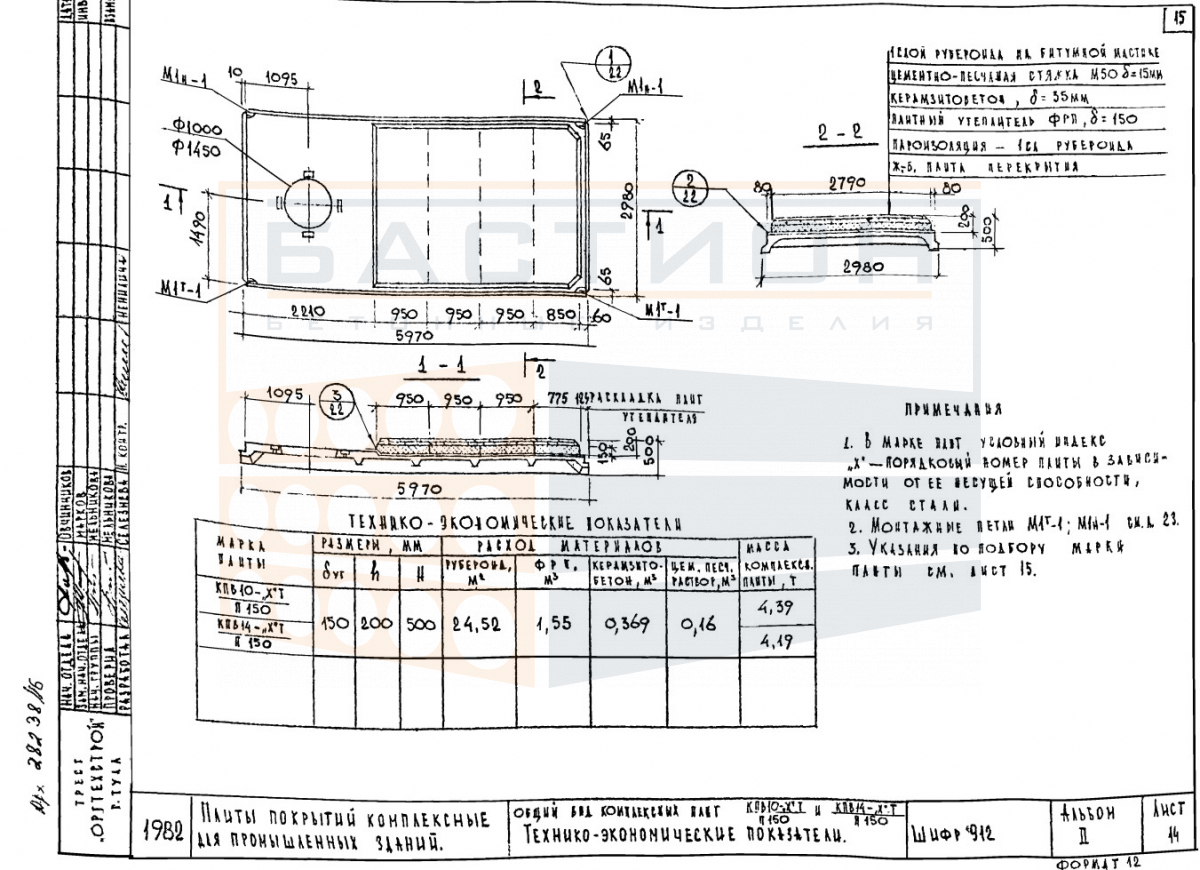

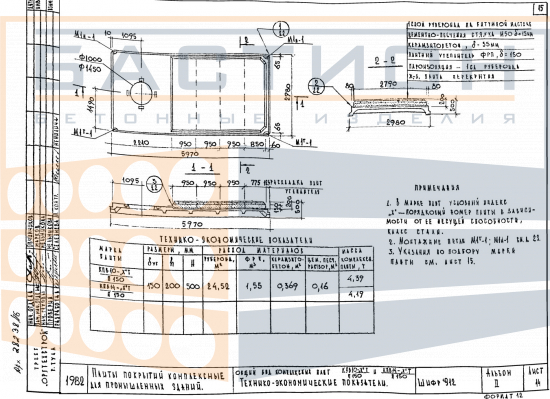

Плита покрытия комплексная ребристая КПВ 14-3/4/5/6 АIIIв Т П 150, шифр 912, альбом II

Плита покрытия комплексная ребристая КПВ 14-3/4/5/6 АIIIв Т П 150 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для устройства покрытий (кровель) промышленных и общественных зданий. Изделие относится к ребристым плитам, где продольные ребра воспринимают основные изгибающие нагрузки и передают их на несущие конструкции — балки, ригели или фермы. Конструкция плиты включает комплексное решение: объединение несущей плиты с утеплителем и гидроизоляцией, что сокращает число технологических операций при монтаже кровли.

Применение плит данного типа позволяет формировать покрытия с уклонами, обеспечивающими водоотвод, и создавать жесткий диск кровли. Неправильный выбор схемы опирания или повреждение ребер при монтаже могут привести к перераспределению усилий и снижению несущей способности. Поэтому проектирование и монтаж должны выполняться в соответствии с рабочими чертежами серии, указанной в маркировке изделия, с контролем глубины опирания и положения плиты в плане.

Область применения и технические особенности

Монтаж ребристых плит покрытия производится на железобетонные или стальные несущие элементы каркаса. Опирание осуществляется по коротким сторонам на опорные площадки балок или ригелей. Не допускается опирание на продольные ребра или установка плит с перекосом, так как это нарушает расчетную схему работы конструкции. Для фиксации проектного положения используются монтажные петли, расположенные в ребрах; строповка выполняется за все петли одновременно.

• Ребристая конструкция плиты обеспечивает высокую жесткость при относительно низком расходе бетона, что позволяет перекрывать пролеты до 6 м без промежуточных опор.
• Продольные ребра плиты работают как балки таврового сечения; при монтаже важно обеспечить равномерное опирание по всей ширине опорной площадки.
• Комплексное исполнение плиты (с утеплителем и гидроизоляцией) сокращает время устройства кровли и снижает трудоемкость работ на объекте.
• При подъеме и установке необходимо избегать ударов по ребрам и торцевым зонам — эти участки наиболее чувствительны к концентрации напряжений.
• Анкеровка плит в несущие конструкции выполняется путем приварки закладных деталей к опорным элементам; швы между плитами заполняются бетоном по проектному решению.
• Типоразмер плиты выбирается по проекту в зависимости от снеговой и ветровой нагрузки, шага несущих конструкций и требуемого уклона кровли.

Соблюдение проектной схемы опирания и правил строповки является обязательным условием безопасной эксплуатации покрытия. Все монтажные соединения и омоноличивание швов должны выполняться до начала устройства кровельного ковра.

Правила хранения и транспортировки изделия

Хранение ребристых плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки из пиломатериала устанавливаются в местах расположения опорных зон (по коротким сторонам) строго одна над другой по вертикали. Складирование более чем в два ряда допускается только при условии надежной фиксации и с учетом прочности прокладок. Рабочие поверхности (ребра, торцы) и монтажные петли должны быть защищены от повреждений.

Транспортировка плит производится в положении, соответствующем рабочему, с фиксацией элементов от продольного и поперечного смещения. Укладка в кузове выполняется на деревянные подкладки в опорных зонах. Запрещается перевозка плит навалом, а также опирание ребер на неровное дно кузова. Погрузка и разгрузка осуществляются с использованием траверс или строп, исключающих перекос и раскачивание груза.
