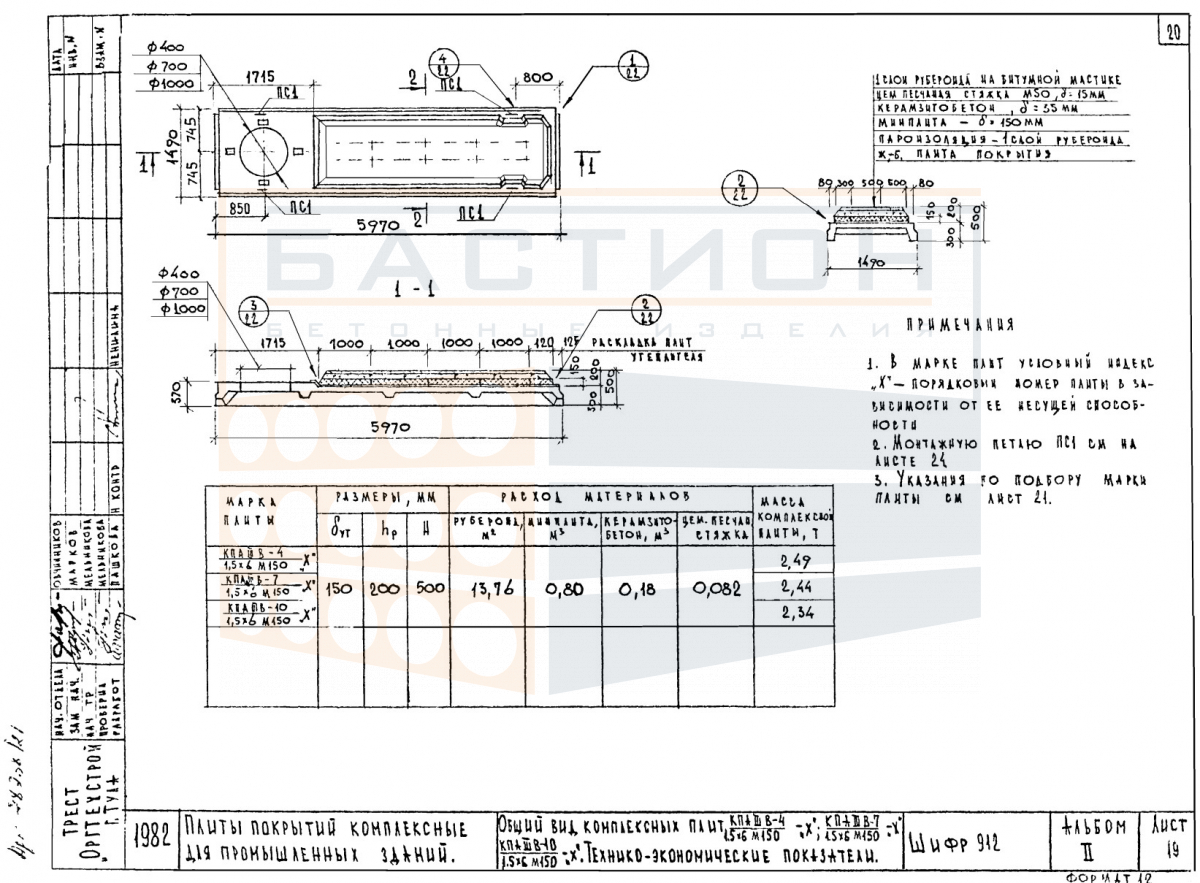

Плита покрытия комплексная ребристая КП АIIIв-7-2/3/4/5 1,5х6 М 150, шифр 912, альбом II

Плита покрытия комплексная ребристая КП АIIIв-7-2/3/4/5 1,5х6 М 150 шифр 912 альбом II — это железобетонный элемент горизонтальной несущей системы здания, применяемый в качестве покрытия промышленных и гражданских сооружений. Ребристая конструкция обеспечивает восприятие изгибающих нагрузок с передачей усилий на несущие стены, балки или ригели. Изделие относится к серии ГОСТ 9561-2016 и альбому II шифр 912, что определяет его типоразмеры и конструктивные решения.

Применение плит данного типа позволяет формировать жесткие диски покрытий, устойчивые к вертикальным и горизонтальным воздействиям. Правильный выбор глубины опирания и соблюдение проектного положения ребер исключают перераспределение напряжений и образование трещин. Ошибки при монтаже, такие как недостаточное опирание или повреждение торцевых зон, приводят к снижению несущей способности и требуют корректировки проектных решений.

Область применения и технические особенности

Монтаж плит выполняется на подготовленное основание с выверкой по отметкам и осям. Сопряжение с несущими конструкциями осуществляется через металлические закладные детали и сварные швы. В процессе установки необходимо контролировать:

• Горизонтальность и проектную отметку опорных площадок для равномерного распределения нагрузки от покрытия.
• Глубину опирания плиты на стены или ригели, соответствующую рабочим чертежам серии и альбома.
• Состояние монтажных петель и строповку с использованием траверс для исключения перекоса и повреждения ребер.
• Защиту торцов и ребер от сколов при строповке и разгрузке, особенно в зонах опирания.
• Заполнение швов между смежными плитами цементно-песчаным раствором или бетоном по проектному решению.
• Анкеровку плит в конструкцию здания для обеспечения совместной работы элементов перекрытия и жесткости диска.

После завершения монтажа и омоноличивания стыков покрытие приобретает требуемую жесткость и герметичность. Дальнейшие нагрузки допускаются после набора прочности раствором швов.

Правила хранения и транспортировки изделия

Плиты складируются на ровной твердой площадке в горизонтальном положении. Подкладки из деревянных брусьев располагают в местах, соответствующих опорным зонам (проектным точкам опирания). При штабелировании подкладки должны располагаться строго друг над другом по вертикали во всех рядах.

Транспортировка осуществляется в горизонтальном положении с надежной фиксацией от продольного и поперечного смещения. Запрещается перевозка навалом или с опиранием на ребра. Погрузка и разгрузка производятся с использованием строп за монтажные петли, исключая удары и резкие рывки.
