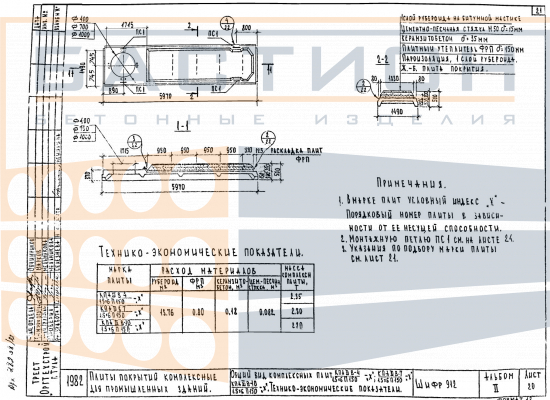

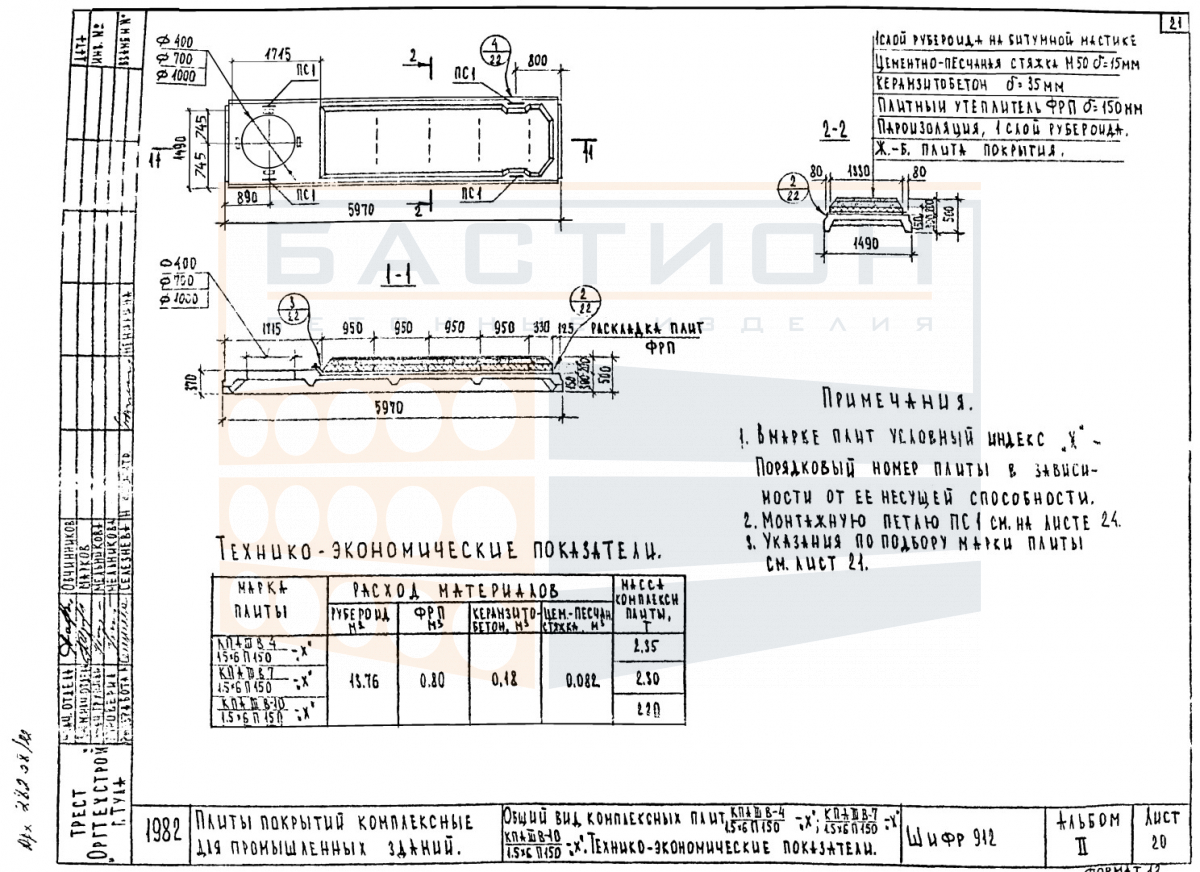

Плита покрытия комплексная ребристая КП АIIIв-4-2/3/4/5 1,5х6 П 150, шифр 912, альбом II

Плита покрытия комплексная ребристая КП АIIIв-4-2/3/4/5 1,5х6 П 150 (шифр 912, альбом II) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия в промышленных и гражданских сооружениях. Изделие относится к серии ребристых плит, предназначенных для работы в пролете между опорными конструкциями. Благодаря ребрам жесткости плита воспринимает изгибающие нагрузки от кровли, снега и технологического оборудования, передавая их на ригели или стены. Конструкция выполнена с внутренним стальным армированием, обеспечивающим требуемую несущую способность.

При длине около 6 м и ширине 1,5 м, при высоте ребра 500 мм, масса изделия составляет 2,35 т, что определяет необходимость использования крановой техники при монтаже. Плита применяется в качестве верхнего ограждающего перекрытия с последующим устройством кровельного ковра. Комплексная конструкция позволяет сократить число технологических операций на стройплощадке. При монтаже необходимо обеспечить проектное опирание ребер на несущие элементы и соблюдать требования по анкеровке плит между собой и с основными конструкциями. Отклонение от проектного положения может привести к перераспределению нагрузок и снижению надежности перекрытия.

Область применения и технические особенности

Монтаж плиты осуществляется на подготовленные опорные конструкции — ригели, стены или колонны. Ребра плиты должны опираться на всю ширину опорной площадки в соответствии с проектной документацией серии 912. Перед установкой проверяют соответствие отметок и осей, а также состояние монтажных петель.

• Плита предназначена для восприятия вертикальных нагрузок от собственного веса, кровли, снега и технологического оборудования с передачей усилий на опорные конструкции.
• Работа в пролете обеспечивается ребрами жесткости, которые воспринимают изгибающие моменты; плита рассчитана на опирание по двум сторонам (по коротким или длинным — согласно проекту).
• Опирание ребер должно быть выполнено на всю ширину опорной площадки; глубина опирания задается рабочими чертежами серии 912 и альбома II.
• Соседние плиты соединяются сваркой закладных деталей и омоноличиванием швов, что обеспечивает совместную работу перекрытия и равномерное распределение нагрузок.
• При подъеме и перемещении плиты строповка производится за все монтажные петли, исключая перекос и ударные нагрузки; повреждение ребер и торцов не допускается.
• Типичная ошибка при монтаже — установка плиты с опиранием на полки ригелей или с недостаточной глубиной опирания, что требует демонтажа и переустановки.

Соблюдение перечисленных требований обеспечивает проектную работу плиты в составе покрытия и исключает дефекты в процессе эксплуатации.

Правила хранения и транспортировки изделия

Плиты должны храниться в горизонтальном положении на ровном твердом основании. Под нижний ряд устанавливаются прокладки из дерева или иного эластичного материала в местах расположения опорных зон плиты. Прокладки вышележащих рядов должны располагаться строго над прокладками нижнего ряда во избежание изгиба плит. Высота штабеля не должна превышать значений, указанных в проектной документации.

Транспортировка плит осуществляется в специализированных транспортных средствах с фиксацией от смещения. Плиты укладывают на деревянные подкладки, совпадающие с опорными точками. Перевозка навалом или с опиранием на нерасчетные участки запрещена. Погрузка и разгрузка должны производиться с использованием траверс и стропов, исключающих повреждение бетона и арматуры. Монтажные петли перед подъемом проверяют на отсутствие изгибов и трещин.
