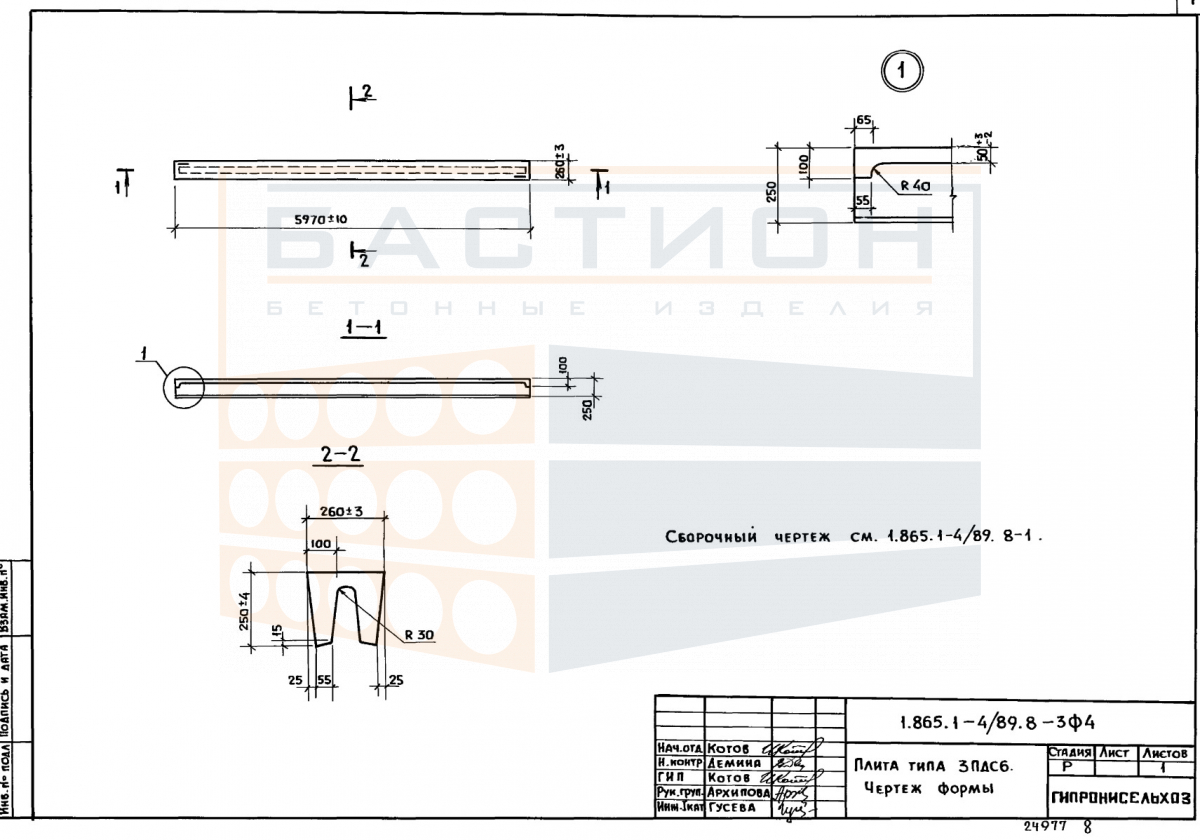

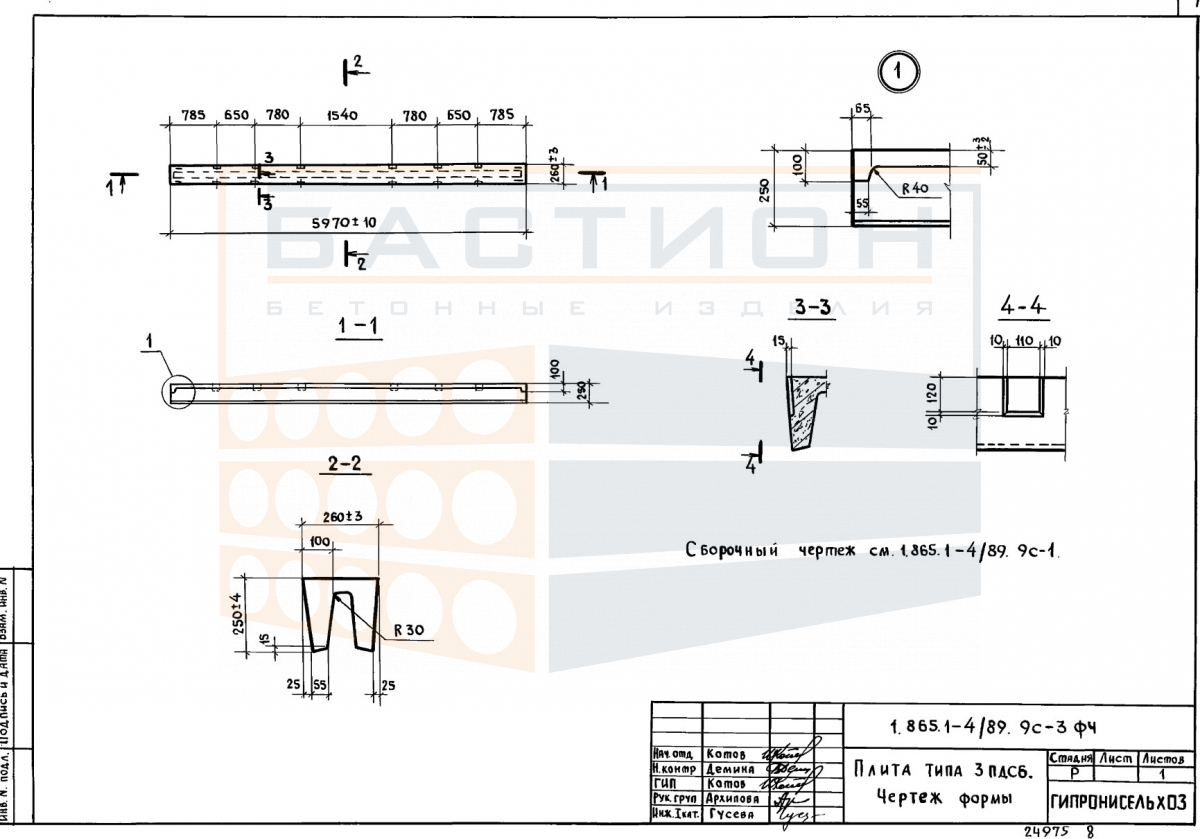

Плита покрытия доборная ребристая 3ПДС6 - 3л - Н (п) (С), серия 1.865.1-4/89

Плита покрытия доборная ребристая 3ПДС6-3л-Н(п)(С) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для заполнения участков покрытия между основными ребристыми плитами в составе сборных железобетонных конструкций. Изделие выполняет функцию несущего элемента, воспринимающего нагрузки от кровли, снега, оборудования и передающего их на несущие конструкции здания.

Применение данной плиты необходимо в случаях, когда стандартная ширина основных плит не позволяет полностью перекрыть пролет. Доборные плиты устанавливаются в крайних участках покрытия или в местах примыкания к стенам. Неправильный подбор или монтаж доборного элемента может привести к нарушению целостности покрытия и снижению несущей способности. Поэтому важно соблюдать проектное положение и глубину опирания.

Область применения и технические особенности

Плита рассчитана на опирание по двум сторонам (по продольным ребрам) на несущие балки, ригели или стены. Монтаж плиты производится в проектное положение с обеспечением требуемой глубины опирания. Сопряжение с соседними плитами выполняется с заполнением швов цементно-песчаным раствором или бетоном по проекту. Для фиксации плиты и обеспечения совместной работы с основными плитами предусмотрены закладные детали и монтажные петли.

• Плита относится к серии 1.865.1-4/89, которая разработана для сборных железобетонных покрытий одноэтажных промышленных зданий с нормальными условиями эксплуатации.
• Элемент работает в составе горизонтального диска покрытия, воспринимает вертикальные нагрузки от кровли, снега и технологического оборудования и передает их на несущие опоры.
• Опирание плиты осуществляется по двум продольным ребрам на стропильные балки или фермы; фактическая глубина опирания задается проектной документацией и должна быть не менее установленной нормы.
• Торцы плиты должны быть защищены от повреждений при строповке и монтаже, так как целостность торцевых зон влияет на работу арматуры в опорной зоне.
• Установка плиты требует выверки отметок и осей; отклонение от проектного положения не должно превышать допусков, установленных проектом, чтобы избежать перекосов и неравномерного распределения нагрузок.
• Швы между плитами омоноличиваются после монтажа; для обеспечения совместности работы смежных элементов применяются сварные соединения закладных деталей, а также заполнение швов бетоном.

Соблюдение правил монтажа и проектных требований обеспечивает долговечность и несущую способность покрытия. Нарушение технологии установки может привести к деформациям и трещинам, снижающим эксплуатационную надежность конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под продольные ребра в местах опорных зон устанавливаются деревянные прокладки. Прокладки должны располагаться строго одна над другой в штабеле, чтобы исключить косые изгибы и повреждение ребер. Высота штабеля определяется по проектной документации с учетом массы и условий складирования.

Транспортировка плит производится в положении, соответствующем рабочему. Плиты фиксируются в кузове для исключения смещения и ударов. Запрещается перевозка навалом или с повреждением монтажных петель. Погрузка и разгрузка выполняются с использованием инвентарных строп, подводимых под продольные ребра в местах, указанных проектом. Сброс и кантование не допускаются.
