Плита покрытия доборная ребристая 2ПДС6 - 2л - Н (п) (С), серия 1.865.1-4/89

Плита покрытия доборная ребристая 2ПДС6 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия в составе ребристых плит по серии 1.865.1-4/89. Изделие выполняет функцию доборного элемента, закрывающего участки перекрытия, где не укладываются основные плиты, и передает нагрузки от кровли на несущие балки или ригели. Материал — тяжелый бетон с внутренним стальным армированием.

Применение доборных плит необходимо при нестандартной ширине пролета или наличии проемов. Ребристая конструкция с продольными ребрами жесткости позволяет перекрывать пролеты до 6 м с минимальным расходом материалов. Установка изделия требует точного совмещения с опорными конструкциями и соблюдения проектной глубины опирания. Ошибки при монтаже, такие как перекос или недостаточное опирание, приводят к неравномерному распределению нагрузок.

Область применения и технические особенности

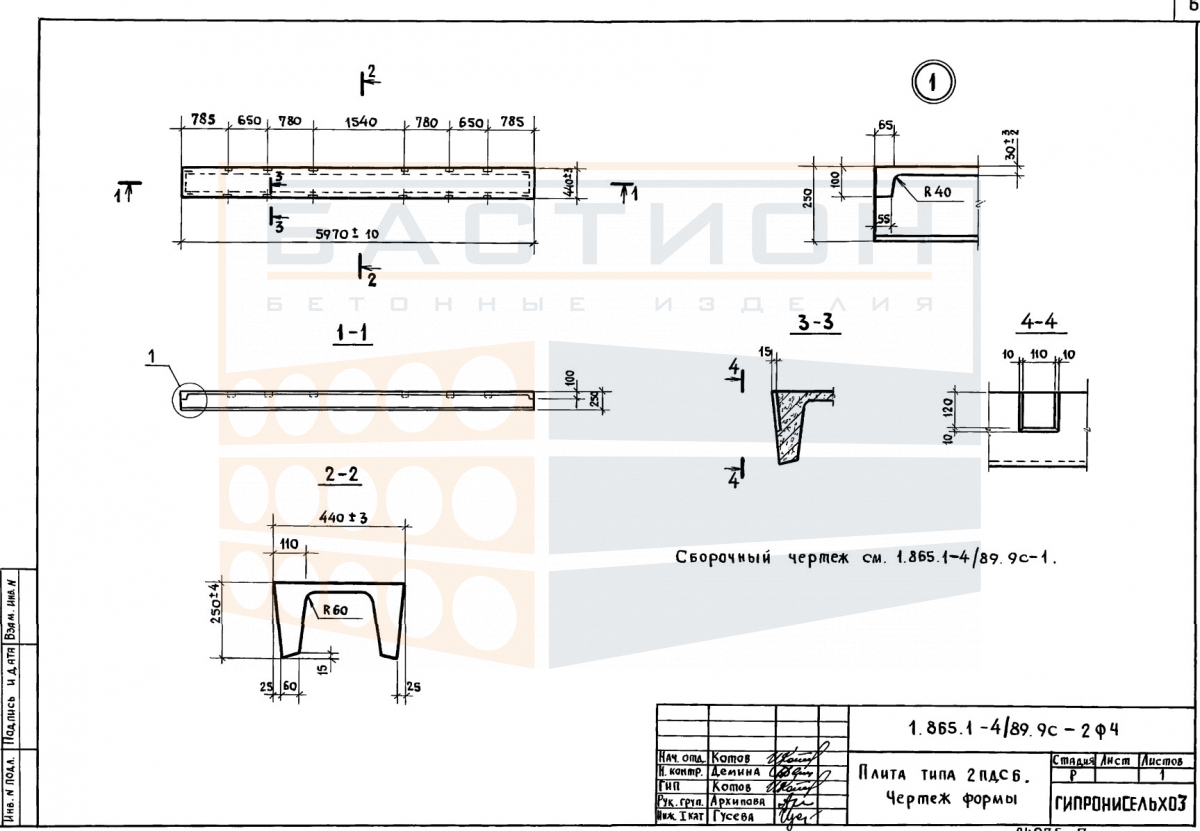

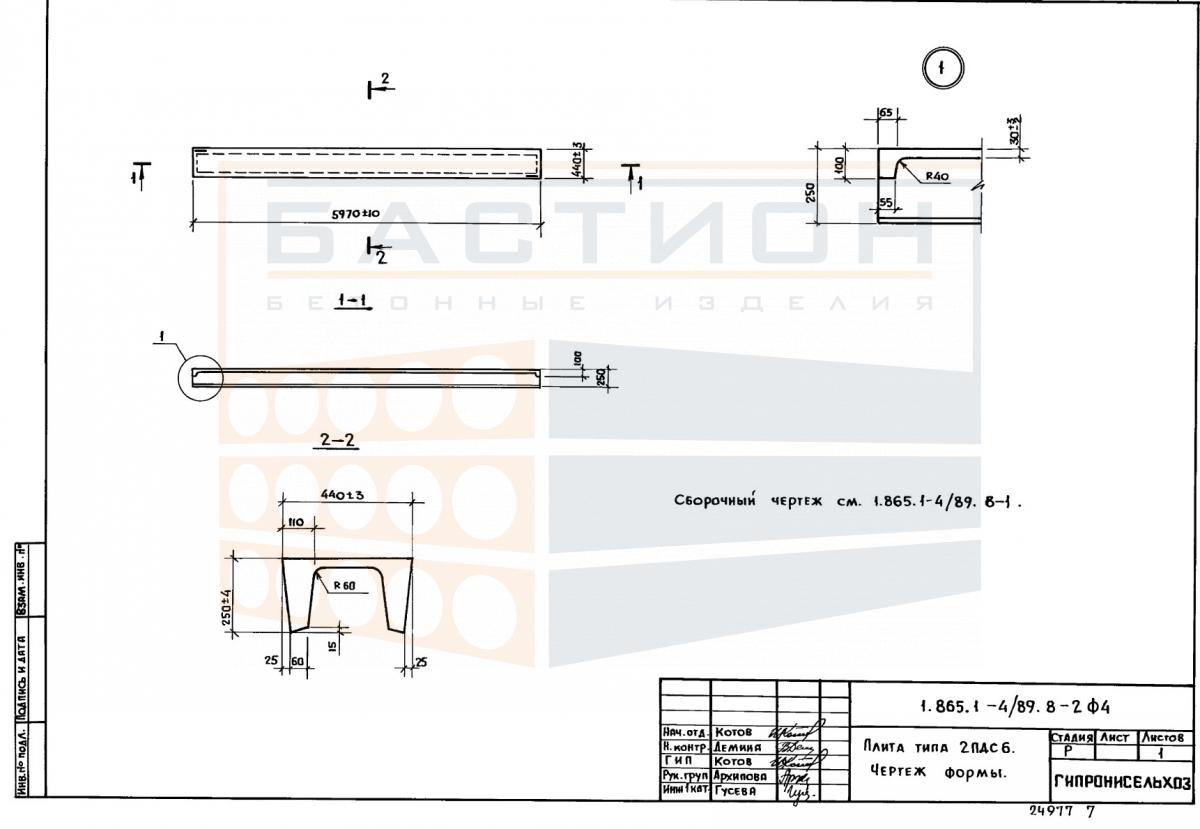

Монтаж плиты выполняется в соответствии с рабочими чертежами серии 1.865.1-4/89. Изделие опирается на балки или ригели по коротким сторонам, ребра направлены вниз. Для обеспечения совместной работы смежные плиты соединяются сваркой закладных деталей с последующим омоноличиванием швов. Торцевые участки плиты не должны подвергаться ударным нагрузкам.

• Работает в пролете между несущими опорами, передавая нагрузку от кровли на каркас здания.
• Ребра жесткости воспринимают изгибающие моменты и обеспечивают устойчивость плиты в составе покрытия.
• Доборный элемент закрывает участки покрытия, где основные плиты не укладываются.
• Опирание по коротким сторонам на проектную глубину, заданную серией 1.865.1-4/89.
• Монтаж краном за монтажные петли с плавным подъемом без перекосов.
• Стыки омоноличиваются бетоном для обеспечения жесткости диска покрытия.
• Запрещено повреждение ребер и торцов при хранении, транспортировке и установке.

Соблюдение проектных требований к опиранию и омоноличиванию швов обеспечивает равномерную передачу нагрузок и долговечность покрытия.

Правила хранения и транспортировки изделия

Хранение плит производится в горизонтальном положении на ровном основании, исключающем просадку. Прокладки из деревянных брусков устанавливаются в местах, соответствующих опорным зонам, строго одна над другой по вертикали. Высота штабеля ограничивается проектом или рекомендациями производителя.

Транспортировка осуществляется в положении, аналогичном рабочему, с фиксацией груза в кузове. Запрещается перевозка плит навалом. Погрузка и выгрузка выполняются с использованием стропов за монтажные петли, без ударов о другие конструкции.
