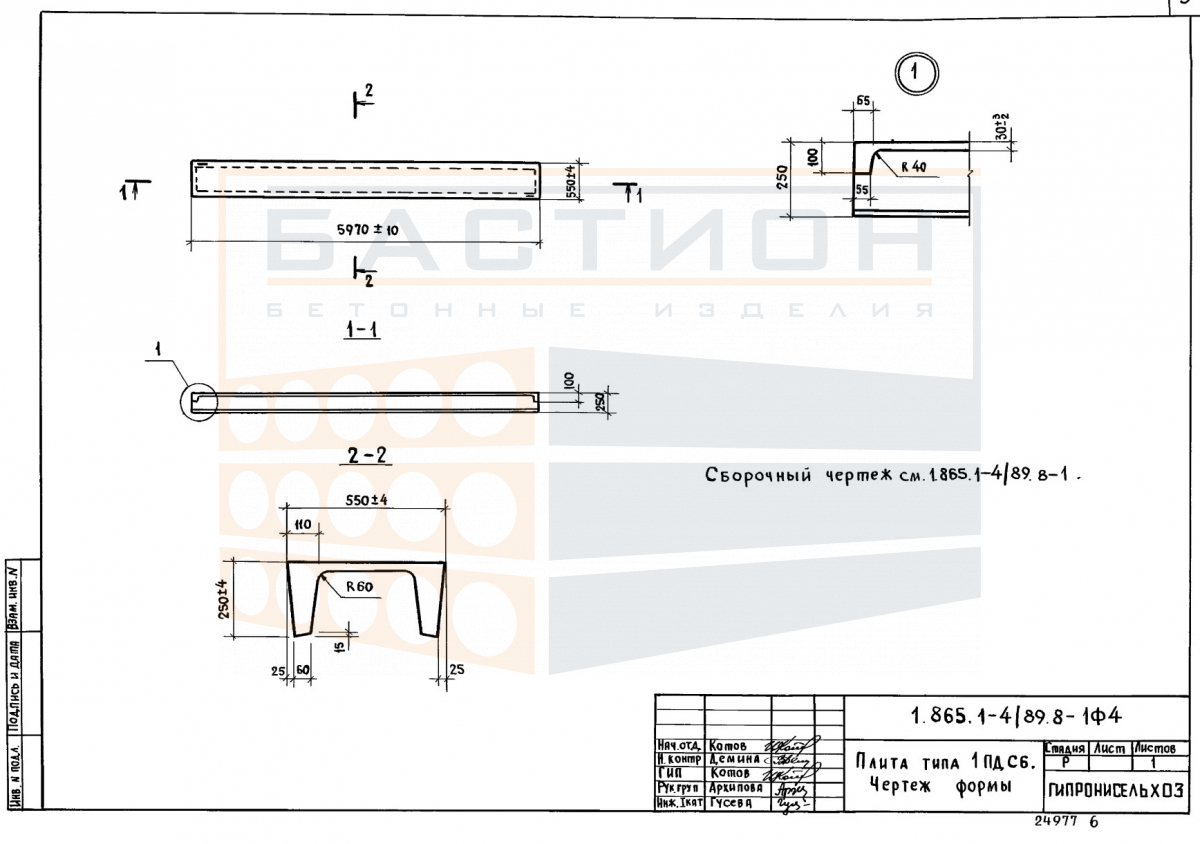

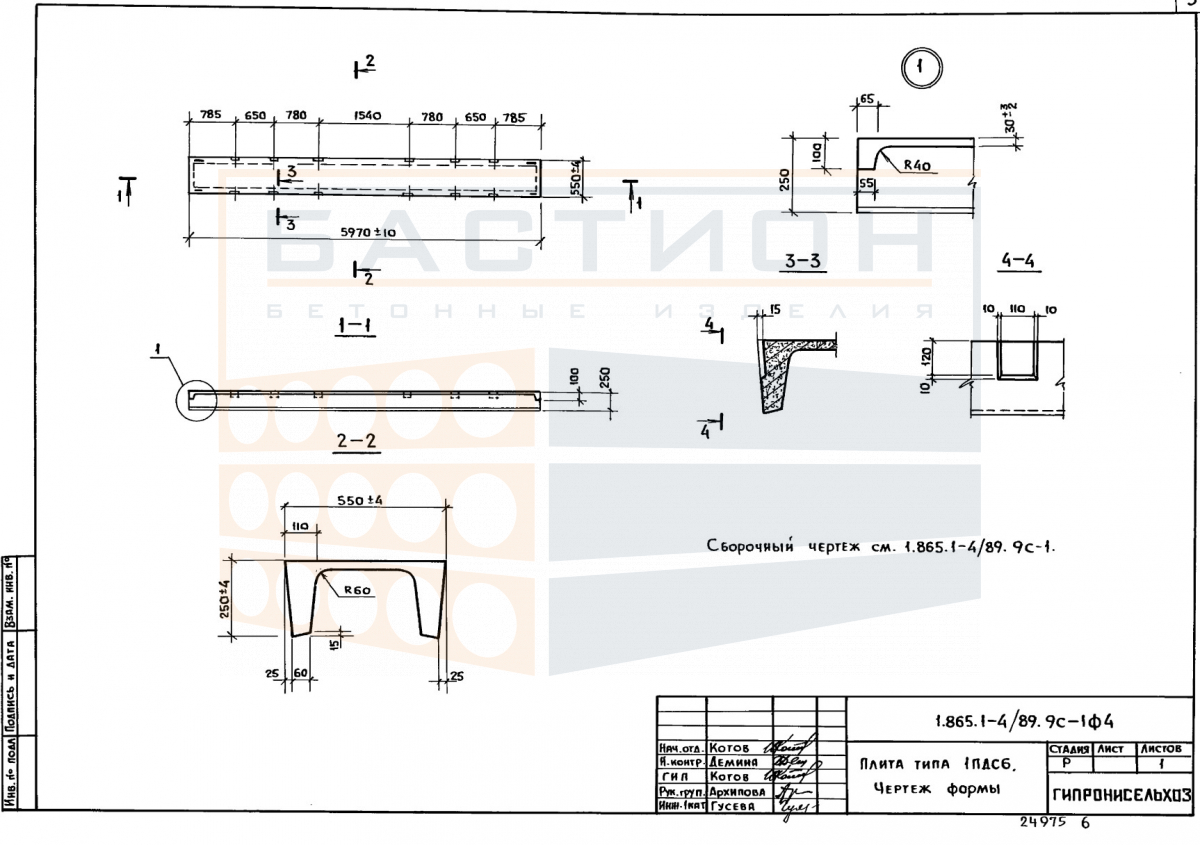

Плита покрытия доборная ребристая 1ПДС6 - 2л - Н (п) (С), серия 1.865.1-4/89

Плита покрытия доборная ребристая 1ПДС6-2л-Н(п)(С) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия в качестве доборного элемента, заполняющего участки между основными плитами. Ребристая конструкция с продольными ребрами жесткости обеспечивает восприятие изгибающих нагрузок при минимальной массе материала.

Изделие относится к серии 1.865.1-4/89, предназначенной для сборных железобетонных покрытий производственных и общественных зданий. Конструкция плиты с продольными ребрами обеспечивает восприятие нагрузок от кровли, снега и ветра с передачей на несущие элементы каркаса. Неправильное опирание или повреждение ребер при монтаже снижает несущую способность и может привести к аварийному состоянию покрытия.

Область применения и технические особенности

Плита укладывается на несущие конструкции (балки, фермы) по коротким сторонам, опирание производится на опорные зоны ребер. Монтаж выполняется с выверкой отметок и обеспечением проектной глубины опирания. Отклонение от проекта приводит к неравномерному распределению нагрузки.

• Изделие применяется как доборный элемент для заполнения участков покрытия между основными ребристыми плитами по серии 1.865.1-4/89.
• Продольные ребра работают как главные несущие элементы, воспринимающие изгибающие моменты и передающие нагрузку на опоры.
• При монтаже обязательно соблюдение проектной глубины опирания; недопустимо опирание на полку плиты или вне опорных зон.
• Монтажные петли используются для строповки; повреждение петель или их вырыв делает невозможным безопасный подъем изделия.
• Зазоры между доборными и основными плитами заполняются раствором или бетоном по проекту для обеспечения совместной работы элементов.
• Запрещается сверлить или пробивать отверстия в ребрах и полке без согласования с проектной организацией, так как это снижает несущую способность.

После монтажа и омоноличивания швов плита работает как часть единой жесткой диафрагмы покрытия, обеспечивая пространственную устойчивость здания.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются строго под опорные зоны ребер по вертикали; не допускается опирание на полку или ребра вне предусмотренных мест. Высота штабеля задается схемой складирования с учетом массы и прочности изделий.

Транспортировка производится в положении, близком к рабочему. Изделия фиксируются от смещения, исключаются удары и перекосы. Строповка выполняется за монтажные петли; запрещается подъем за ребра или полку. Погрузка и разгрузка производятся плавно, без рывков.
