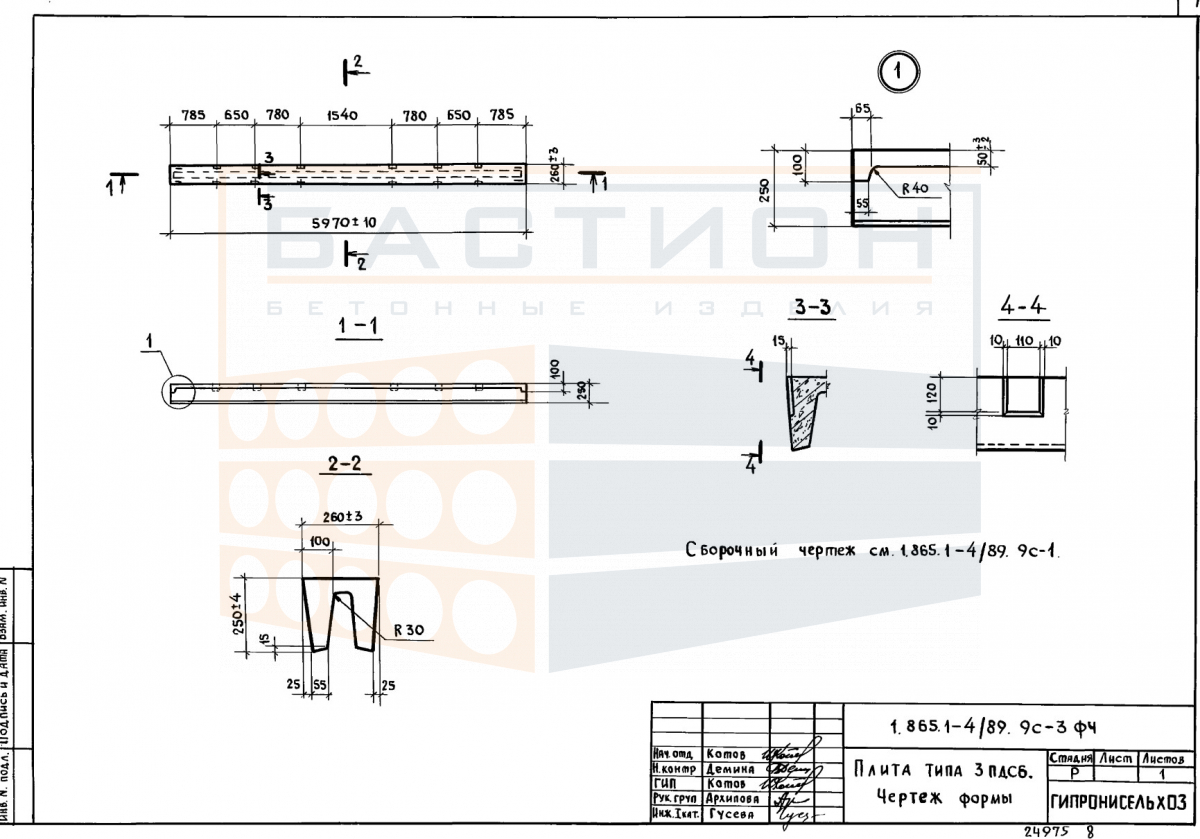

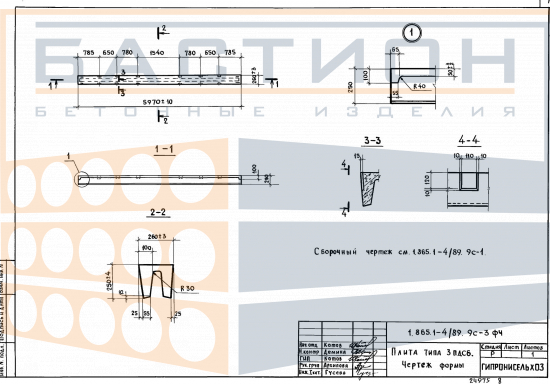

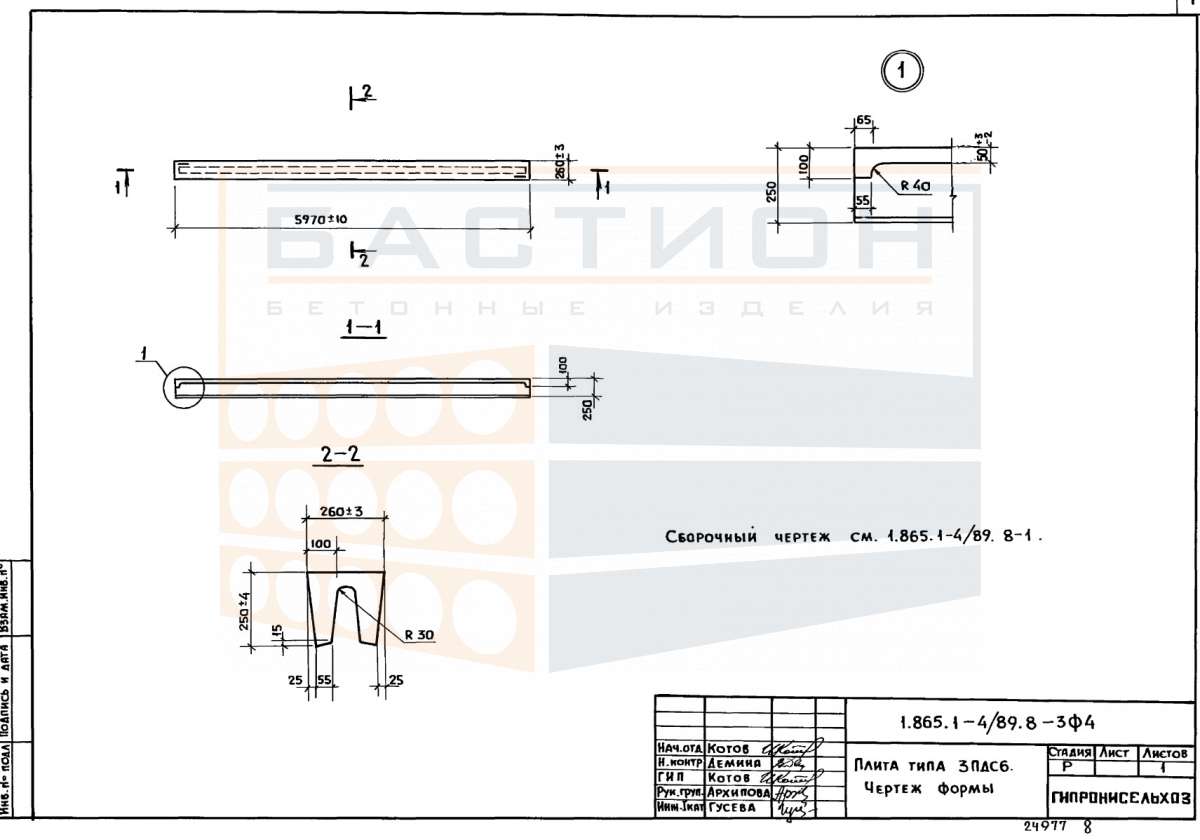

Плита покрытия доборная ребристая 3ПДС6 - 1т - Н (п) (С), серия 1.865.1-4/89

Плита покрытия доборная ребристая 3ПДС6 — это железобетонный элемент, применяемый для заполнения участков покрытия зданий и сооружений, где по конструктивным причинам не используются основные плиты перекрытия. Изделие относится к серии 1.865.1-4/89 и предназначено для укладки в составе сборного покрытия с опиранием на несущие стены, балки или ригели. В качестве доборного элемента плита завершает покрытие, обеспечивая его цельность и передачу нагрузок на опорные конструкции.

Применение доборной плиты 3ПДС6 позволяет замкнуть контур покрытия на участках с нестандартной шириной, например, у торцов здания, в местах примыкания к вертикальным конструкциям или в зонах деформационных швов. Сечение плиты с ребрами жесткости воспринимает изгибающие нагрузки от собственного веса, кровельного пирога и снега, передавая их на опоры. Правильный подбор типоразмера и соблюдение проектной схемы опирания исключают образование трещин и деформаций в узлах сопряжения.

Область применения и технические особенности

Монтаж плиты 3ПДС6 выполняется в соответствии с проектом на расстояние опирания и осевые отметки. Изделие укладывается на предварительно выверенные опорные поверхности с использованием цементно-песчаного раствора. Смежные плиты стыкуются по длинной стороне с зазором, который заполняется бетоном для обеспечения жесткости покрытия.

• Доборная плита заполняет участки покрытия между основными ребристыми плитами или в торцевых зонах, где ширина пролета меньше стандартной.
• Работает в составе сборного покрытия, опираясь на несущие стены или балки с проектной глубиной опирания, указанной в рабочей документации.
• Ребра плиты служат продольными элементами жесткости, воспринимающими изгибающие моменты и передающими нагрузку на опорные конструкции.
• При монтаже необходимо выдерживать проектное положение плиты по осям и отметкам, не допуская перекосов и смещений относительно соседних элементов.
• Зазоры между доборной плитой и соседними плитами должны быть омоноличены бетоном на мелком заполнителе после завершения монтажа всего покрытия.
• Монтажные петли используются для строповки; после установки петли могут быть отгибаны или срезаны, если это предусмотрено проектом.
• Не допускается опирание плиты на незащищенные участки стен или балок, на поверхность с неровностями, превышающими допуски, а также монтаж на неподготовленное основание.

Учет этих требований при монтаже гарантирует совместную работу плиты в составе покрытия и исключает концентрацию напряжений, способных вызвать повреждения бетона или арматуры.

Правила хранения и транспортировки изделия

Хранение плит 3ПДС6 должно осуществляться в горизонтальном положении на ровной твердой площадке, исключающей неравномерную осадку. Под нижний ряд укладываются деревянные прокладки в местах, соответствующих опорным зонам плиты. При складировании в штабеля прокладки располагаются строго по одной вертикальной линии над опорными точками. Высота штабеля ограничивается условиями сохранности изделий и не должна превышать рекомендаций, принятых в проекте организации строительства.

Транспортирование плит производится в горизонтальном положении с опиранием на прочные прокладки и фиксацией от продольного и поперечного смещения. Запрещается перевозка плит навалом или с опиранием на слабые кромки ребер. Строповка при погрузочно-разгрузочных работах выполняется с использованием монтажных петель за все петли одновременно, без перекоса и рывков. Не допускается сбрасывание плит или их удары друг о друга.
