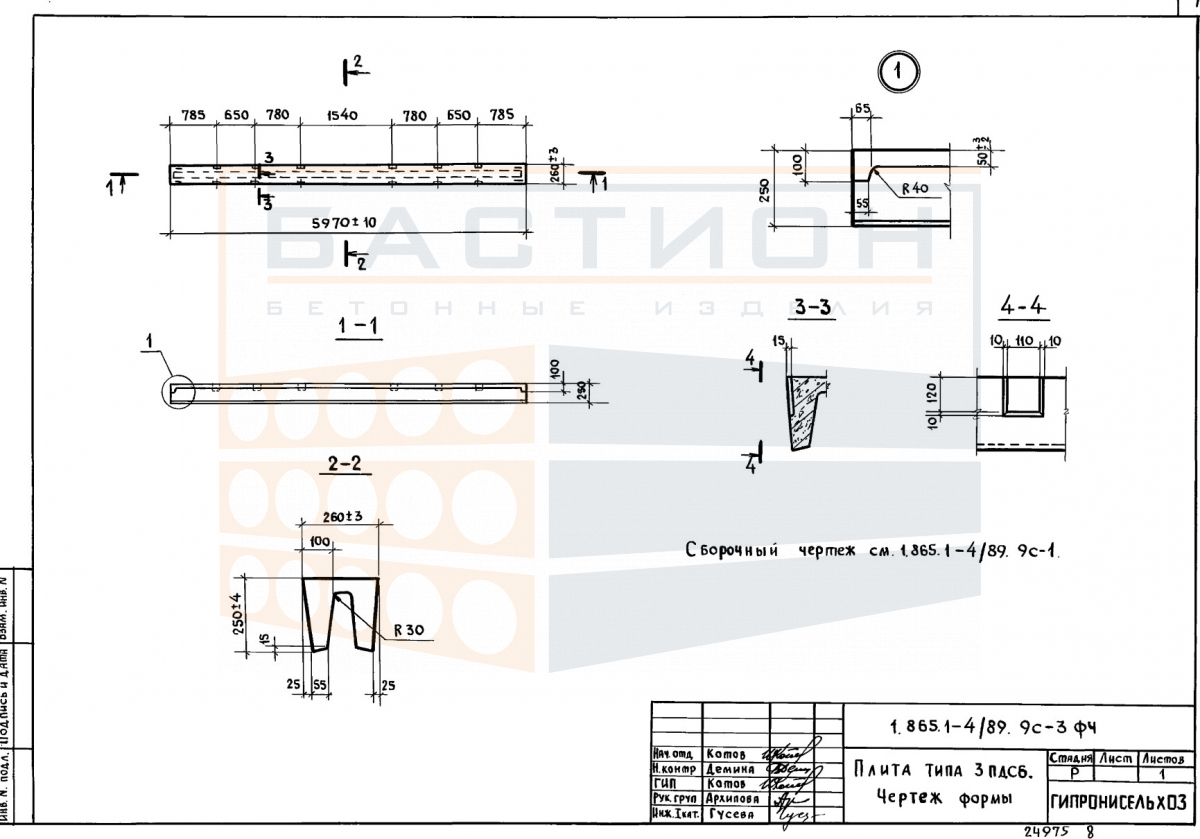

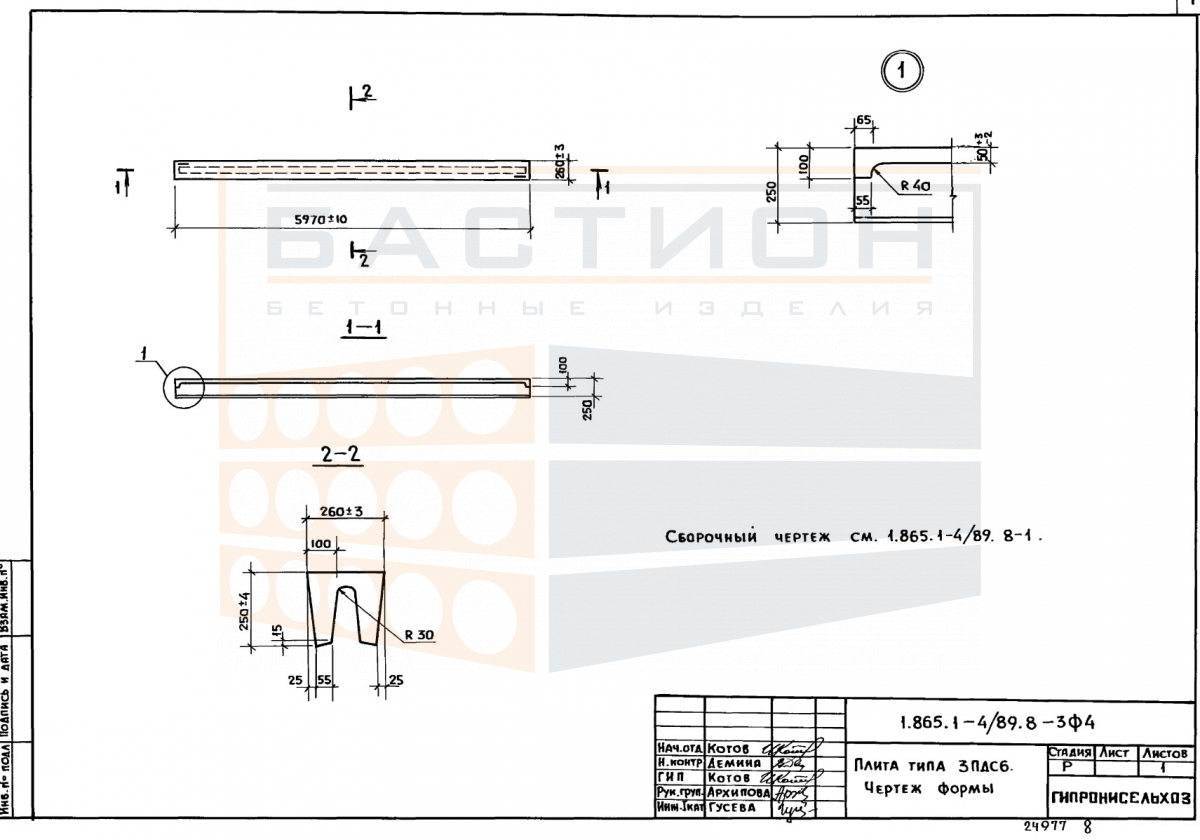

Плита покрытия доборная ребристая 3ПДС6 - 2т - Н (п) (С), серия 1.865.1-4/89

Плита покрытия доборная ребристая 3ПДС6 — это железобетонный элемент сборного покрытия здания, предназначенный для заполнения линейных участков между основными ребристыми плитами. Изделие относится к серии 1.865.1-4/89, применяемой для устройства покрытий промышленных зданий с шагом колонн 6 м. Узкая ширина 260 мм позволяет использовать плиту в качестве доборного элемента по краям пролётов или в местах примыкания к стеновым конструкциям.

Работа ребристого профиля обеспечивает восприятие изгибающих нагрузок в продольном направлении за счёт продольных рёбер. При монтаже плита опирается на несущие конструкции — стропильные фермы, балки или ригели. Неправильная ориентация рёбер или недостаточная глубина опирания могут привести к снижению несущей способности перекрытия. Плита рассчитана на эксплуатацию в составе общего покрытия с передачей нагрузки от кровли, снега и технологического оборудования.

Область применения и технические особенности

Плита 3ПДС6 применяется в качестве доборного элемента при монтаже ребристых плит покрытия. Установка производится на проектное опирание с фиксацией положения по осям. Стыки между плитами заполняются бетоном по проектному решению.

• Плита укладывается на несущие элементы — фермы, балки или ригели — с глубиной опирания, заданной рабочими чертежами серии 1.865.1-4/89.
• Продольные рёбра ориентируются вдоль пролёта, обеспечивая передачу изгибающих усилий на опоры; поперечные рёбра распределяют нагрузку между продольными.
• Монтаж выполняется с использованием стропов за монтажные петли; запрещается строповка за рёбра, торцы или углы плиты.
• Доборный характер плиты предполагает размещение по краям покрытия или в местах с нестандартной шириной; не допускается использование в качестве основной плиты.
• Сопряжение с соседними плитами осуществляется через омоноличивание швов с закладкой арматуры; швы заполняются после выверки положения.
• При монтаже контролируется горизонтальность опорных площадок и отсутствие перекосов; отклонения не должны превышать допусков проекта.
• Запрещается нагружать плиту до достижения проектным раствором швов требуемой прочности; временные нагрузки ограничиваются.

Применение доборных плит унифицирует сборное покрытие промышленных зданий и позволяет избежать устройства монолитных участков. Соблюдение проектных решений по опиранию и закреплению обеспечивает совместную работу всех элементов покрытия.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном основании, исключающем просадки и перекосы. Деревянные прокладки устанавливаются в зонах опирания — под продольными рёбрами в местах расположения монтажных петель. Прокладки располагаются строго одна над другой в каждом вертикальном ряду, что предотвращает изгиб плиты под действием собственного веса.

Транспортировка осуществляется в горизонтальном положении с опиранием на прокладки, обеспечивающие сохранность кромок и торцов. Плиты фиксируются от продольного и поперечного смещения в кузове транспортного средства. Запрещается перевозка навалом, с опиранием на слабые кромки и с ударными нагрузками. Погрузка и разгрузка производятся за монтажные петли плавными движениями без рывков.
