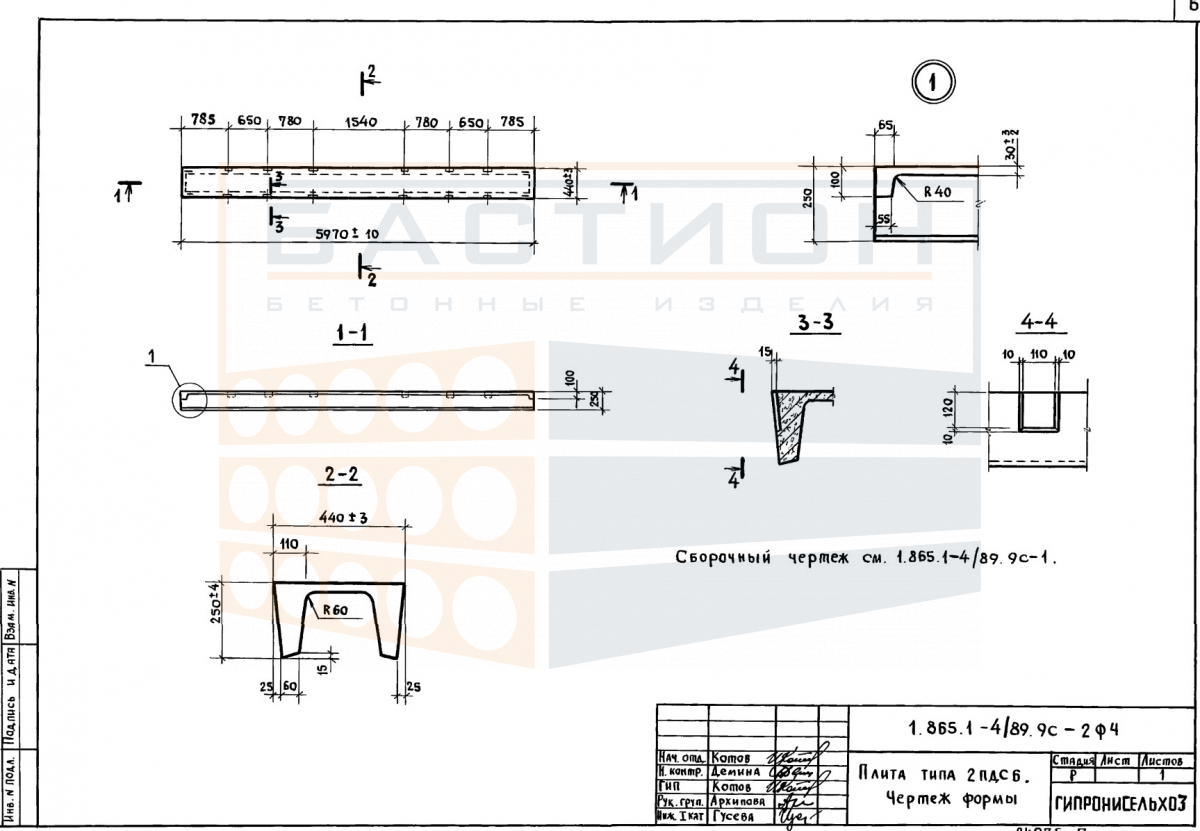

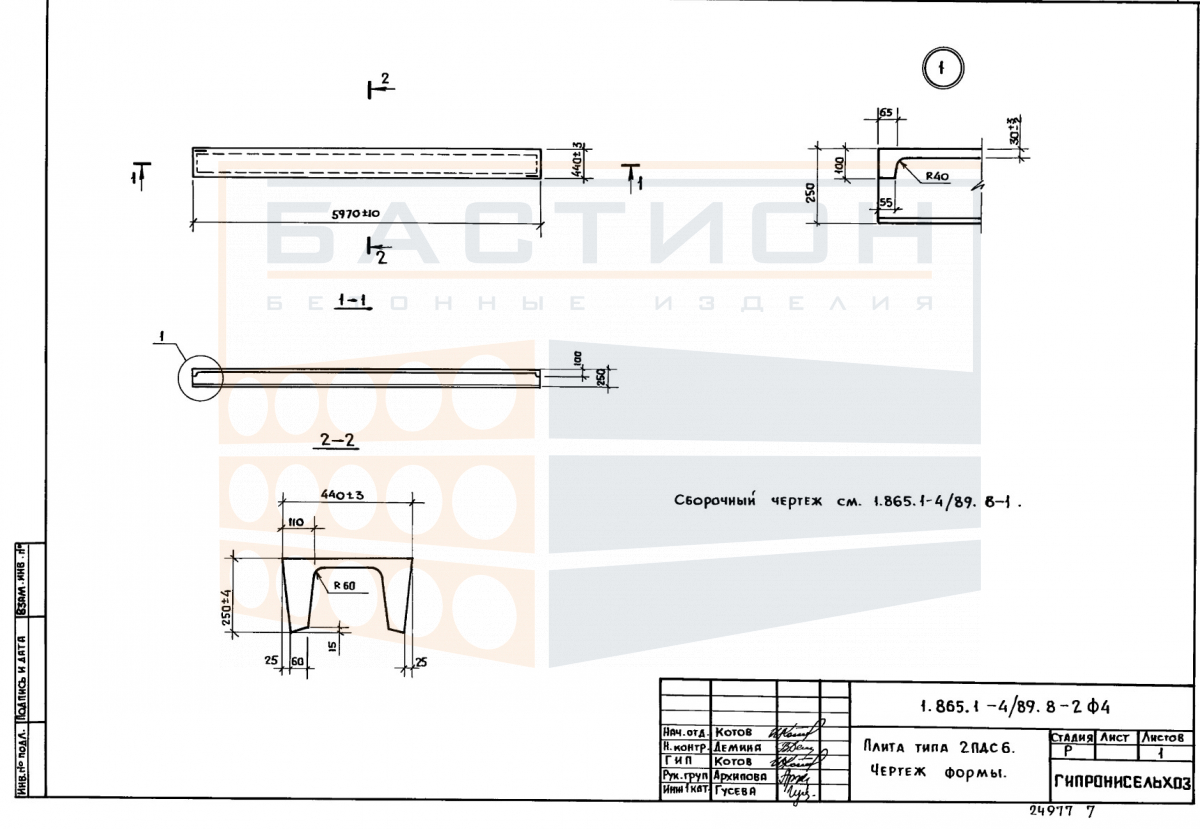

Плита покрытия доборная ребристая 2ПДС6 - 1т - Н (п) (С), серия 1.865.1-4/89

Плита покрытия доборная ребристая 2ПДС6 — это железобетонный элемент горизонтального покрытия здания, применяемый в качестве доборного заполнения в пролётах, где требуется ширина, отличная от стандартных плит, и воспринимающий нагрузки от кровли, снега и собственного веса с передачей на несущие конструкции. Изделие относится к серии 1.865.1-4/89, разработанной для сборных железобетонных ребристых плит покрытий. Рёбра жёсткости обеспечивают восприятие изгибающих нагрузок, а доборный типоразмер позволяет закрывать участки покрытия нестандартной ширины, формируя сплошную плоскость без зазоров.

При монтаже плита опирается на несущие фермы, балки или стропильные конструкции. Недостаточная глубина опирания или перекос при установке могут привести к неравномерному распределению нагрузок и нарушению целостности покрытия. Доборные плиты применяются в крайних пролётах или местах примыкания для завершения ряда. Материал — тяжелый бетон с внутренним стальным армированием, что обеспечивает прочность при изгибе и сжатии. Масса изделия 775 кг требует использования грузоподъёмного оборудования соответствующей грузоподъёмности.

Область применения и технические особенности

Плита монтируется в составе сборного покрытия зданий промышленного и гражданского назначения. Опирание осуществляется на несущие элементы по двум сторонам — продольным рёбрам. Рабочая арматура рёбер рассчитана на восприятие растягивающих усилий в пролёте. Доборная ширина 440 мм позволяет заполнять участки между основными плитами и стенами, обеспечивая проектное закрытие контура покрытия.

• Плита предназначена для работы в пролёте между несущими опорами с передачей нагрузки через рёбра жёсткости на нижележащие конструкции.
• Глубина опирания на опоры назначается по проекту и должна быть не менее 80 мм для каждой стороны, с корректировкой по расчётной схеме.
• Монтажное положение фиксируется по осям с выверкой горизонтальности поверхности; отклонение от плоскости не допускается более 5 мм на 2 м длины.
• При строповке используются монтажные петли, расположенные в рёбрах; запрещено поднимать плиту за другие элементы, чтобы избежать повреждения бетона и арматуры.
• Швы между плитами заполняются цементно-песчаным раствором или бетоном мелкой фракции с последующим уплотнением для обеспечения монолитности покрытия.
• Типичная ошибка — монтаж на неподготовленное основание с выступами или неровностями, что ведёт к локальным напряжениям и снижению несущей способности.
• Анкеровка плит в стенах или между собой выполняется по проекту с применением закладных деталей или сварных соединений арматурных выпусков.

Корректная установка доборной плиты требует точного совмещения с основными плитами по высоте и плоскости, чтобы избежать ступенек и перепадов, нарушающих гидроизоляционный ковёр. Омоноличивание стыков бетоном или раствором необходимо вести после выверки всего ряда, обеспечивая совместную работу элементов покрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твёрдом основании. Под нижний ряд укладываются деревянные прокладки толщиной не менее 50 мм, последующие ряды разделяются прокладками, расположенными строго над опорными зонами продольных рёбер. Высота штабеля ограничивается несущей способностью нижних изделий и условиями проекта складирования. Запрещается сбрасывание плит при разгрузке, а также удары по торцам и рёбрам, так как это может привести к появлению трещин и снижению проектной прочности.

Транспортировка осуществляется в кузове автомобиля с фиксацией изделий от продольных и поперечных смещений. Плиты устанавливаются на деревянные прокладки в опорных зонах, крепятся стяжными ремнями или распорками. Погрузка и выгрузка производятся краном с использованием стропов, закреплённых за монтажные петли. Перевозка навалом или с опиранием на полки рёбер не допускается. Маркировка на плитах должна быть читаема для идентификации при приёмке.
