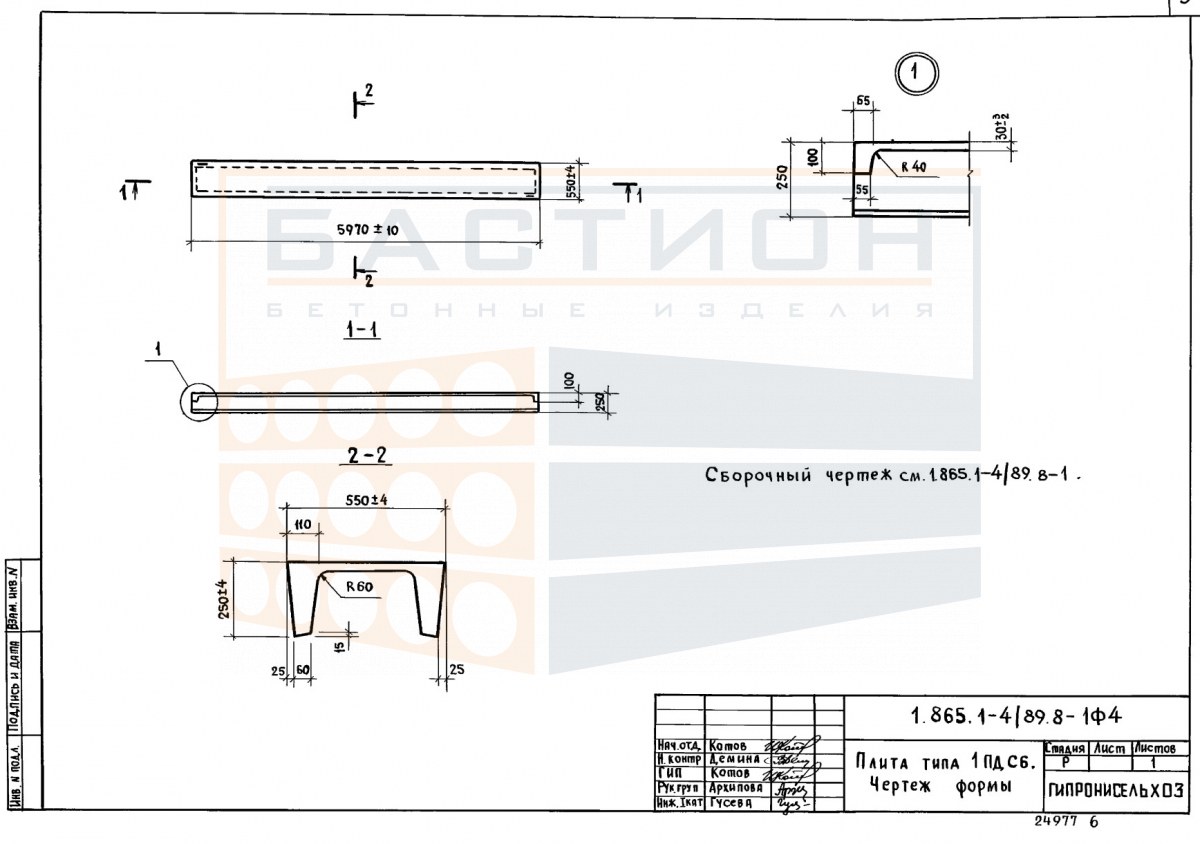

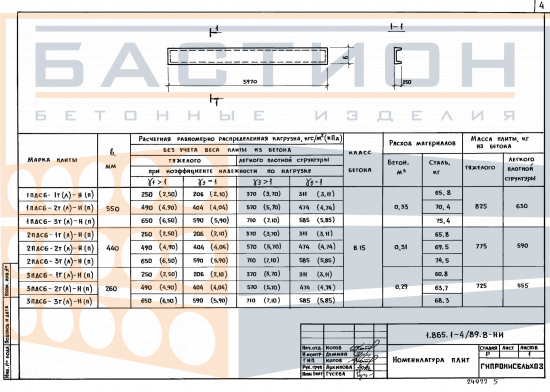

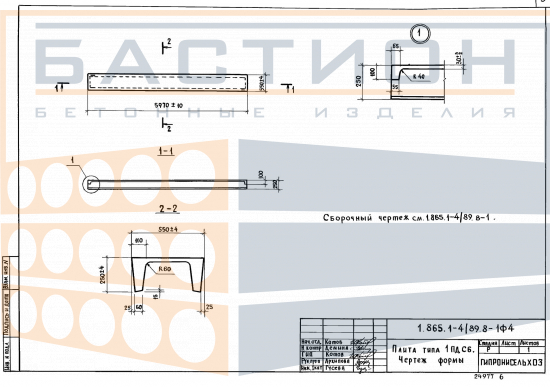

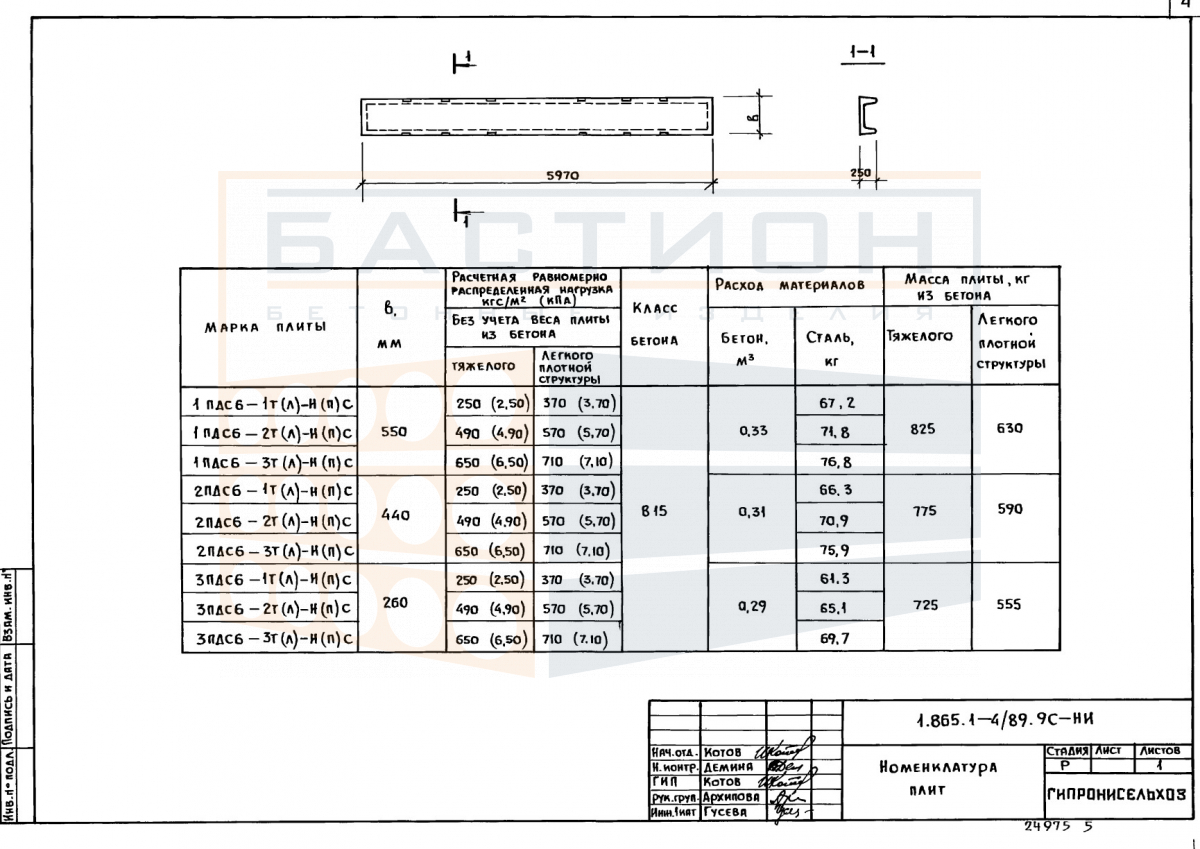

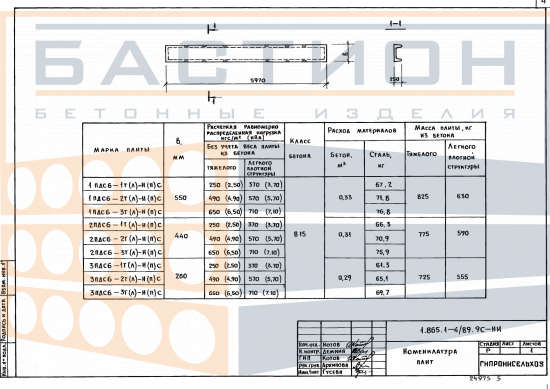

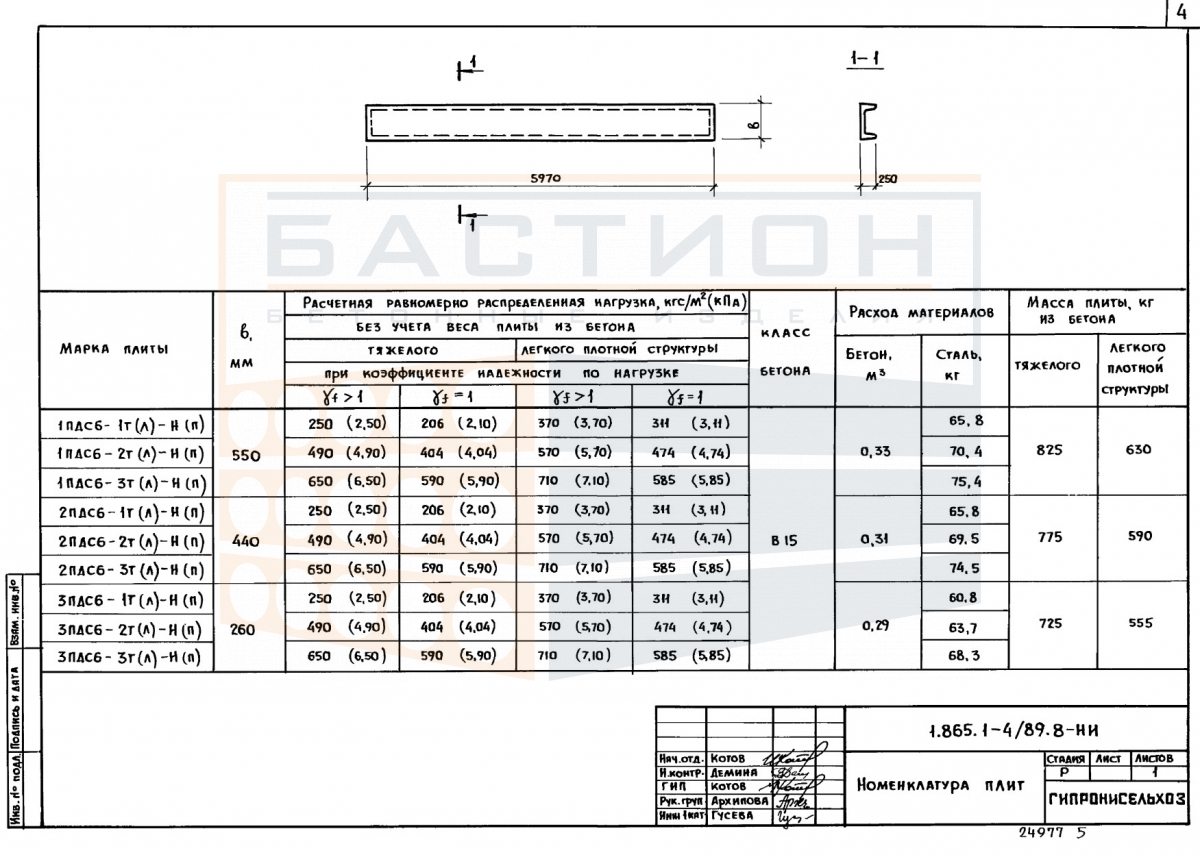

Плита покрытия доборная ребристая 1ПДС6 - 3л - Н (п) (С), серия 1.865.1-4/89

Плита покрытия доборная ребристая 1ПДС6 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для заполнения участков покрытия между основными плитами. Изделие входит в состав серии 1.865.1-4/89, которая применяется для сборных железобетонных покрытий промышленных зданий с пролётами до 18 метров.

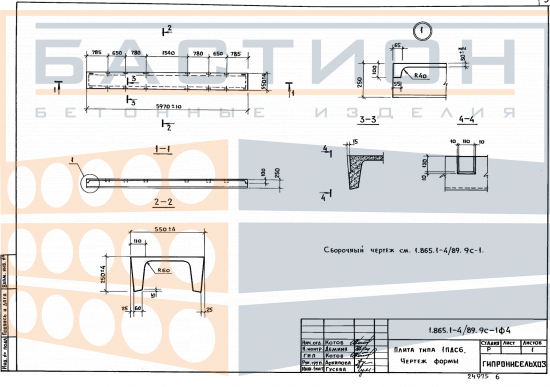

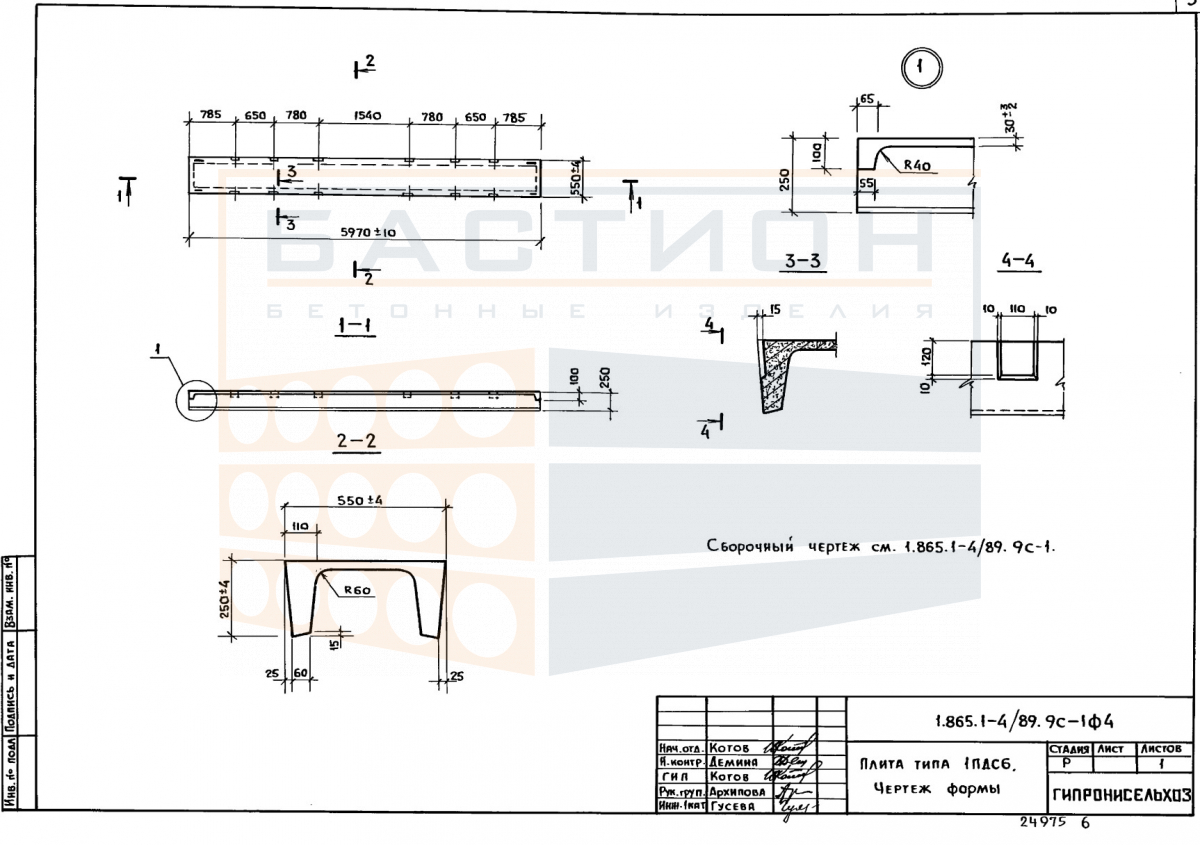

Доборная функция обусловлена уменьшенной шириной 550 мм, что позволяет формировать неполные полосы покрытия при раскладке. Ребристая конструкция с двумя продольными рёбрами высотой 250 мм обеспечивает восприятие изгибающих нагрузок и жёсткость элемента. Масса 630 кг и длина 5970 мм определяют требования к грузоподъёмному оборудованию и условиям строповки.

Область применения и технические особенности

Монтаж плиты выполняется на несущие конструкции каркаса — стропильные фермы, подстропильные балки или ригели. Опирание осуществляется по двум торцевым сторонам на опорные площадки. Проектное положение фиксируется относительно разбивочных осей и отметок верха опор.

• Работает в составе покрытия, воспринимая постоянные нагрузки от кровельного пирога и временные — от снега, ветра и обслуживающего персонала.
• Два продольных ребра обеспечивают восприятие изгибающих моментов в пролёте между опорами, при этом масса изделия снижена за счёт тонкой полки между рёбрами.
• Глубина опирания на несущие конструкции должна соответствовать проекту — типовые решения серии предполагают опирание на закладные детали или непосредственно на бетон опор.
• Смежные плиты соединяются между собой сваркой закладных деталей и последующим омоноличиванием швов цементно-песчаным раствором или мелкозернистым бетоном.
• Торцевые зоны плиты, в которых расположены монтажные петли и анкеры, не должны повреждаться при строповке и установке.
• При монтаже не допускается перекос, удары и деформация ребер — это может привести к трещинам и снижению несущей способности.

Соосность опорных поверхностей проверяется перед установкой; отклонение отметок опор не должно превышать допустимых значений, указанных в проекте производства работ.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном основании, исключающем просадку грунта. В местах, соответствующих опорным зонам, укладываются деревянные прокладки толщиной не менее 50 мм; по вертикали прокладки должны располагаться строго друг над другом, исключая изгиб изделия собственным весом.

Транспортировка производится в положении, аналогичном рабочему. Плиты фиксируются в кузове транспортного средства во избежание продольного и поперечного смещения. Строповка выполняется за монтажные петли с использованием траверс или четырёхветвевых стропов. Перевозка навалом, с опиранием на ребра или полку не допускается.
