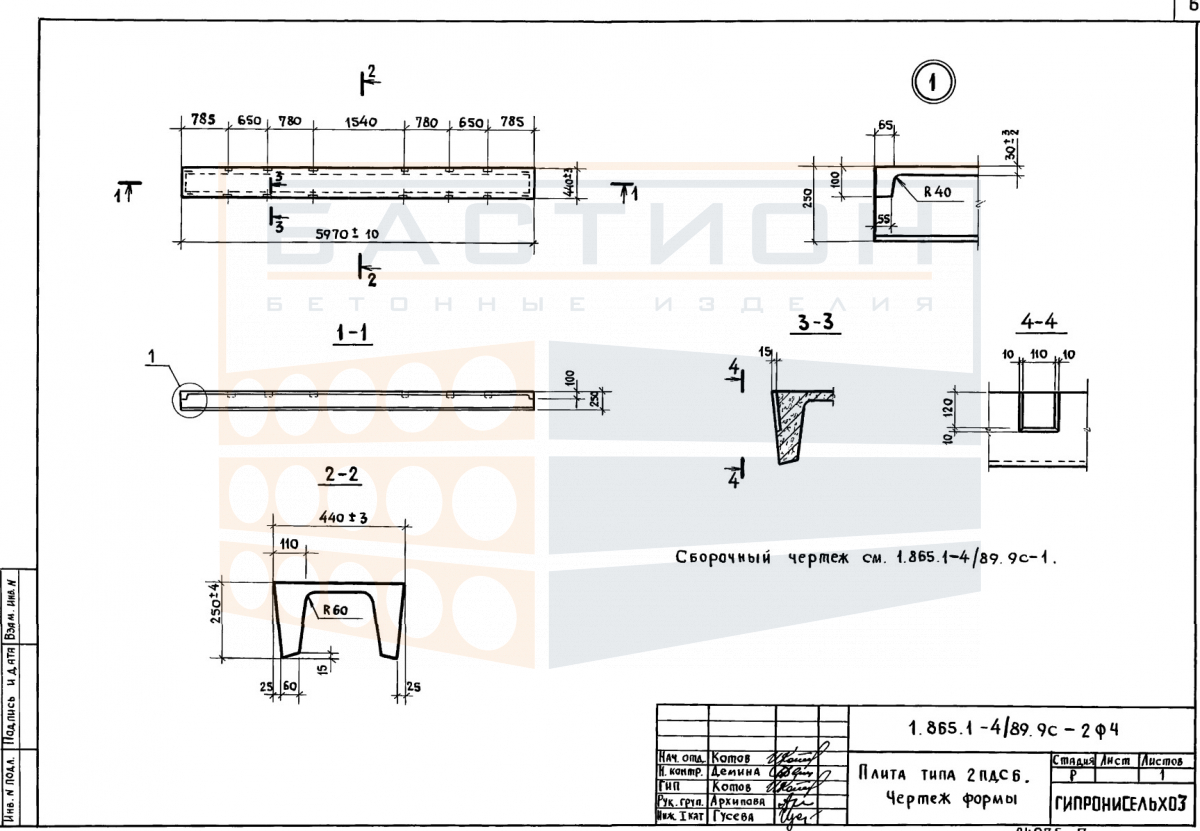

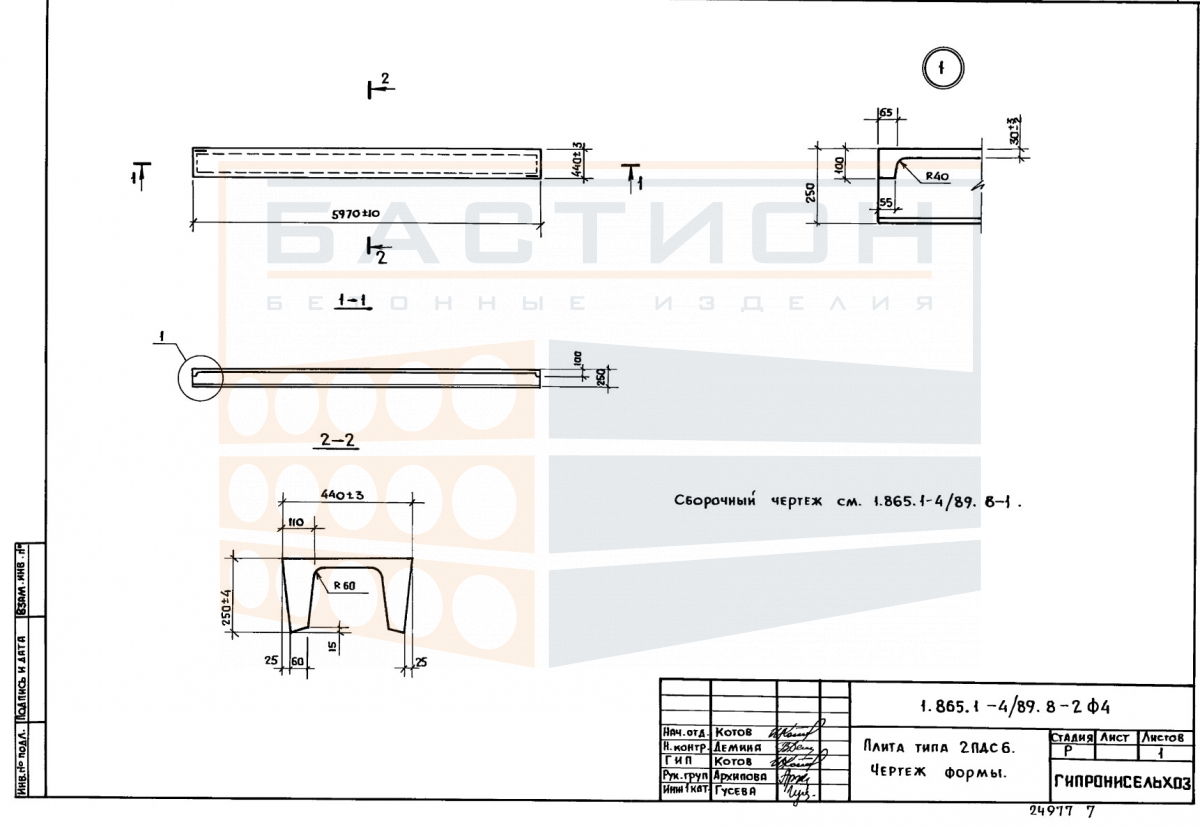

Плита покрытия доборная ребристая 2ПДС6 - 1л - Н (п) (С), серия 1.865.1-4/89

Плита покрытия доборная ребристая 2ПДС6 — это железобетонный элемент, применяемый для заполнения доборных участков покрытия в составе сборных железобетонных конструкций по серии 1.865.1-4/89. Изделие относится к типу ребристых плит, в которых продольные ребра обеспечивают восприятие изгибающих нагрузок от вышележащих конструкций и передачу усилий на несущие элементы здания. Материал — тяжелый бетон с внутренним стальным армированием, что обеспечивает необходимую несущую способность и жесткость в условиях эксплуатации покрытия.

Основное назначение плиты — формирование горизонтальной плоскости покрытия в местах примыкания к продольным стенам, фонарям, деформационным швам или другим конструктивным элементам, где не могут быть уложены основные ребристые плиты стандартной ширины. В составе покрытия плита воспринимает нагрузки от собственного веса, веса кровельного пирога, снега, ветра и технологического оборудования. Неправильный монтаж или нарушение проектного опирания могут привести к перераспределению усилий и снижению несущей способности системы покрытия.

Область применения и технические особенности

Монтаж доборной ребристой плиты выполняется в соответствии с рабочими чертежами серии 1.865.1-4/89, которые определяют схемы опирания, анкеровки и омоноличивания стыков. Опирание плиты осуществляется на несущие стены, балки или ригели с проектной глубиной опирания по серии. Продольные ребра плиты ориентируются перпендикулярно опорным конструкциям, что обеспечивает правильную работу изгибаемого элемента.

• Работает в составе покрытия промышленного здания, передавая нагрузки на опорные конструкции через продольные ребра; рекомендуется использовать только в положениях, предусмотренных проектом.
• Требует проектной глубины опирания, обычно не менее 60–70 мм в зависимости от типа опорной конструкции; отклонение глубины опирания ведет к изменению расчетной схемы.
• Продольные ребра являются основными несущими элементами; их целостность и отсутствие повреждений обязательны перед монтажом.
• Стыки между плитами заполняются цементно-песчаным раствором или бетоном по проекту для обеспечения совместной работы и жесткости диска покрытия.
• Монтажные петли предназначены для строповки; запрещается использовать их для закрепления конструкций в проектном положении.
• Швы между плитами и между плитой и стеной омоноличиваются по серии; допускается применение арматурных выпусков для анкеровки.

Соблюдение проектных требований к опиранию, анкеровке и омоноличиванию обеспечивает длительную и безаварийную эксплуатацию покрытия.

Правила хранения и транспортировки изделия

При хранении плиты укладываются в горизонтальное положение на ровное твердое основание. Под опорные зоны (места опирания ребер) устанавливаются прокладки из дерева или другого эластичного материала, исключающие повреждение бетона. Прокладки должны располагаться строго по вертикали в одном уровне при многоярусном складировании.

Транспортировка осуществляется в горизонтальном положении с фиксацией изделий от смещения и опрокидывания. Погрузка и выгрузка производятся с помощью стропов за монтажные петли. Запрещается перевозка плит навалом, а также сбрасывание с высоты. Не допускается опирание ребер на неровные поверхности, вызывающее изгиб и растрескивание.
