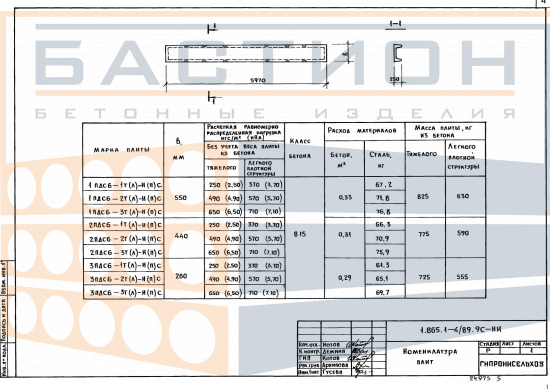

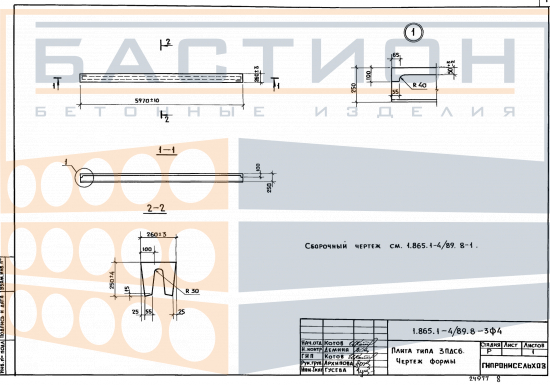

Плита покрытия доборная ребристая 3ПДС6 - 2л - Н (п) (С), серия 1.865.1-4/89

Плита покрытия доборная ребристая 3ПДС6-2л-Н(п)(С) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для закрытия технологических зазоров между основными ребристыми плитами покрытия. Изделие относится к серии 1.865.1-4/89 и предназначено для использования в сборных железобетонных покрытиях промышленных зданий. Ребристая конструкция обеспечивает необходимую жесткость при относительно малой массе, а доборное исполнение позволяет формировать непрерывную поверхность покрытия шириной 260 мм.

Основное назначение элемента — восприятие нагрузок от кровельного пирога, снега, ветра и технологического оборудования с последующей передачей усилий на несущие балки или фермы. Проектное положение плиты и правильная анкеровка строповочных петель обеспечивают пространственную устойчивость покрытия в целом. Нарушение глубины опирания, повреждение торцевых зон или неправильная ориентация ребер могут вызвать деформации, превышающие допустимые.

Область применения и технические особенности

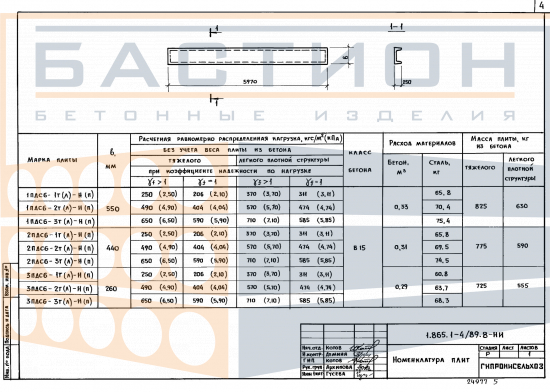

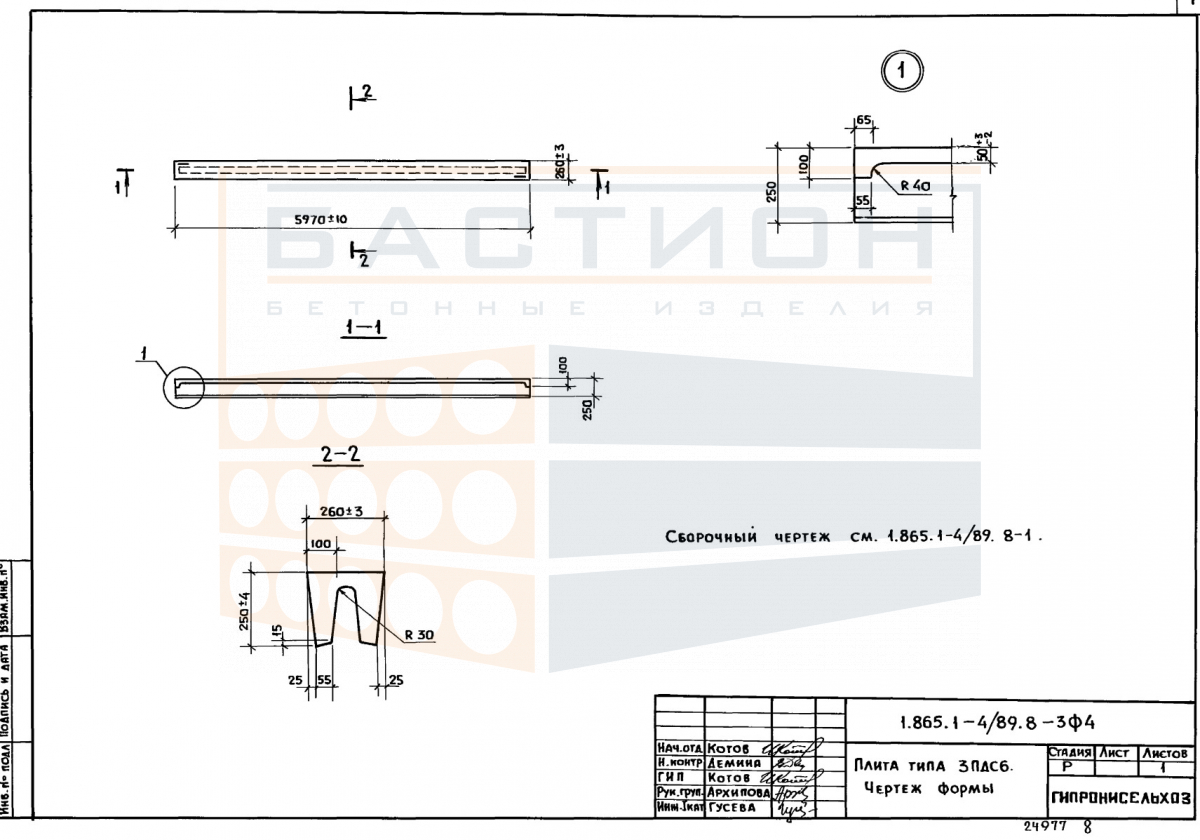

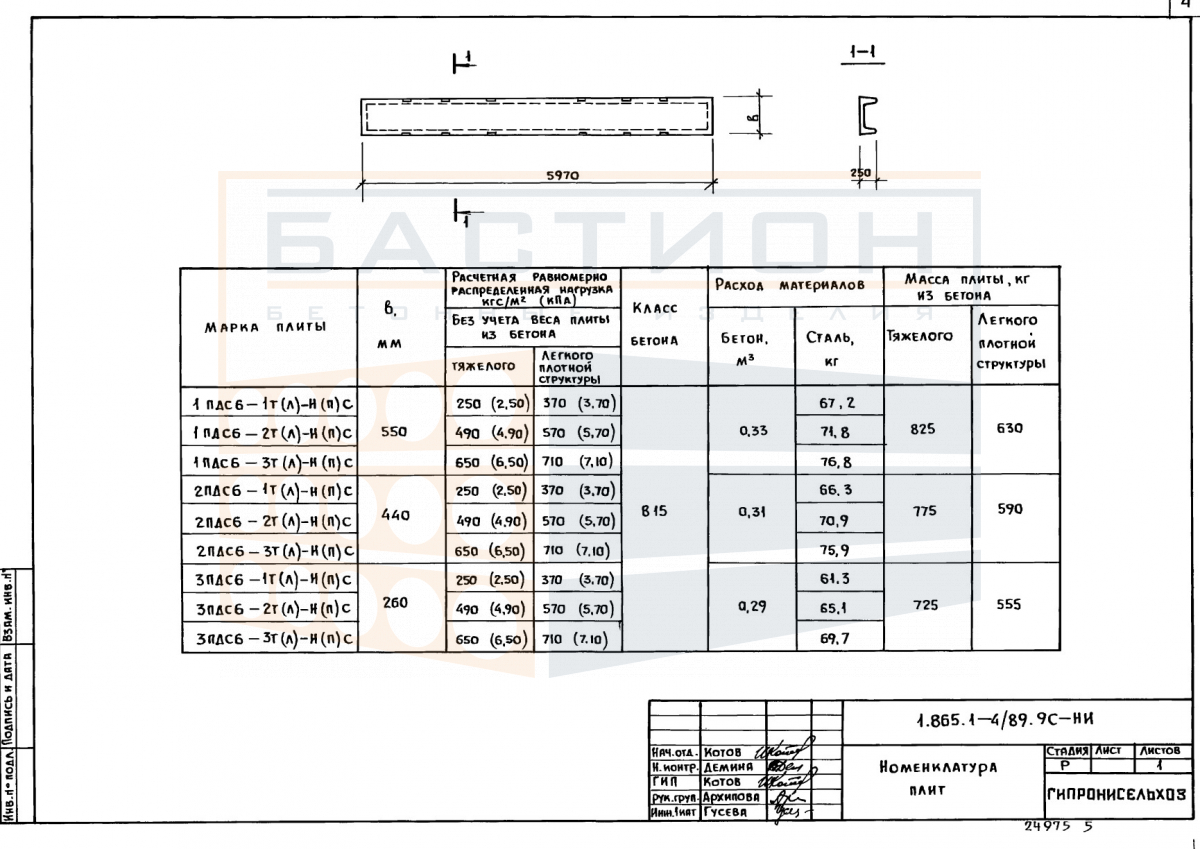

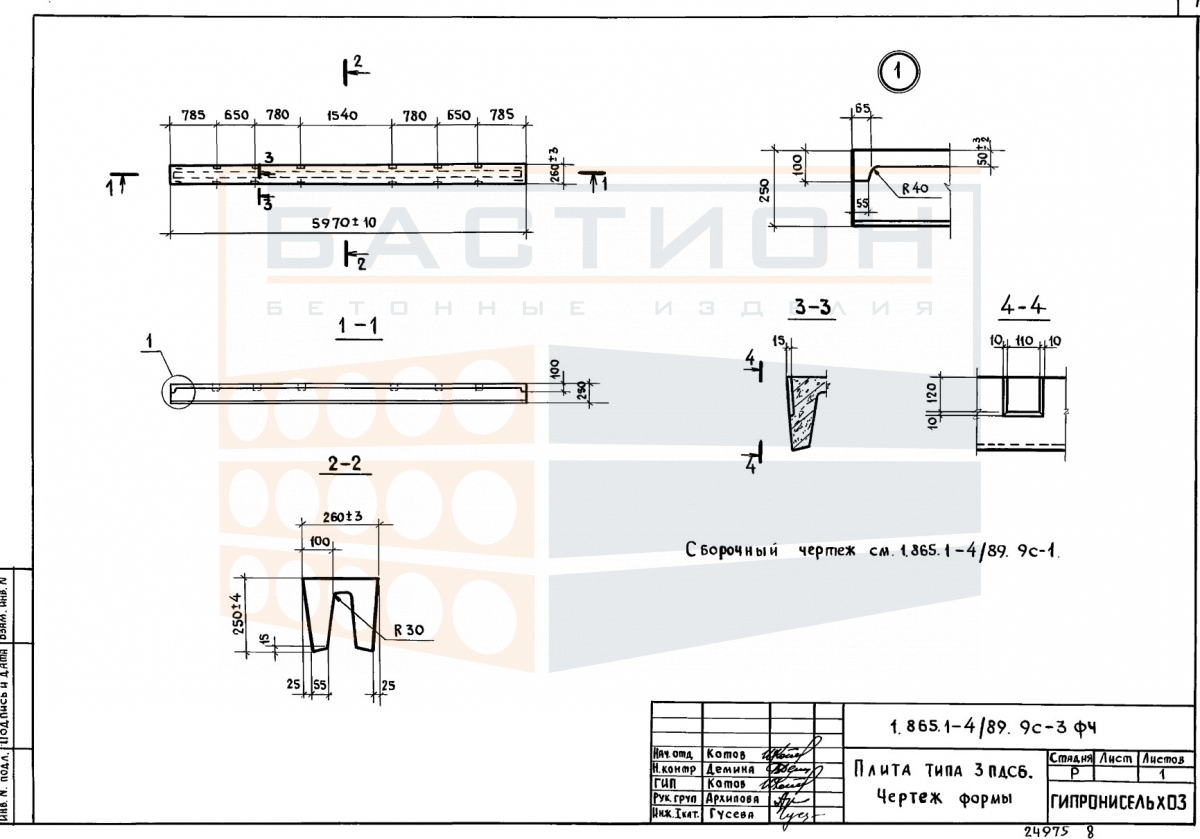

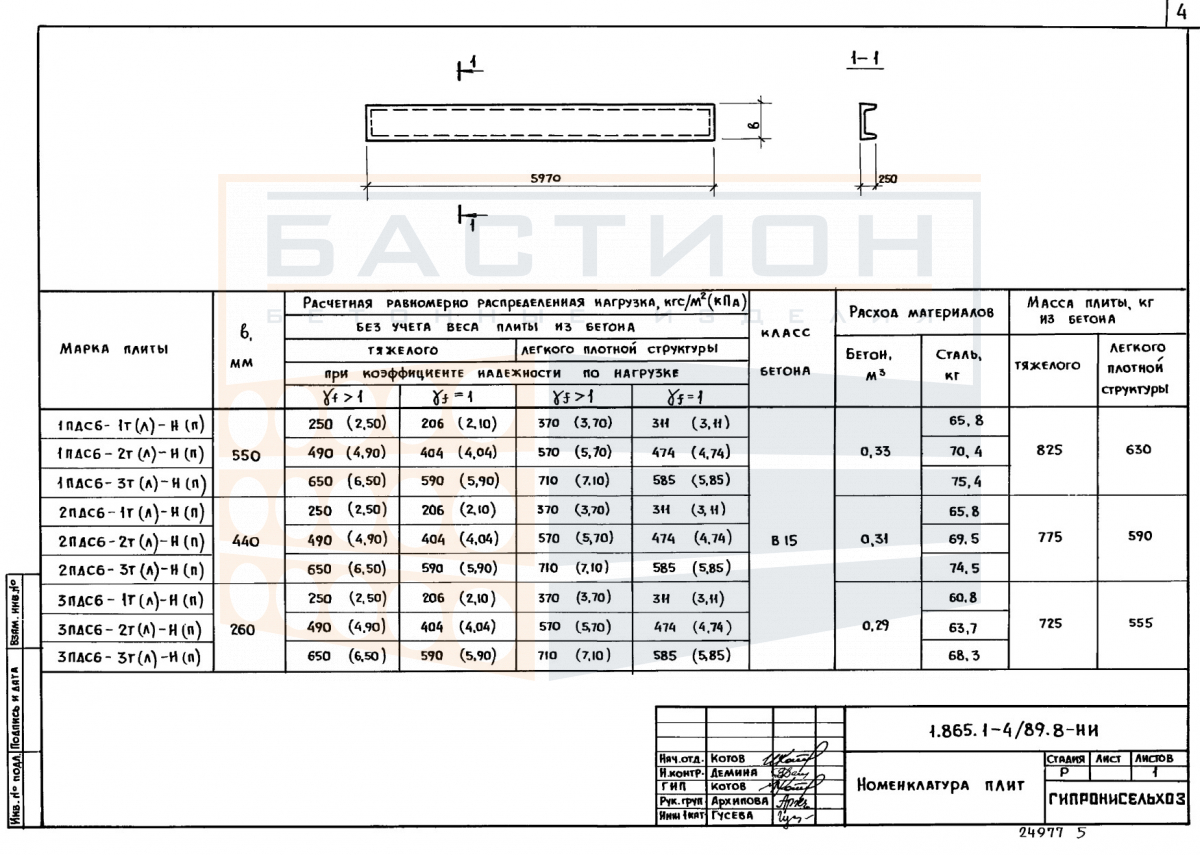

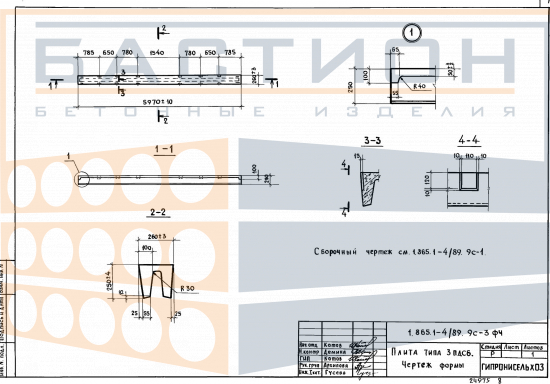

Монтаж плит выполняется в соответствии с рабочими чертежами серии 1.865.1-4/89, определяющими узлы опирания и анкеровки. Изделие укладывается на несущие конструкции с обязательным контролем проектной глубины опирания.

• Монтаж плиты выполняется на несущие конструкции (ригели, балки или фермы) с обязательным контролем проектной глубины опирания по рабочей документации.
• Ребра плиты при укладке ориентируются вниз, что позволяет использовать межреберное пространство для прокладки инженерных сетей или крепления подвесного оборудования.
• Анкеровка плиты в покрытии осуществляется через сварку строповочных петель с закладными деталями смежных элементов по узлам, предусмотренным серией.
• Швы между доборной плитой и основными плитами заполняются бетоном проектного класса для обеспечения монолитности и совместной работы под нагрузкой.
• Торцевые опорные зоны плиты не должны иметь сколов и трещин, так как эти участки воспринимают наибольшие сжимающие усилия; при строповке и разгрузке необходимо использовать прокладки, предохраняющие кромки.
• Для подъема используются четыре монтажные петли, расположенные в ребрах, с применением траверсы или строп требуемой грузоподъемности; перемещение плиты производится в положении, близком к проектному, без рывков и ударов.

Соблюдение требований к монтажу и фиксации плит, установленных проектом и серией 1.865.1-4/89, обеспечивает надежную работу покрытия и исключает появление сверхнормативных прогибов и трещин в процессе эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки укладываются в местах расположения ребер, строго по одной вертикальной линии. Не допускается опирание плиты на слабые кромки или выпуклости основания. Высота штабеля определяется несущей способностью нижнего изделия и ограничивается схемой складирования, принятой на объекте.

Транспортирование плит производится в горизонтальном положении с надежной фиксацией от смещения в продольном и поперечном направлениях. Запрещается перевозка навалом и с опиранием на необорудованные участки. Погрузка и выгрузка выполняется с использованием стропов за монтажные петли, без ударов и перекоса изделия.
