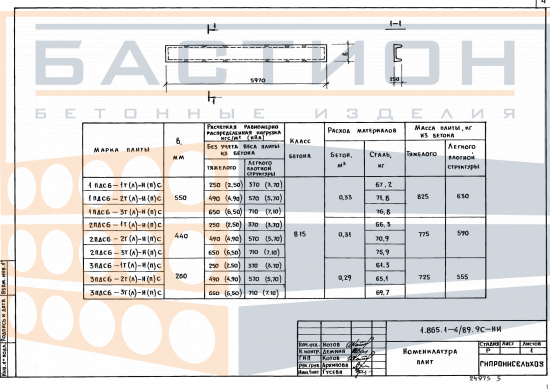

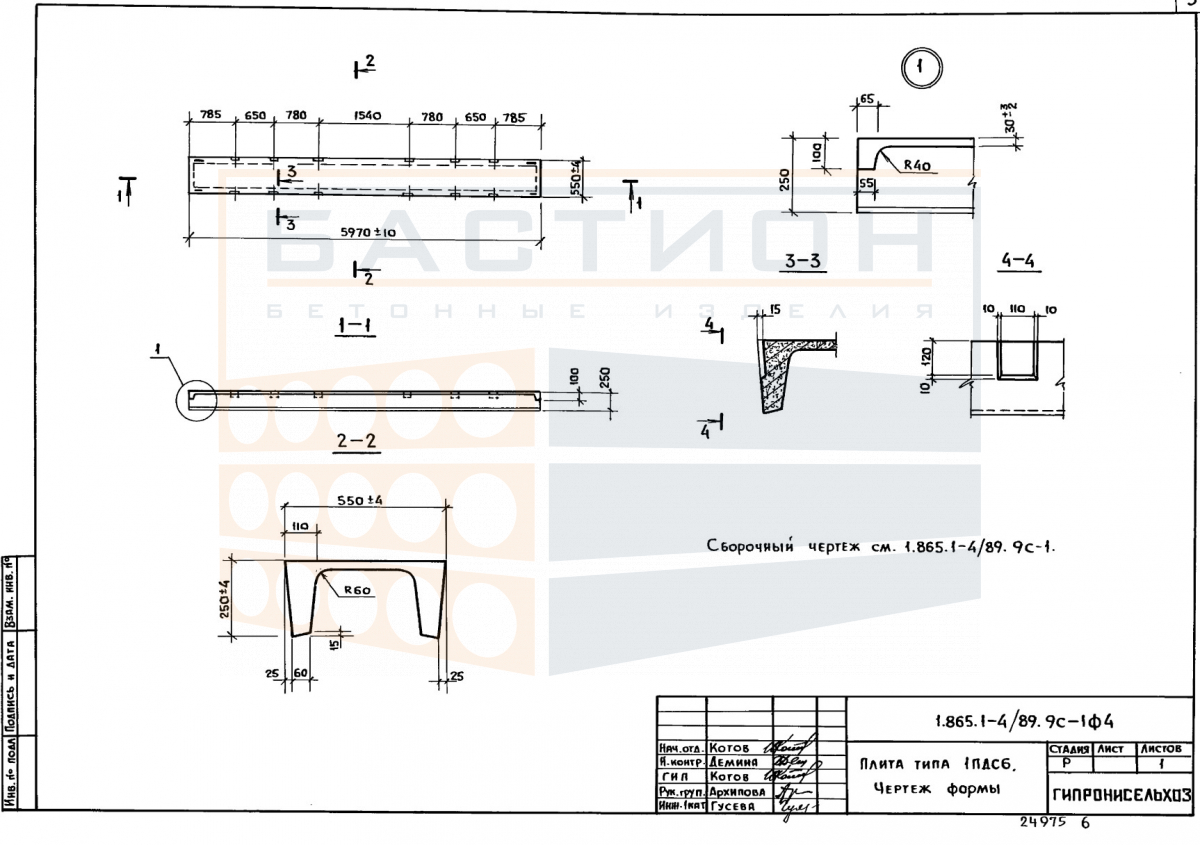

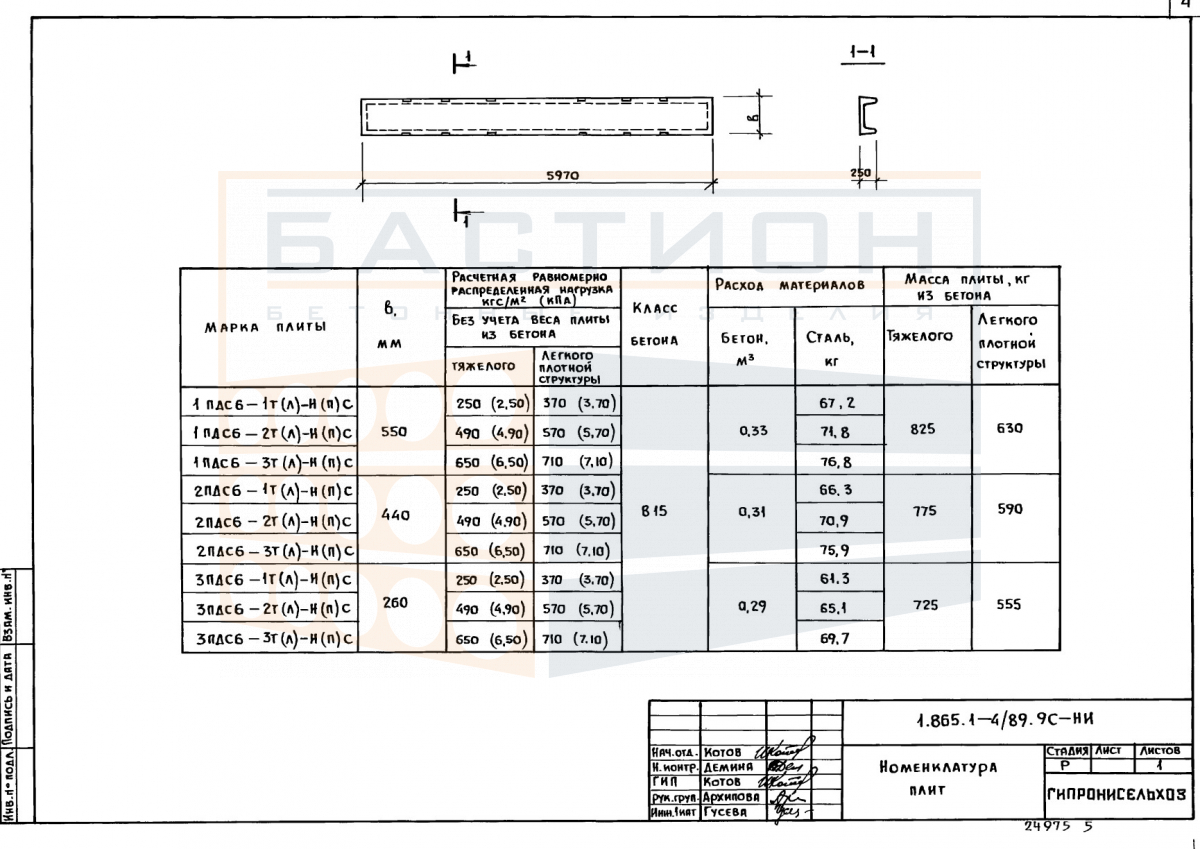

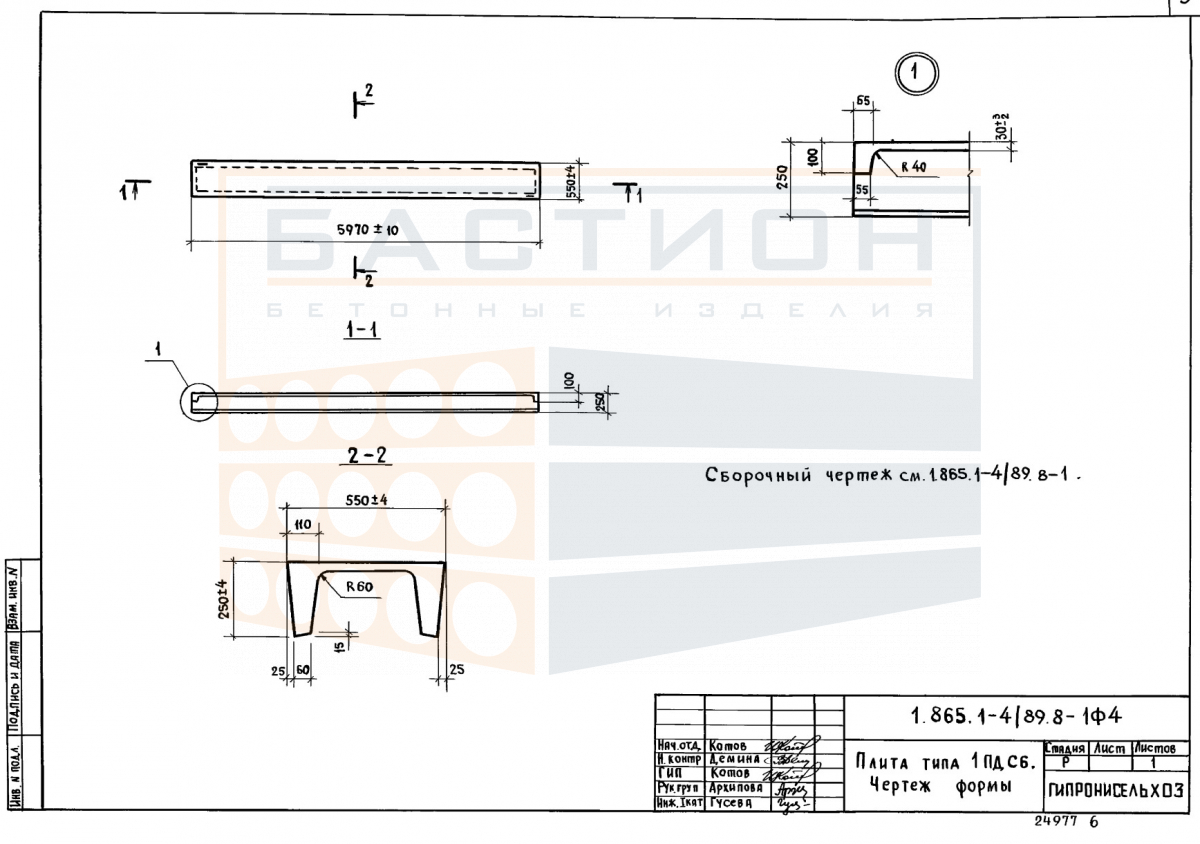

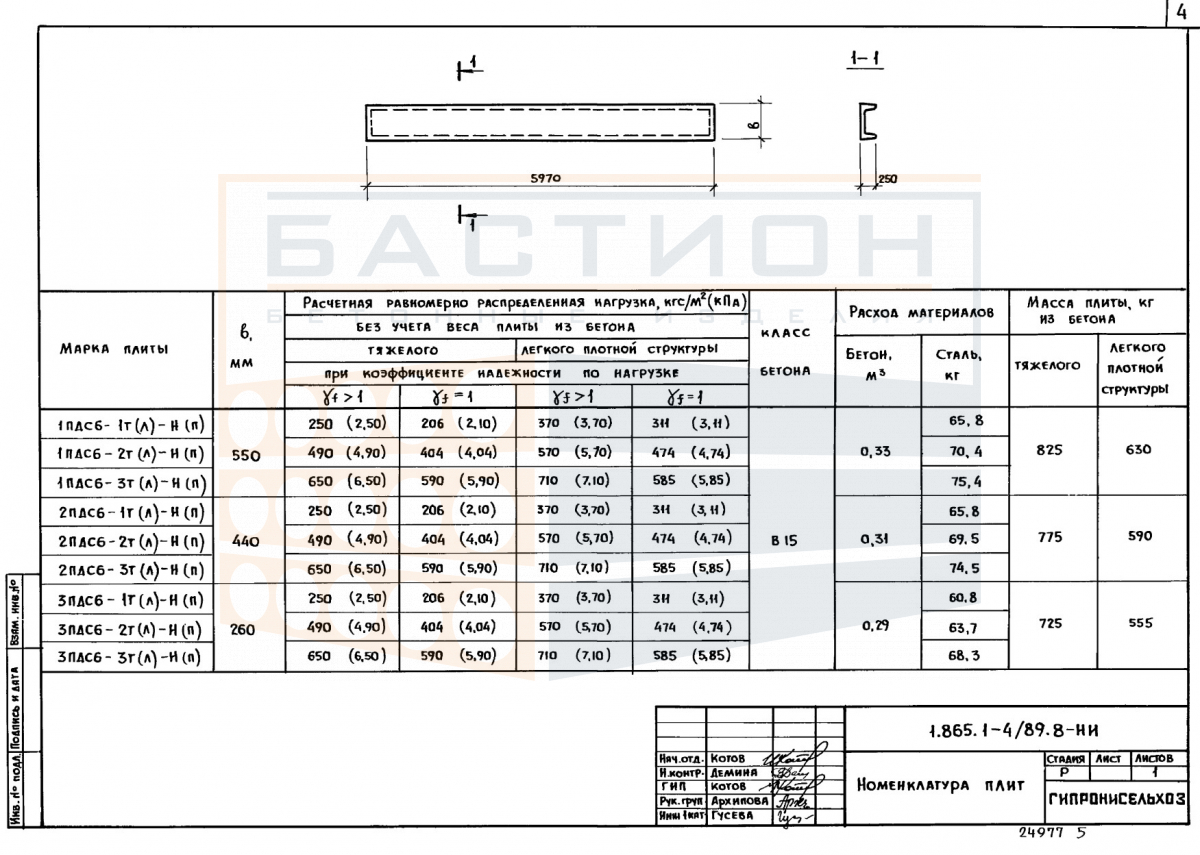

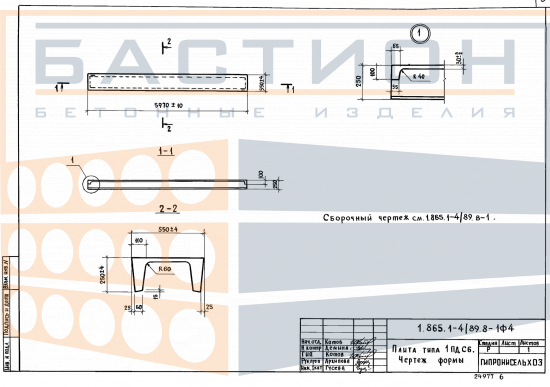

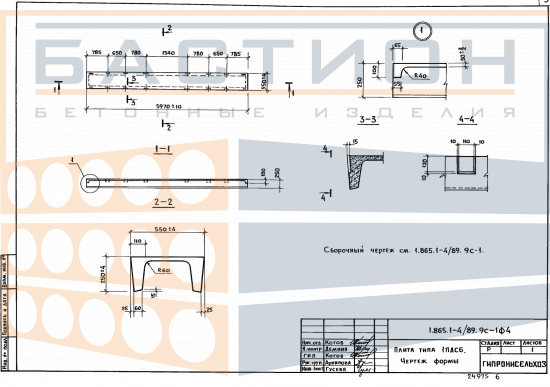

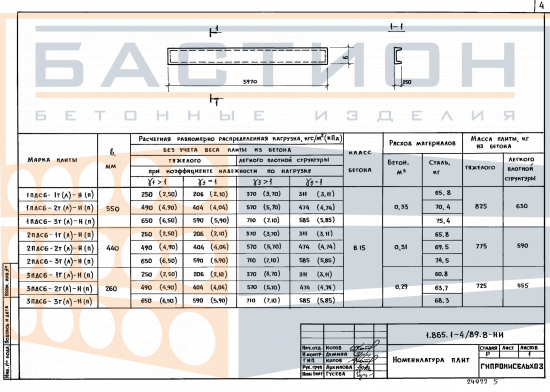

Плита покрытия доборная ребристая 1ПДС6 - 1л - Н (п) (С), серия 1.865.1-4/89

Плита покрытия доборная ребристая 1ПДС6 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для заполнения участков покрытия между основными ребристыми плитами. Изделие входит в состав сборного перекрытия или покрытия и воспринимает нагрузки от вышележащих конструкций, снега и оборудования, передавая их на несущие балки, ригели или стропильные конструкции. Материал — тяжелый бетон с внутренним стальным армированием, обеспечивающим восприятие изгибающих усилий.

Типоразмер относится к серии 1.865.1-4/89, которая разработана для применения в покрытиях отапливаемых и неотапливаемых зданий промышленного назначения. Узкая ширина 550 мм позволяет использовать плиту в качестве доборного элемента при пролетах 6 м. Монтаж изделия требует выверки опорных зон и обеспечения проектной глубины опирания. Повреждение ребер или торцов при транспортировке или установке снижает несущую способность элемента.

Область применения и технические особенности

Плита монтируется на опорные элементы (фермы, балки, прогоны) с опиранием по продольным ребрам. Положение плит фиксируется сваркой закладных деталей с последующим омоноличиванием швов. При установке необходимо обеспечить совпадение монтажных петель с петлями смежных плит для правильного формирования стыков.

• Предназначена для использования в покрытиях с шагом несущих конструкций 6 м в составе решений серии 1.865.1-4/89.
• Опирание производится на продольные ребра; торцевые участки не предназначены для восприятия нагрузок без дополнительных опор.
• Швы между плитами заполняются бетоном по проекту; в швах размещаются арматурные связи для обеспечения диска жесткости.
• Монтаж выполняется с использованием стропов за четыре петли; перекос при подъеме не допускается.
• Запрещается вырезать отверстия или штрабы в ребрах; все проходы коммуникаций предусматриваются проектными решениями.
• Изделие не предназначено для опирания на него тяжелых стеновых панелей или колонн без усиления узлов.
• Хранение и транспортировка осуществляются в горизонтальном положении на прокладках, расположенных в опорных зонах.

Соблюдение проектных решений по опиранию и стыковке плит обеспечивает совместную работу элементов в составе горизонтального диска жесткости.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки укладываются в местах, соответствующих опорным зонам: под продольными ребрами. Между рядами плит прокладки располагаются строго по одной вертикальной линии. Выступающие части (монтажные петли, ребра) не должны опираться на смежные изделия.

Транспортировка осуществляется в положении «лежа» с фиксацией от продольных и поперечных смещений. Запрещается перевозка навалом или с опиранием на торцы. Погрузка и разгрузка производятся с использованием траверс, исключающих перекос плит. Сбрасывание изделий при выгрузке не допускается.
