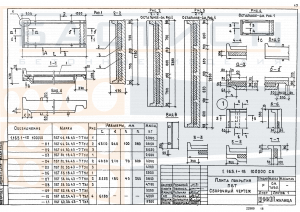

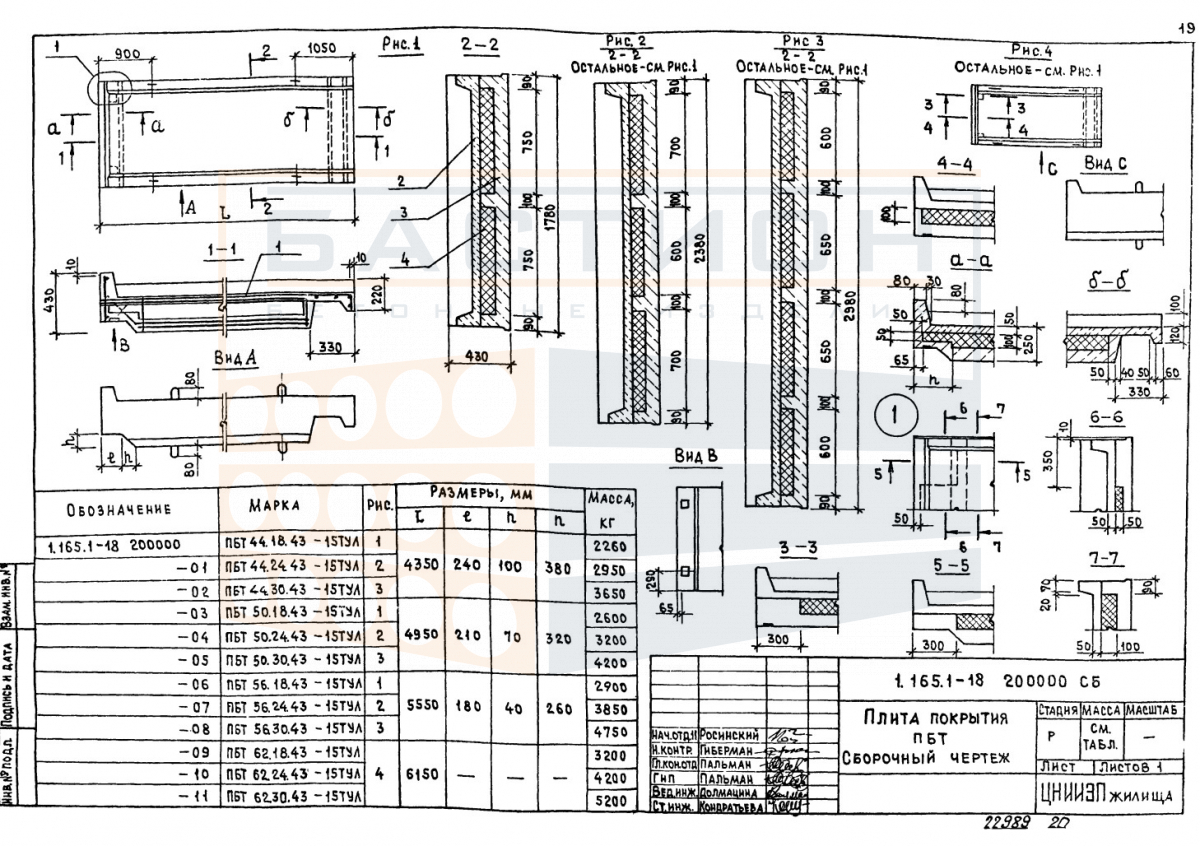

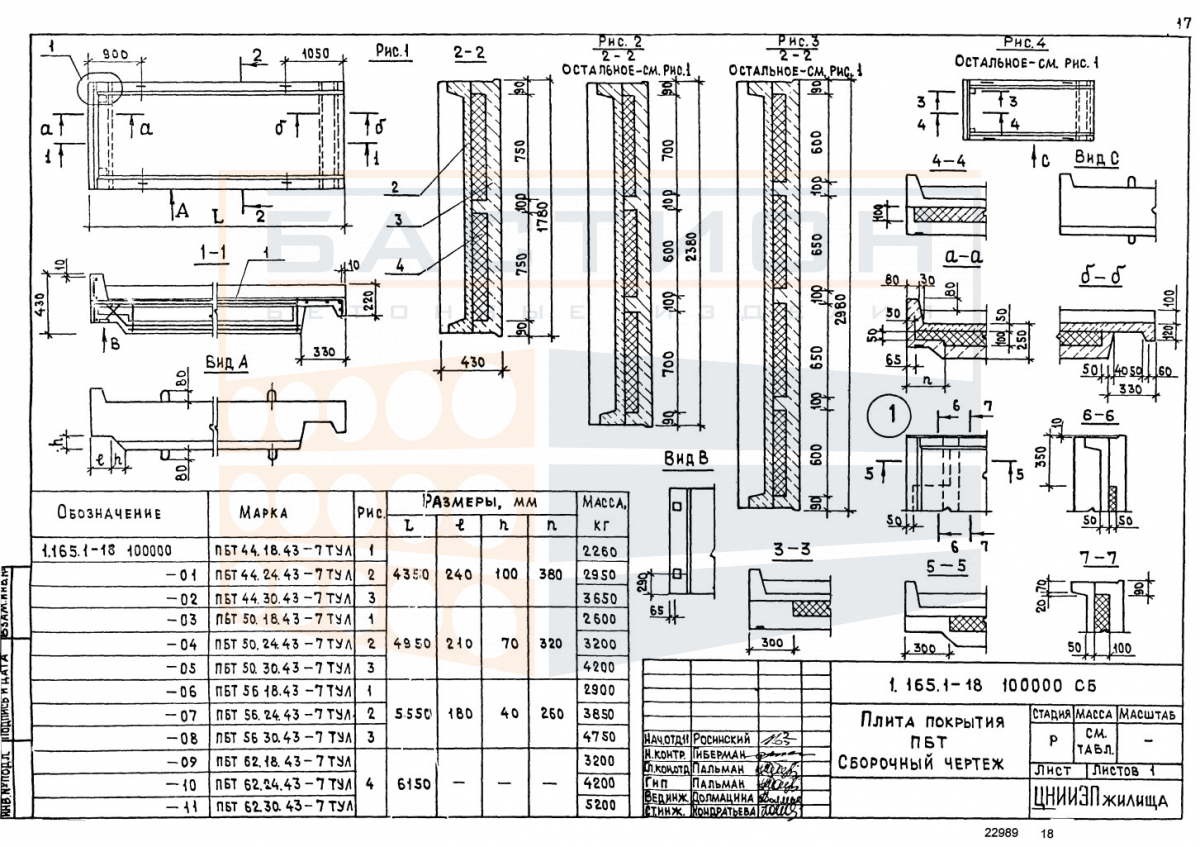

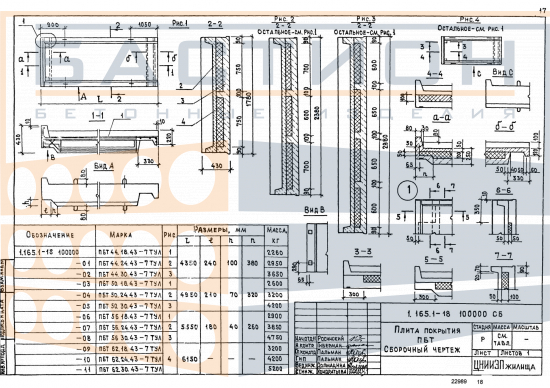

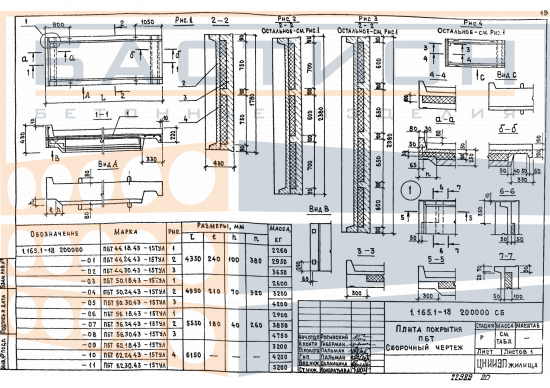

Плита покрытия ребристая ПБТ 62.30.43-7 ТУЛ (ПБТ 62.30.43-15 ТУЛ), серия 1.165.1-18

Плита покрытия ребристая ПБТ 62.30.43-7 ТУЛ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытий промышленных и общественных зданий. Конструкция плиты выполнена из тяжелого бетона с внутренним стальным армированием, что обеспечивает восприятие эксплуатационных нагрузок. Продольные и поперечные ребра образуют жесткую пространственную систему, работающую в пролете между опорными узлами.

Изделие относится к серии 1.165.1-18, регламентирующей типоразмеры и конструктивные решения ребристых плит покрытия. Плита предназначена для укладки на несущие элементы каркаса — стропильные фермы, балки или ригели. Торцевые зоны плиты являются опорными и не должны повреждаться при транспортировке и монтаже. Опирание осуществляется по проектным отметкам с обеспечением расчетной глубины. Несоблюдение требований к опиранию может вызвать перераспределение усилий и снижение несущей способности конструкции.

Область применения и технические особенности

Монтаж плиты выполняется с использованием крана соответствующей грузоподъемности. Строповка производится за монтажные петли, расположенные в ребрах. После установки плиты в проектное положение выполняется анкеровка и омоноличивание стыков между смежными элементами. Швы заполняются мелкозернистым бетоном по проекту для обеспечения совместной работы плит в покрытии.

• Плита работает в составе покрытия, воспринимая нагрузку от кровли, снега, оборудования и передавая ее на несущие элементы каркаса.
• Ребристая конструкция обеспечивает повышенную жесткость при относительно меньшей массе по сравнению со сплошными плитами аналогичного пролета.
• Опирание плиты должно выполняться на очищенные и выверенные по отметкам опорные площадки ферм или балок.
• Торцевые зоны плиты содержат закладные детали для соединения с несущими конструкциями и анкеровки.
• При монтаже не допускается опирание плиты на ребра или полки вне опорных зон — это может вызвать трещинообразование.
• После монтажа все стыки между плитами омоноличиваются для обеспечения жесткости диска покрытия.
• Пустоты между ребрами не предназначены для пропуска коммуникаций без согласования с проектом.

Технические параметры плиты — длина 6150 мм, ширина 2980 мм и высота 430 мм — учитываются при подборе крана, расчете штабеля и определении схемы транспортировки.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны укладываются деревянные прокладки, располагаемые строго по вертикали в каждом ряду. Высота штабеля ограничивается устойчивостью и допустимой нагрузкой на нижние плиты. При хранении на открытом складе плиты защищают от атмосферных воздействий, особенно торцевые поверхности.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения. Запрещается перевозка плит навалом. Погрузка и выгрузка производятся с использованием строп за монтажные петли, без ударов и перекосов. Не допускается опирание плит на ребра при перевозке.
