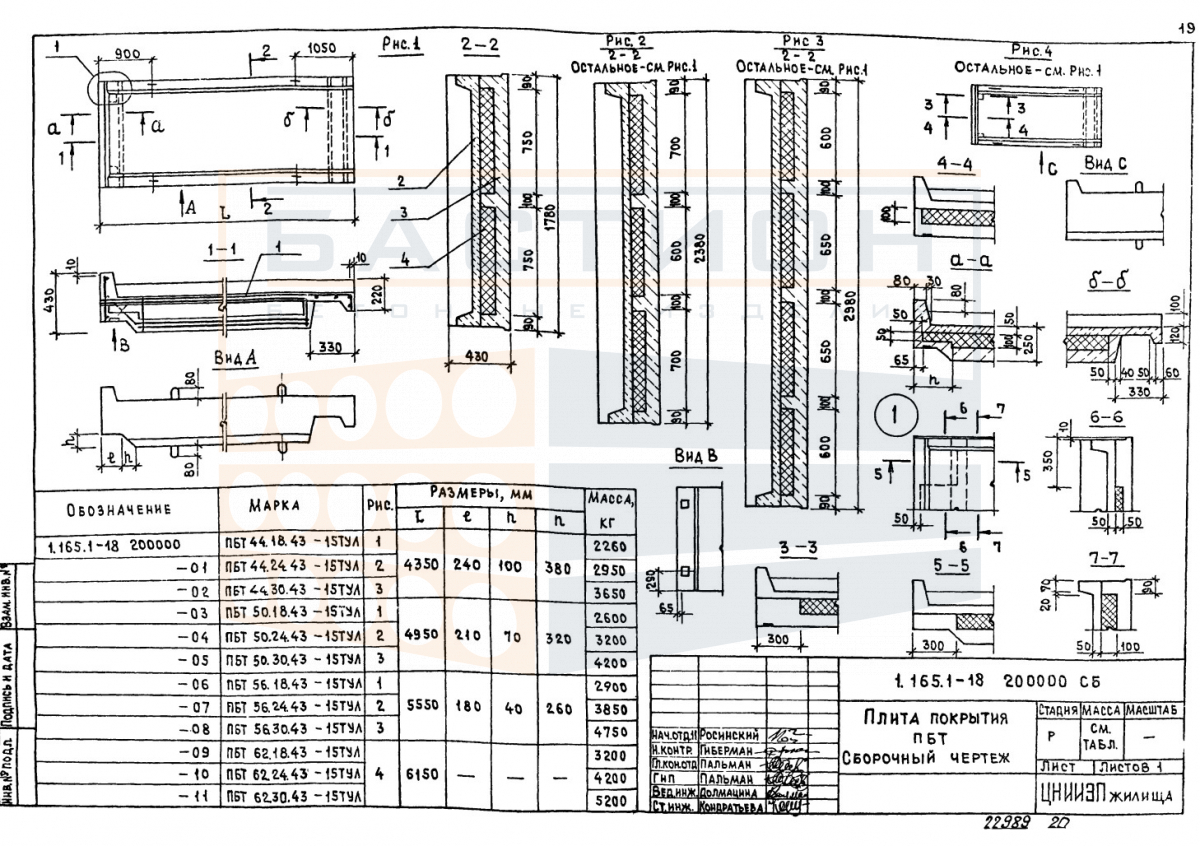

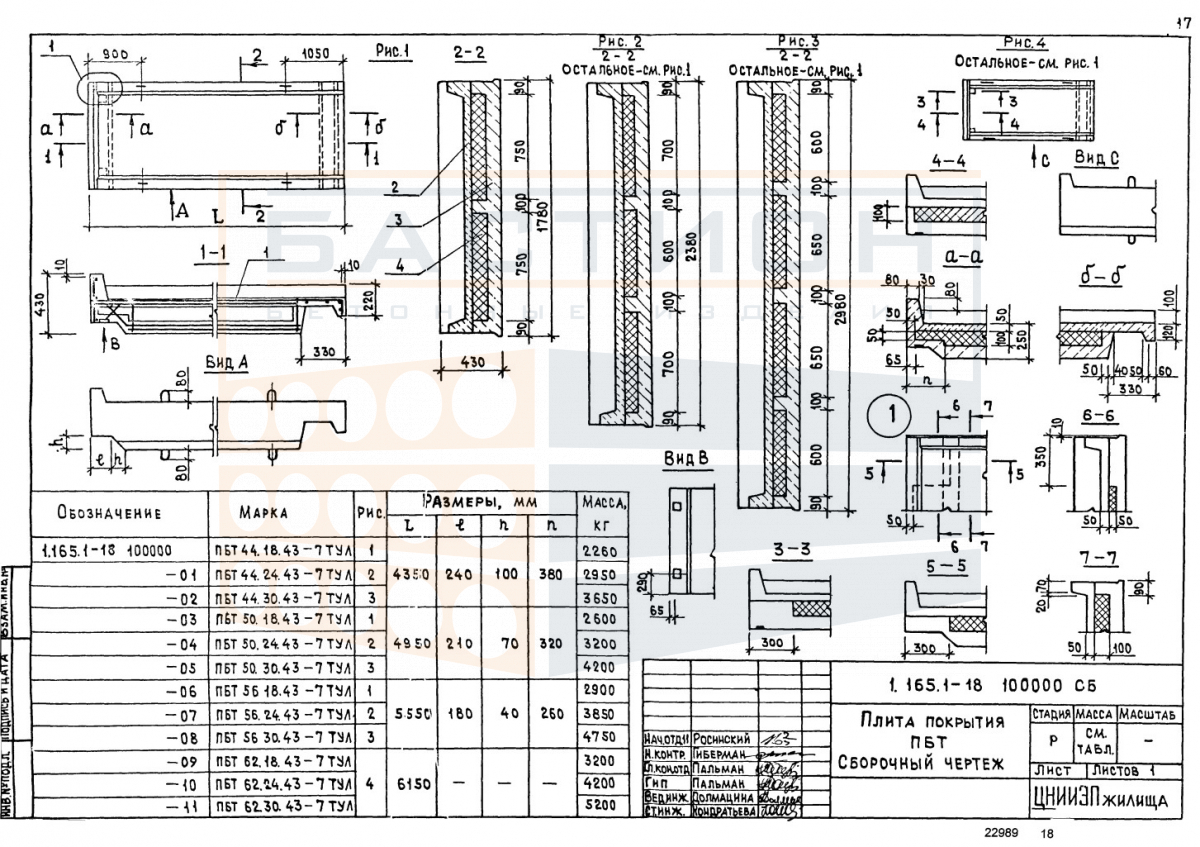

Плита покрытия ребристая ПБТ 56.30.43-7 ТУЛ (ПБТ 56.30.43-15 ТУЛ), серия 1.165.1-18

Плита покрытия ребристая ПБТ 56.30.43-7 ТУЛ (ПБТ 56.30.43-15 ТУЛ) серии 1.165.1-18 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования покрытия промышленных и производственных сооружений. Изделие относится к категории ребристых плит, в которых продольные и поперечные ребра обеспечивают жесткость и восприятие изгибающих нагрузок от кровли, снега и технологического оборудования.

Применение плит данной серии позволяет перекрывать пролеты с шагом колонн до 6 м. Конструкция ребристой плиты рассчитана на опирание по коротким сторонам на ригели или балки каркаса. При проектировании и монтаже необходимо обеспечить проектную глубину опирания и исключить повреждение торцевых зон, через которые передаются усилия. Ошибки при установке, такие как недостаточная глубина опирания или перекос, могут привести к перераспределению нагрузок и снижению несущей способности перекрытия.

Область применения и технические особенности

Плиты ребристые ПБТ применяются в отапливаемых и неотапливаемых зданиях с нормальным и пониженным влажностным режимом эксплуатации. Укладка ведется по ригелям, балкам или стальным фермам с последующим омоноличиванием швов. Монтажные петли обеспечивают строповку при подъеме и установке. Плиты должны закрепляться сваркой закладных деталей к опорным элементам по проекту.

• Продольные и поперечные ребра плиты работают как балки, воспринимающие изгибающий момент от равномерно распределенных нагрузок покрытия, включая собственный вес кровли и снеговые воздействия.
• Опирание плиты выполняется на ригели или балки каркаса здания; глубина опирания и конструкция стыков определяются рабочими чертежами серии 1.165.1-18.
• Торцевые зоны плиты содержат элементы для анкеровки; повреждение торцов при монтаже или транспортировке может привести к снижению несущей способности и трещинообразованию.
• При укладке необходимо контролировать отметки опорных площадок; отклонения плоскости плиты по высоте более допустимых значений нарушают совместную работу диска покрытия.
• Швы между плитами покрытия заполняются бетонной смесью класса по проекту; омоноличивание обеспечивает жесткость перекрытия и распределение горизонтальных нагрузок.
• Не допускается устройство дополнительных проемов в плите без согласования с проектной организацией; нарушение армирования в ребрах ведет к преждевременному разрушению.

Параметры подъема, монтажа и фиксации плит уточняются в соответствии с проектом производства работ. Строповка производится с использованием всех монтажных петель, без перекосов и резких рывков.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки размещаются в местах расположения опорных площадок плиты — по линии продольных ребер. Прокладки нижележащего ряда должны находиться строго над прокладками верхнего ряда для исключения изгиба выступающих частей. Высота штабеля ограничивается массивом, не допускающим повреждения нижних изделий под действием нагрузки.

Транспортировка производится в автомобильном или железнодорожном транспорте с обязательной фиксацией плит от смещения. Изделия укладываются на деревянные прокладки, исключающие касание металла к бетону. Запрещается перевозка плит в навальном виде; подъем с использованием крана выполняется за монтажные петли с соблюдением правил строповки. Удары, падения и опирание на слабые кромки не допускаются.
