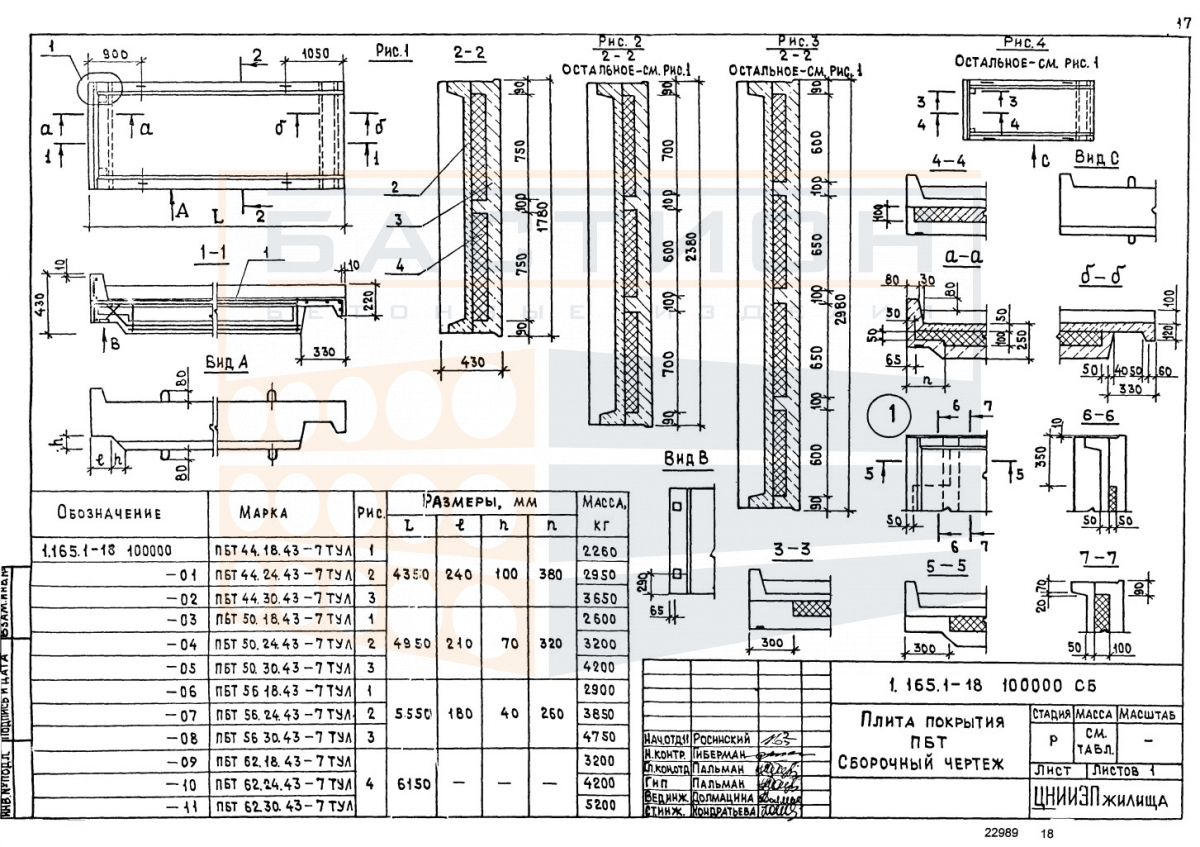

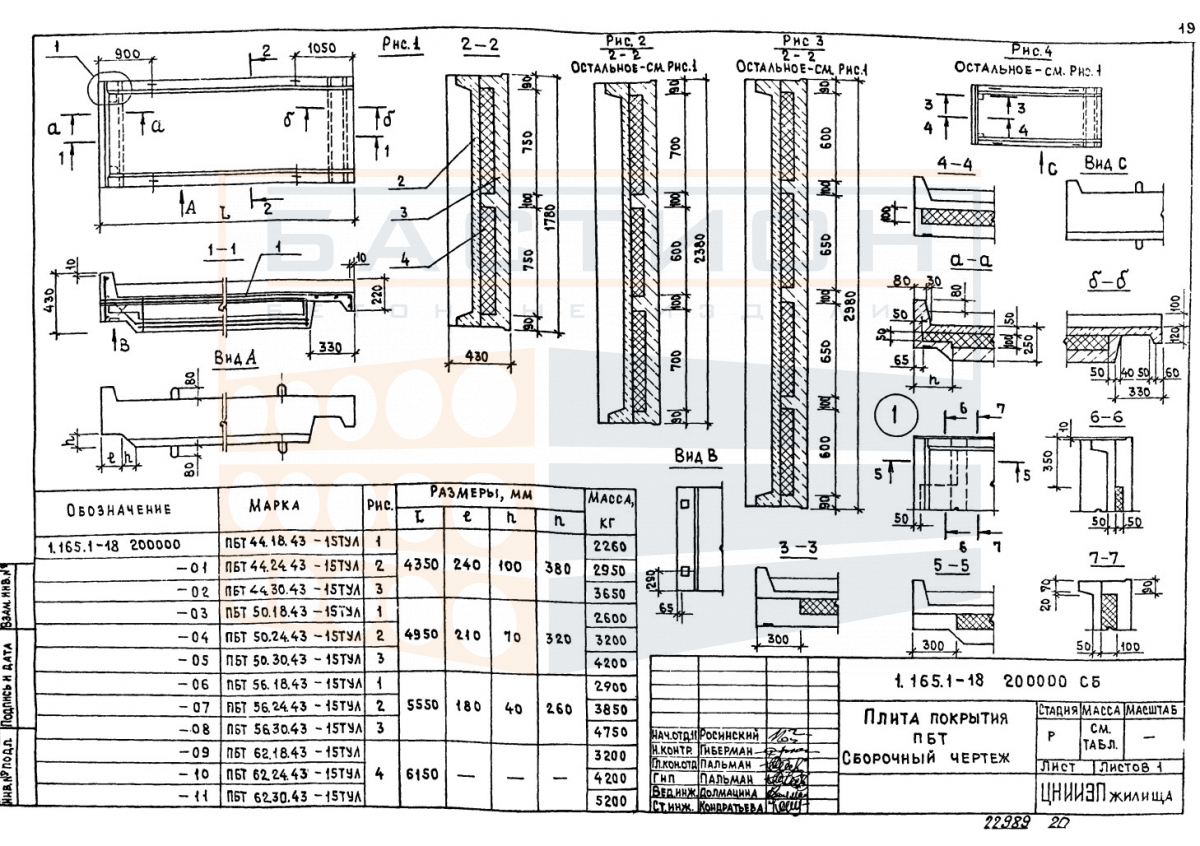

Плита покрытия ребристая ПБТ 62.24.43-7 ТУЛ (ПБТ 62.24.43-15 ТУЛ), серия 1.165.1-18

Плита покрытия ребристая ПБТ 62.24.43-7 ТУЛ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия в зданиях с железобетонным каркасом. Изделие относится к серии 1.165.1-18, предназначенной для сборных железобетонных ребристых плит покрытий и перекрытий. Конструкция с продольными и поперечными ребрами обеспечивает жесткость и восприятие изгибающих нагрузок от собственного веса, снега, оборудования и других воздействий. Материал — тяжелый бетон с внутренним стальным армированием, что гарантирует несущую способность и долговечность в условиях эксплуатации.

Плита применяется в качестве элемента покрытия промышленных, складских, сельскохозяйственных и общественных зданий. Работает в пролете между несущими балками, фермами или ригелями, передавая нагрузки на каркас. Выбор типоразмера и класса по несущей способности (7 или 15) зависит от проектных нагрузок и пролета. Неправильное опирание, перекос или повреждение торцевых зон могут привести к снижению несущей способности и аварийным ситуациям. Монтаж должен выполняться в строгом соответствии с проектом и рабочей документацией серии.

Область применения и технические особенности

Монтаж ребристых плит покрытия ПБТ выполняется на несущие конструкции каркаса: железобетонные или стальные балки, фермы, ригели с обеспечением проектной глубины опирания. Опирание осуществляется по коротким сторонам (на ребра), продольные ребра располагаются вдоль пролета. Перед установкой проверяются отметки опорных площадок и их горизонтальность. Сопряжение плит между собой и с несущими элементами предусматривает анкеровку и омоноличивание швов для обеспечения жесткости диска покрытия.

• Изделие работает в пролете между опорными конструкциями, воспринимая равномерно распределенные и сосредоточенные нагрузки от покрытия, снега, оборудования.
• Торцевые зоны плиты (участки опирания) не должны повреждаться при строповке, транспортировке и монтаже; нарушение целостности ребер в этих зонах недопустимо.
• Монтажное положение фиксируется по разбивочным осям; перекос плиты относительно горизонтальной плоскости не должен превышать значений, установленных проектом.
• Швы между смежными плитами заполняются бетонной смесью или раствором по проектному решению для обеспечения совместной работы элементов.
• Пустоты и каналы в ребрах не предназначены для прокладки коммуникаций, если иное не предусмотрено рабочими чертежами.
• Для подъема изделия используются монтажные петли, расположенные в ребрах; строповка должна обеспечивать равномерное натяжение всех ветвей.

После установки плит и омоноличивания стыков формируется жесткий горизонтальный диск, передающий горизонтальные усилия (ветровые, сейсмические) на вертикальные несущие элементы. Качество монтажа влияет на геометрическую неизменяемость каркаса и долговечность покрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Под опорные зоны (места опирания ребер) укладываются деревянные или бетонные прокладки, располагаемые строго по вертикали в каждом штабеле. Высота штабеля не должна превышать значений, указанных в проекте складирования, во избежание повреждения нижних изделий. Монтажные петли и ребра защищаются от ударов и сколов.

Транспортировка осуществляется в горизонтальном положении с фиксацией от продольных и поперечных смещений. Перевозка навалом запрещена. Погрузка и выгрузка производятся с использованием строп за монтажные петли; запрещается подъем за ребра или полку. Ударные нагрузки и кантование в процессе разгрузки не допускаются.
