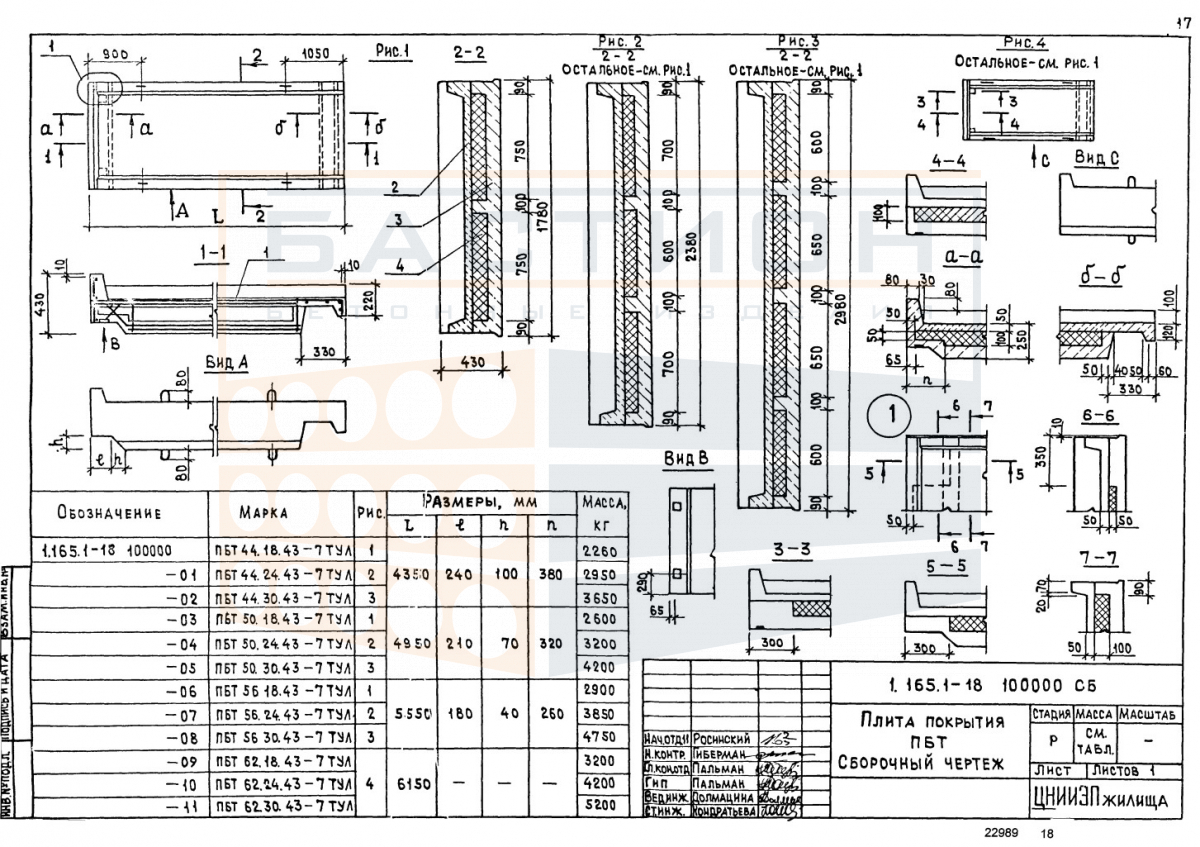

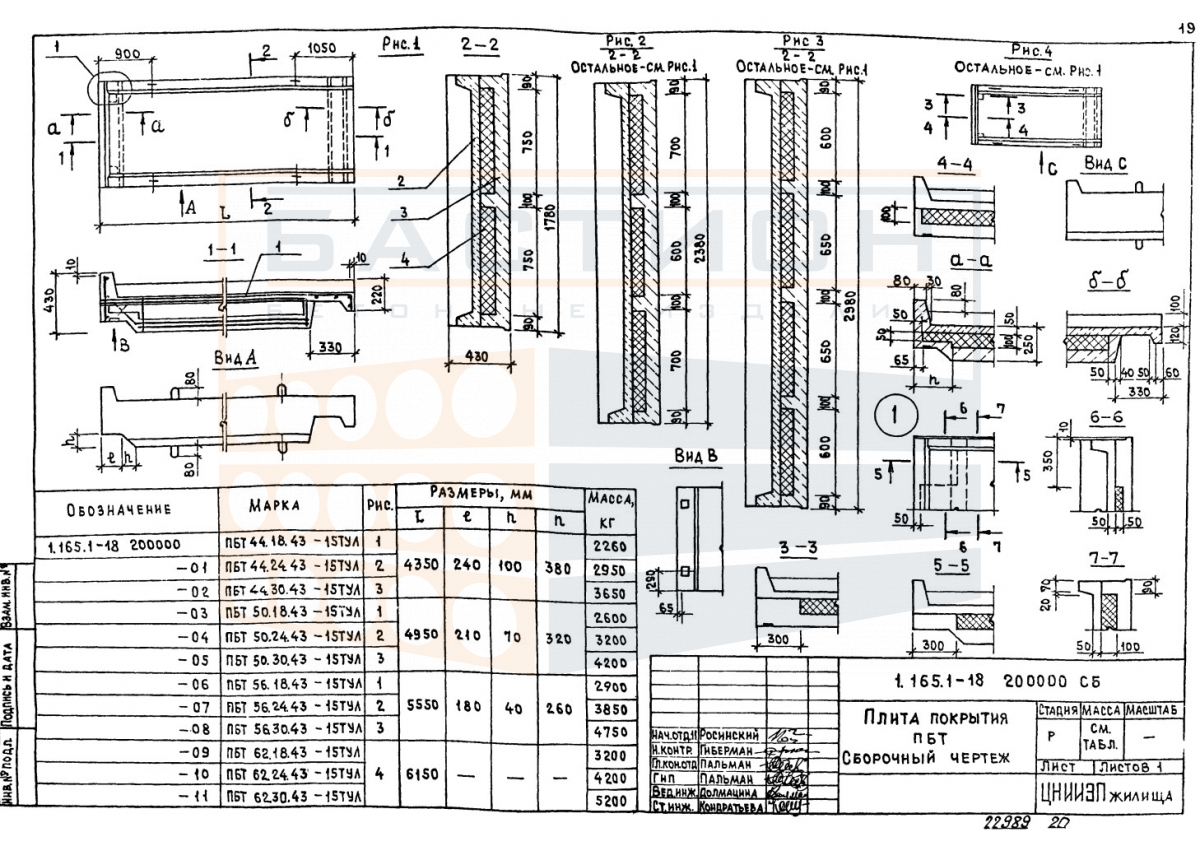

Плита покрытия ребристая ПБТ 50.30.43-7 ТУЛ (ПБТ 50.30.43-15 ТУЛ), серия 1.165.1-18

Плита покрытия ребристая ПБТ 50.30.43-7 ТУЛ (серия 1.165.1-18) — это железобетонный элемент сборного покрытия или перекрытия, предназначенный для восприятия вертикальных нагрузок и передачи их на несущие конструкции. Ребра жесткости, образующие каркас плиты, обеспечивают необходимую несущую способность при относительно небольшом собственном весе. Типоразмер разработан в составе серии 1.165.1-18 для применения в зданиях с заданным шагом опор.

При монтаже плита ориентируется продольными ребрами вниз, опираясь на ригели или балки. Требуемая глубина опирания задается проектом и контролируется при установке. Торцевые участки ребер чувствительны к повреждениям, так как в них расположена арматура. Швы между плитами заполняются бетоном или раствором с омоноличиванием, что обеспечивает их совместную работу.

Область применения и технические особенности

Установка плиты выполняется на подготовленные опорные поверхности по проектным отметкам. Опирание ведется по двум сторонам на продольные ребра. Выверка по осям и использование закладных деталей обеспечивают правильное сопряжение. После монтажа выполняется анкеровка и замоноличивание стыков.

• Работа плиты в пролете между опорами основана на восприятии изгибающих моментов продольными и поперечными ребрами жесткости.
• Глубина опирания на ригель, балку или стену должна соответствовать проекту; недостаточное опирание ведет к концентрации напряжений в торцевых зонах.
• Запрещается строповка с перекосом и удары по ребрам при разгрузке, так как это вызывает сколы и обнажение арматуры.
• Швы между смежными плитами заполняются мелкозернистым бетоном; омоноличивание распределяет локальные нагрузки по перекрытию.
• Складирование выполняется в горизонтальном положении на ровном основании с прокладками в опорных зонах; прокладки соседних рядов располагаются по вертикали.

Выполнение указанных требований при монтаже и эксплуатации сохраняет несущую способность плиты и обеспечивает совместную работу элементов в соответствии с проектом.

Правила хранения и транспортировки изделия

Плиты серии 1.165.1-18 хранят в горизонтальном положении на выровненной площадке. Прокладки устанавливают под продольными ребрами в местах, соответствующих положению опор. Вертикальное совпадение прокладок в штабеле обязательно для предотвращения изгиба. Высота штабеля определяется условиями устойчивости.

При транспортировке плиту фиксируют упорами и ремнями, исключающими смещение. Строповка выполняется за монтажные петли. Запрещается перемещение волоком и удары по ребрам. Погрузочно-разгрузочные работы ведутся с применением подъемного оборудования.
