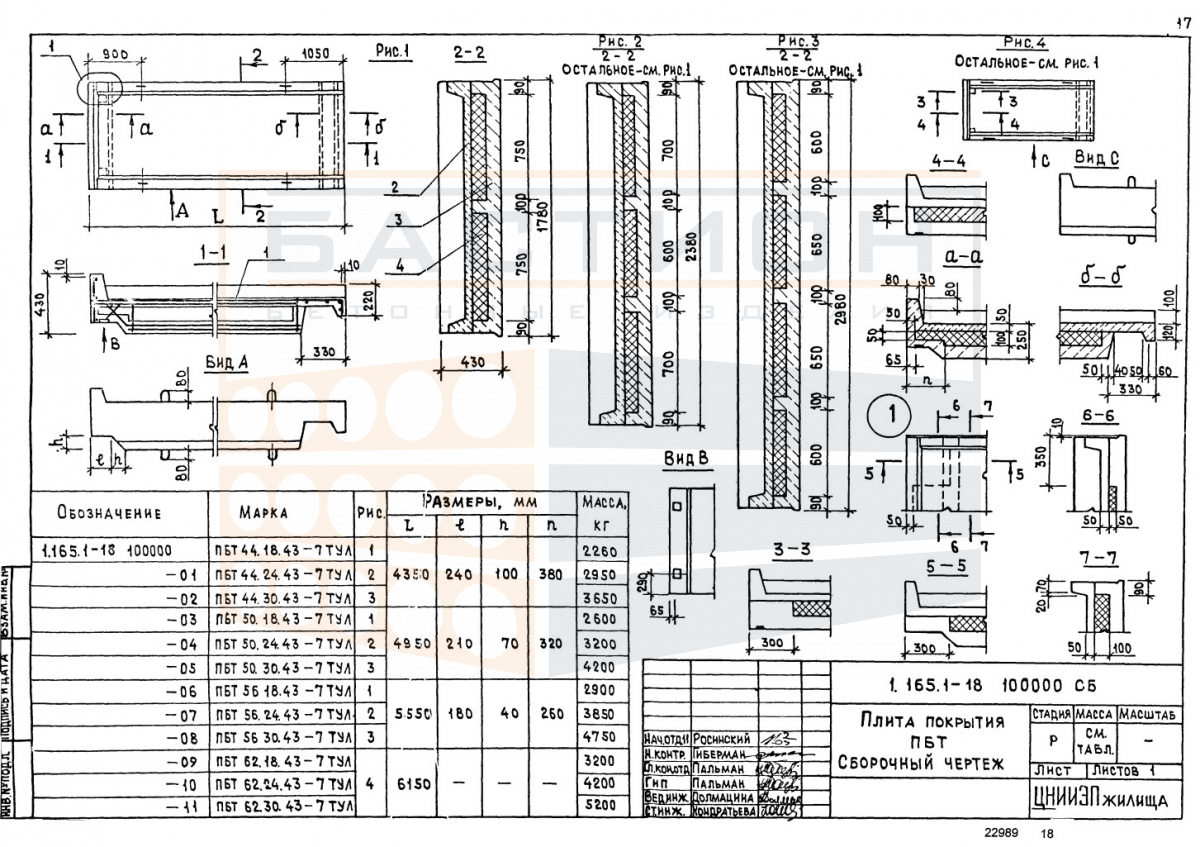

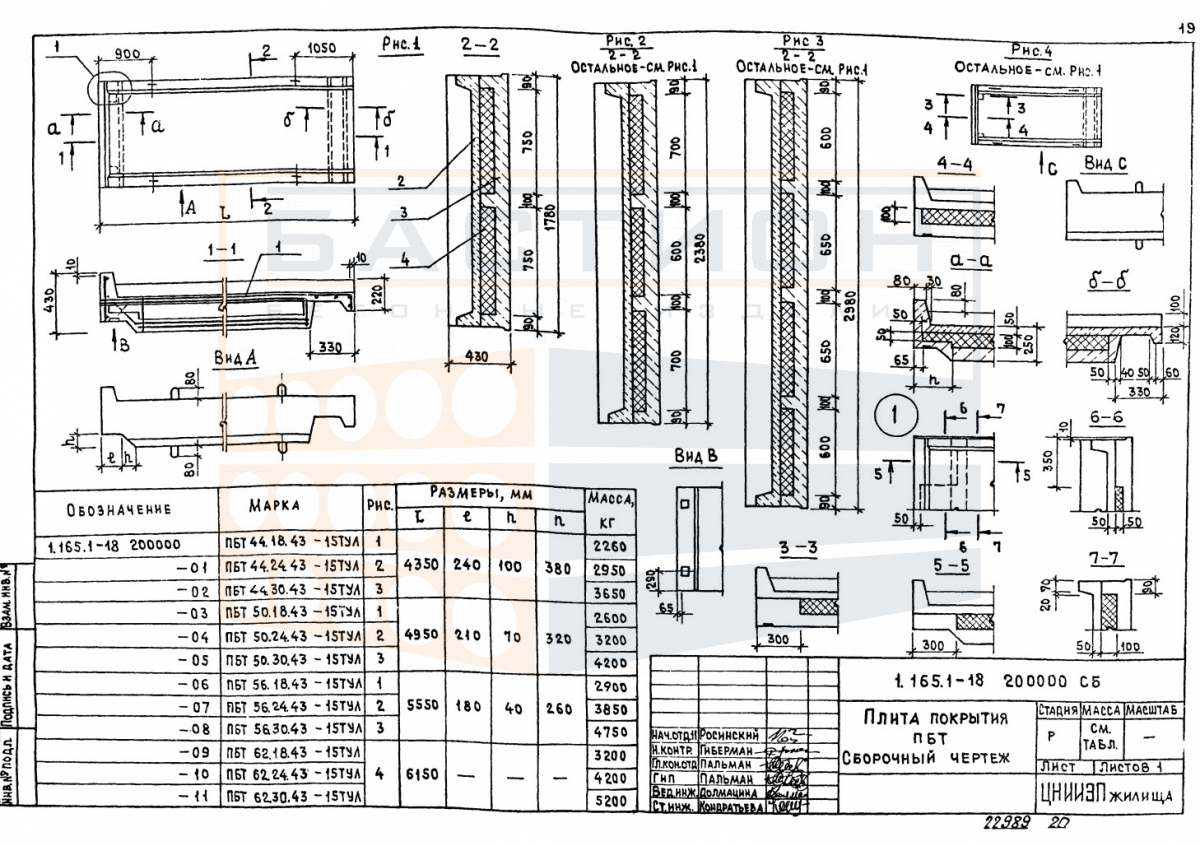

Плита покрытия ребристая ПБТ 56.24.43-7 ТУЛ (ПБТ 56.24.43-15 ТУЛ), серия 1.165.1-18

Плита покрытия ребристая ПБТ 56.24.43-7 ТУЛ (ПБТ 56.24.43-15 ТУЛ) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия или перекрытия в промышленных и гражданских объектах. Ребристая конструкция обеспечивает восприятие изгибающих нагрузок за счёт продольных и поперечных рёбер, что позволяет передавать усилия на опорные элементы — балки, ригели или стены.

Изделие относится к серии 1.165.1-18 и предназначено для использования в зданиях с шагом поперечных несущих конструкций, соответствующим параметрам плиты. При монтаже важно соблюдать проектное положение, ориентируя рёбра вдоль пролёта. Неправильная установка или недостаточная глубина опирания могут привести к перераспределению усилий и снижению несущей способности элемента.

Область применения и технические особенности

Монтаж плиты выполняется на выровненные опорные поверхности с обеспечением проектной глубины опирания по чертежам серии 1.165.1-18. Для подъёма используются монтажные петли, расположенные симметрично относительно центра тяжести. После установки швы между плитами заполняются бетоном или раствором по проекту, что обеспечивает совместную работу соседних элементов и распределение нагрузок.

• Рёбра плиты воспринимают изгибающие моменты и перерезывающие силы, передавая нагрузки на опоры; ориентация рёбер при монтаже должна строго совпадать с направлением пролёта.
• Глубина опирания на несущие конструкции задаётся рабочей документацией; при недостаточном опирании возможно обрушение или образование трещин в теле плиты.
• Поверхность плиты и торцевые зоны не должны иметь сколов и раковин, снижающих защитные свойства бетона; повреждения в зоне петель не допускаются.
• Стыки между плитами омоноличиваются по проектным требованиям; швы армируются и бетонируются для обеспечения жёсткости перекрытия.
• Монтажные петли предназначены только для строповки и погрузочно-разгрузочных работ — закладывать их в несущие узлы запрещено.
• Плита не предназначена для опирания на несущие элементы, не предусмотренные проектом; любые изменения места опирания требуют перерасчёта.
• Перед монтажом необходимо проверить соответствие отметок опорных поверхностей проектным значениям; перекос плиты при установке не допускается.

Технические параметры опирания и узлы сопряжения конкретизируются в рабочей документации серии 1.165.1-18. Соблюдение этих требований обеспечивает статическую работу плиты в составе перекрытия и предотвращает аварийные ситуации.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном, твёрдом основании. Для предотвращения деформаций и повреждений между плитами укладываются прокладки из дерева или другого упругого материала, расположенные строго в местах опирания — вдоль рёбер в опорных зонах. Прокладки соседних рядов должны находиться на одной вертикальной линии. Высота штабеля назначается исходя из схемы складирования с учётом массы изделий и прочности основания.

Транспортировка плит осуществляется в горизонтальном положении с надёжной фиксацией от продольных и поперечных смещений. Запрещается перевозка плит навалом, а также с опиранием на рёбра или слабые кромки. Погрузка выполняется с использованием монтажных петель плавным способом, без рывков и ударов. В процессе перевозки необходимо исключить соприкосновение плит с выступающими элементами кузова и другими грузами.
