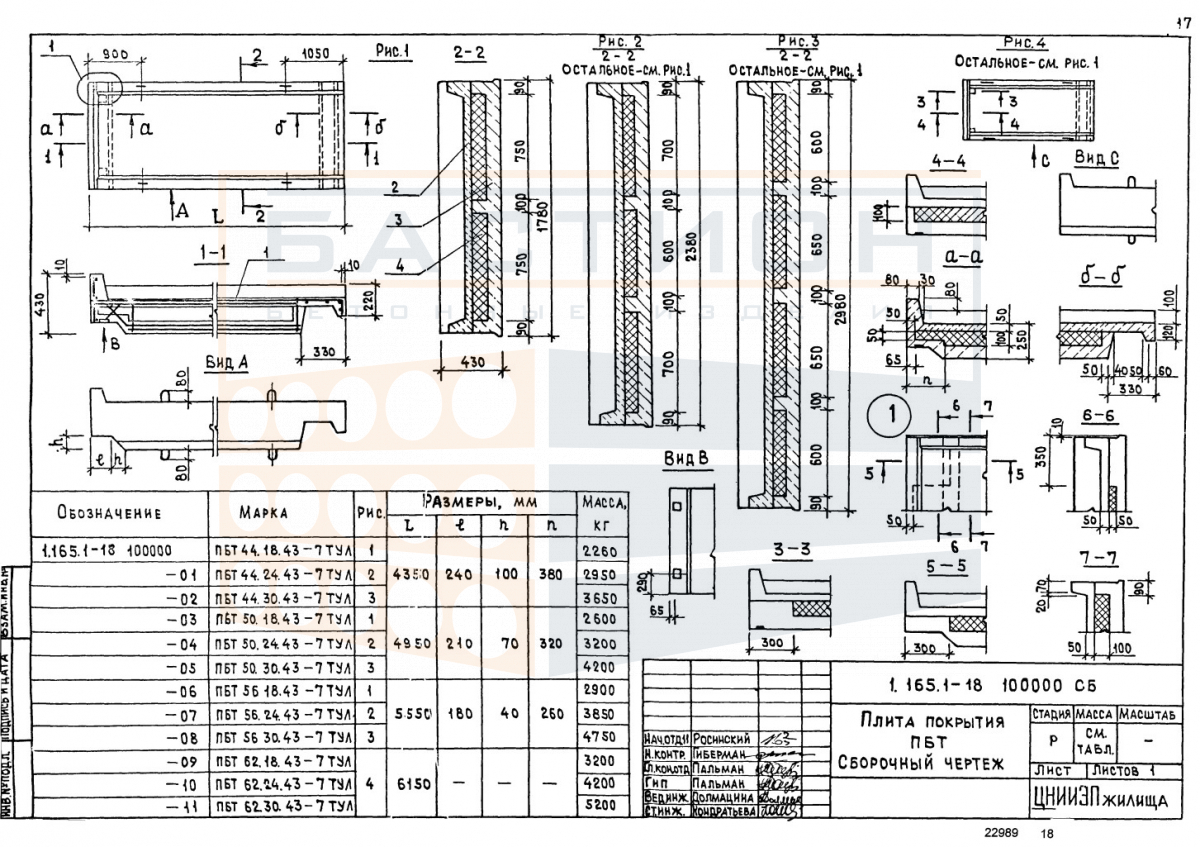

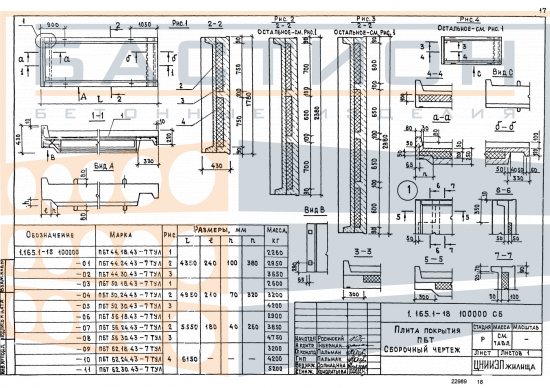

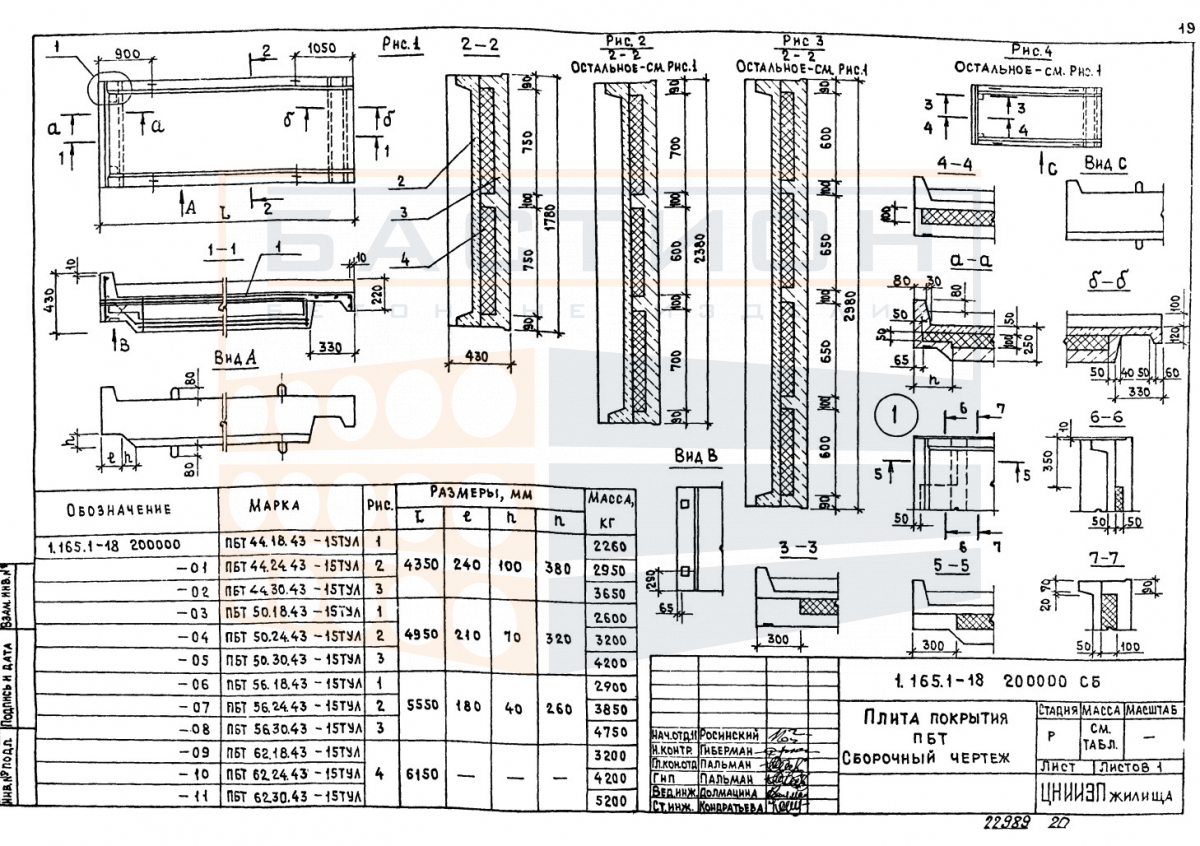

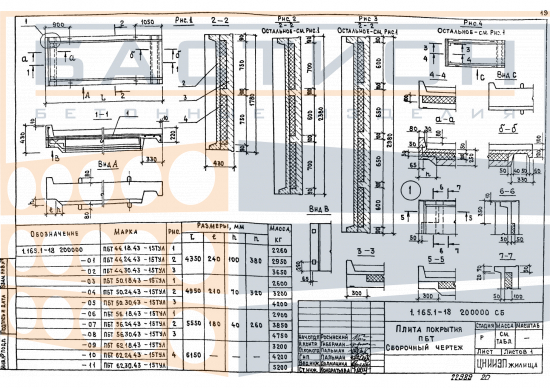

Плита покрытия ребристая ПБТ 56.18.43-7 ТУЛ (ПБТ 56.18.43-15 ТУЛ), серия 1.165.1-18

Плита покрытия ребристая ПБТ 56.18.43-7 ТУЛ (ПБТ 56.18.43-15 ТУЛ) серии 1.165.1-18 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия или перекрытия. Изделие относится к типу ребристых плит, в которых продольные и поперечные рёбра обеспечивают восприятие изгибающих нагрузок и распределение усилий на несущие опоры — ригели, балки или стены. Работа плиты основана на совместном действии полки и рёбер, что позволяет перекрывать пролёты значительной длины при относительно небольшом расходе материала.

Применение данного типоразмера характерно для промышленных и гражданских зданий, где требуется высокая несущая способность перекрытия при шаге колонн или стен, соответствующем проектному решению серии 1.165.1-18. Недостаточная глубина опирания плиты на несущие конструкции или повреждение опорных зон при монтаже могут привести к перераспределению напряжений и снижению эксплуатационной надёжности перекрытия. Поэтому точность установки и соответствие проектным отметкам являются обязательными условиями монтажа.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности ригелей или стен с обеспечением проектной глубины опирания. Ориентация плиты должна соответствовать рабочей схеме: рёбра располагаются в продольном направлении пролёта. Сопряжение с соседними плитами осуществляется через заполнение швов бетоном или раствором по проекту. Анкеровка плит в несущие конструкции выполняется с помощью выпусков арматуры или закладных деталей.

• Плита работает в пролёте между опорами, воспринимая равномерно распределённые и сосредоточенные нагрузки от вышележащих конструкций и оборудования.
• Опирание плиты производится на ригели, балки или стены; глубина опирания задаётся рабочей документацией и контролируется при монтаже.
• Рёбра плиты обеспечивают жёсткость конструкции и препятствуют изгибу полки в продольном направлении.
• Швы между смежными плитами заполняются мелкозернистым бетоном с обеспечением совместной работы сборных элементов.
• Монтажное положение плиты фиксируется по проектным отметкам и осям, отклонения от геометрии не допускаются.
• Торцевые зоны плиты не должны подвергаться локальным ударам или сколам, так как это влияет на анкеровку арматуры.
• При монтаже используется траверса с равномерной строповкой за монтажные петли; перекос плиты недопустим.

После монтажа и омоноличивания стыков плита включается в совместную работу с каркасом здания, образуя жёсткий горизонтальный диск перекрытия.

Правила хранения и транспортировки изделия

При складировании плита укладывается в горизонтальном положении на ровное основание, исключающее деформацию. Опорные прокладки размещаются строго в местах, соответствующих опорным зонам — по линиям расположения рёбер. Высота штабеля определяется с учётом прочности прокладок и устойчивости нижних плит, при этом верхние плиты не должны опираться на кромки нижележащих.

Транспортировка плиты осуществляется в положении, аналогичном складированию, с надёжной фиксацией от продольного и поперечного смещения. Запрещается перевозка изделий навалом или с опиранием на выступающие части. Строповка производится за монтажные петли с использованием траверс, исключающих перекос и ударные нагрузки при погрузке и выгрузке.
