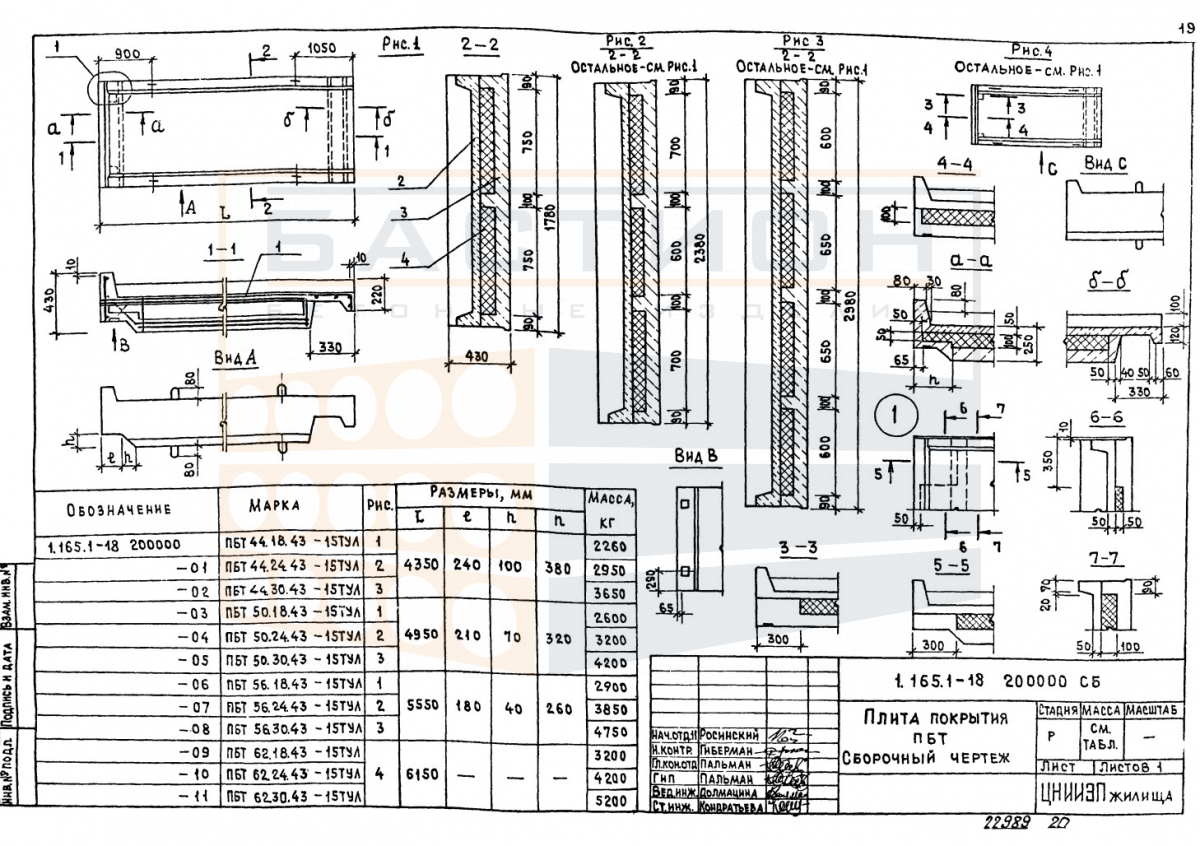

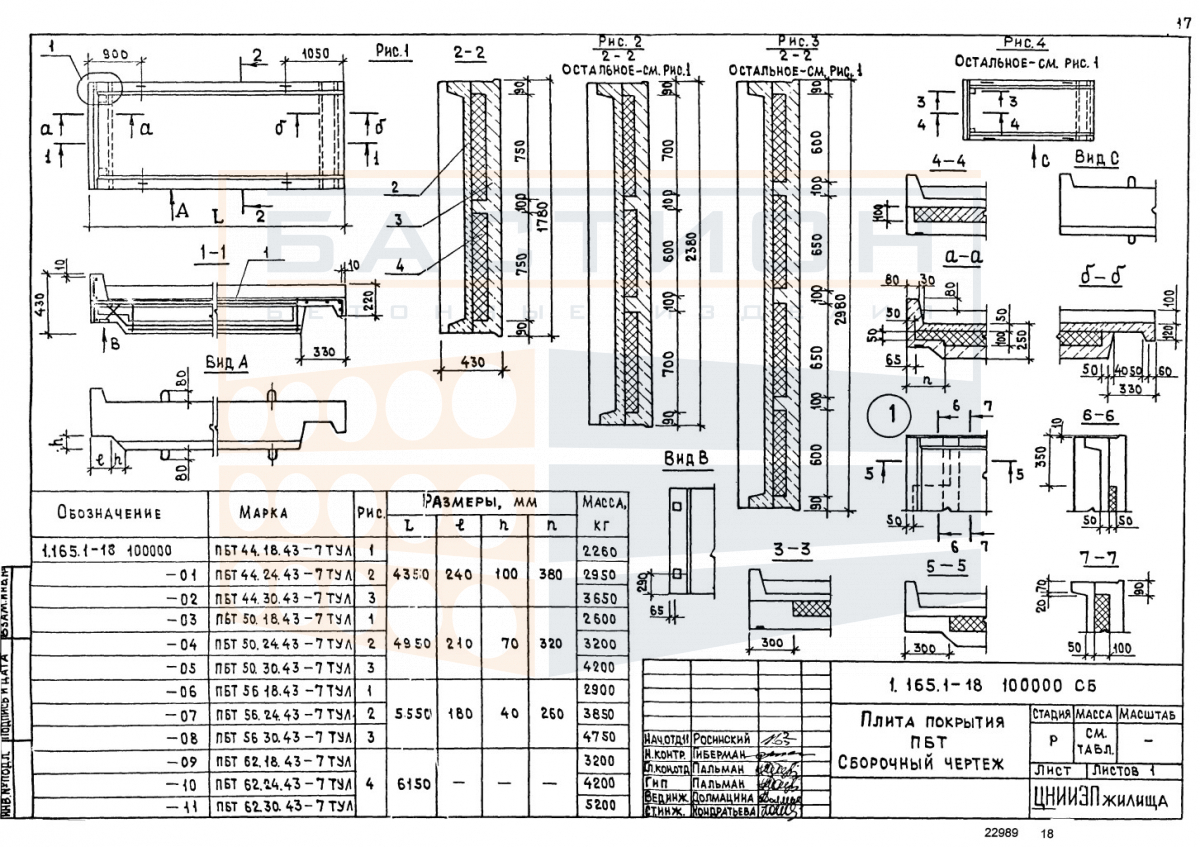

Плита покрытия ребристая ПБТ 50.18.43-7 ТУЛ (ПБТ 50.18.43-15 ТУЛ), серия 1.165.1-18

Плита покрытия ребристая ПБТ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (кровли) производственных, складских и общественных зданий. Изделие относится к серии 1.165.1-18, предназначенной для ребристых плит покрытий пролетами 18 м. Ребристая конструкция работает в пролете между несущими опорами, воспринимая нагрузку от кровельного пирога, снега, оборудования и передавая усилия на стропильные балки или фермы.

Плита рассчитана на эксплуатацию в составе сборного железобетонного каркаса с опиранием по контуру или по двум сторонам. Характер нагрузок включает равномерно распределенную нагрузку от собственного веса, кровли и временных воздействий. Неправильный выбор глубины опирания, перекос при монтаже или повреждение торцевых зон могут привести к перераспределению усилий и снижению несущей способности. Монтаж должен выполняться по проектной документации с проверкой геометрии опорных узлов.

Область применения и технические особенности

При монтаже плиты опираются на несущие конструкции (балки, фермы) с обеспечением проектной глубины опирания. Положение плиты фиксируется по осям и отметкам. Стыки между плитами и с опорными элементами омоноличиваются для создания жесткого диска покрытия. Ребра плиты ориентируются в пролет, что обеспечивает восприятие изгибающих моментов. В зоне опирания необходима установка закладных деталей и анкеровка для передачи сдвигающих усилий.

• Ребристая конструкция позволяет перекрывать пролеты до 18 м при относительно небольшой массе элемента.
• Плита поставляется с монтажными петлями для строповки; строповка производится за все петли одновременно.
• Торцевые зоны плиты содержат закладные детали для соединения с несущими элементами и соседними плитами.
• В процессе эксплуатации плита воспринимает нагрузки от кровли, снега, ветра и подвесного оборудования.
• Опирание должно выполняться на предварительно выверенные опорные площадки с отметками и осями.
• Швы между плитами заполняются бетоном или цементно-песчаным раствором для обеспечения совместной работы.
• Запрещено монтировать плиту с поврежденными ребрами, торцами или монтажными петлями.

Условия эксплуатации плиты определяются проектом с учетом климатических нагрузок и требований к теплоизоляции покрытия. Все монтажные операции выполняются в соответствии с ППР и проектом производства работ.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в опорных зонах, по две на каждую опорную линию, на расстоянии не менее 200 мм от торцов. Прокладки вышележащего ряда располагаются строго над прокладками нижележащего ряда. Высота штабеля определяется проектом складирования, но не должна превышать допустимой нагрузки на нижние плиты.

Транспортировка осуществляется в горизонтальном положении с фиксацией плиты от продольного и поперечного смещения. Запрещена перевозка навалом. Погрузка и разгрузка выполняются с использованием грузозахватных приспособлений, исключающих повреждение ребер и торцевых зон. В кузове плита устанавливается на деревянные подкладки, совпадающие с опорными зонами.
