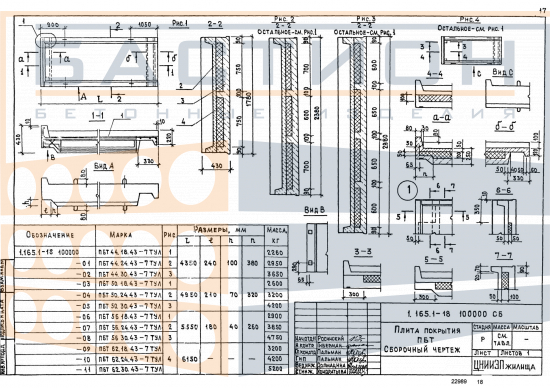

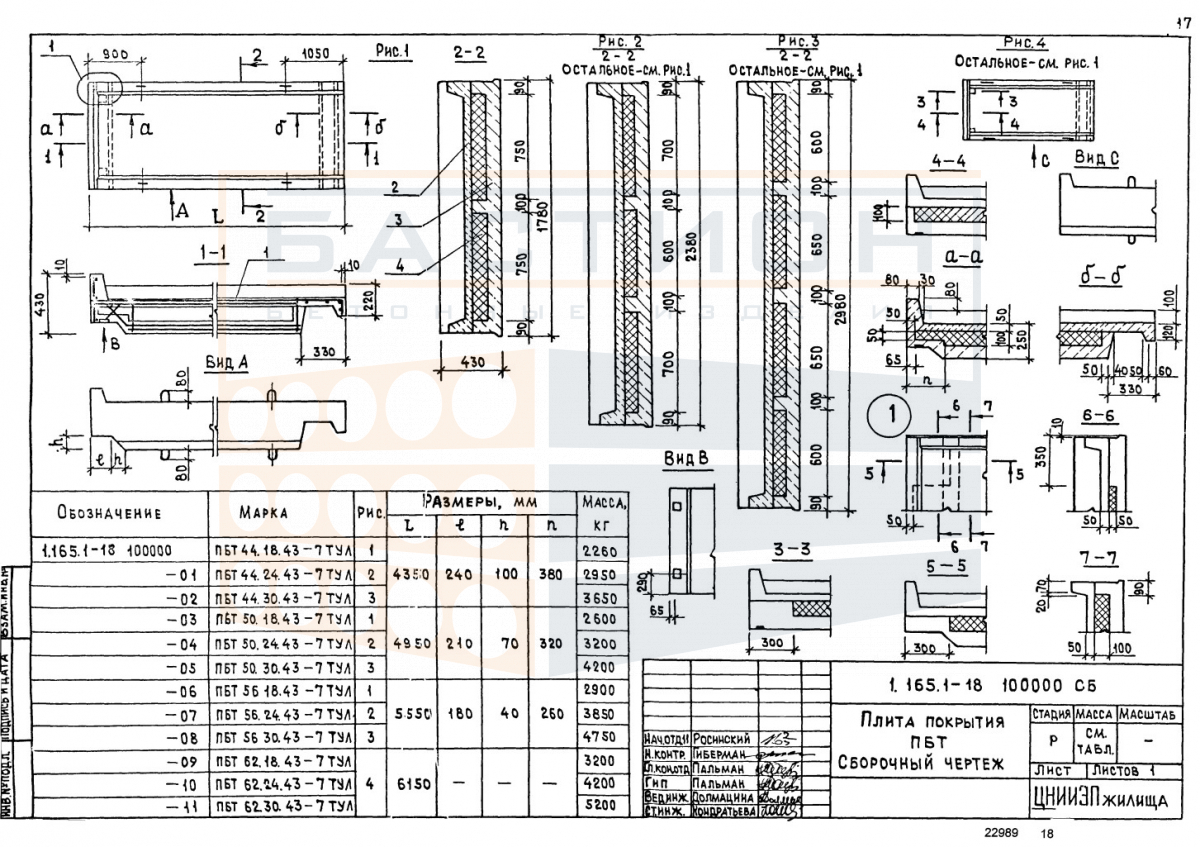

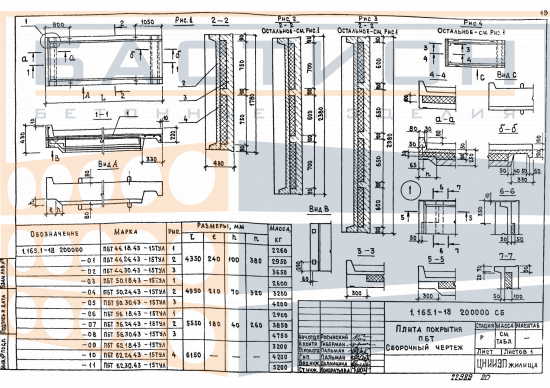

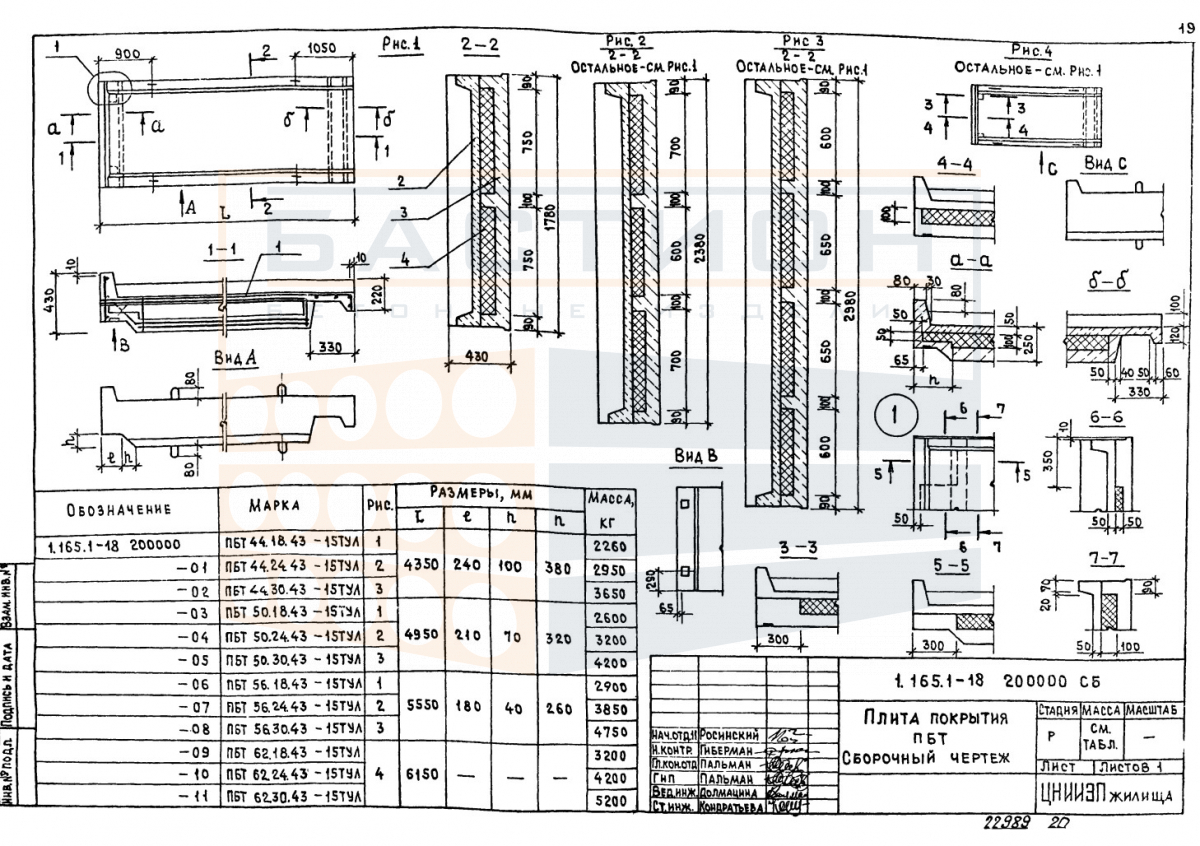

Плита покрытия ребристая ПБТ 62.18.43-7 ТУЛ (ПБТ 62.18.43-15 ТУЛ), серия 1.165.1-18

Плита покрытия ребристая ПБТ 62.18.43-7 ТУЛ (ПБТ 62.18.43-15 ТУЛ) — это железобетонный элемент горизонтальной несущей системы здания, применяемый в составе покрытий и перекрытий. Относится к серии 1.165.1-18. Ребристая конструкция обеспечивает высокую жесткость при относительно небольшом расходе материала, что позволяет перекрывать пролеты значительной длины.

Применяется в промышленных и гражданских зданиях с шагом колонн или несущих стен, соответствующим проектному решению. Нагрузки от вышележащих конструкций, кровли и временных воздействий воспринимаются продольными и поперечными ребрами, передающими усилия на опорные узлы. Недостаточная глубина опирания или неправильная ориентация ребер могут привести к перераспределению напряжений и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на заранее подготовленные опорные поверхности из несущих стен, балок или ригелей. Опирание должно осуществляться по длине, соответствующей требованиям проекта, с обеспечением плотного прилегания без перекосов. Сопряжение с соседними плитами выполняется с заполнением продольных и поперечных швов бетоном или раствором по проекту.

• Плита работает в пролете между опорами и требует проектной глубины опирания не менее установленной в рабочих чертежах серии 1.165.1-18.
• Ребра жесткости ориентируются вниз при монтаже; переворот плиты ребрами вверх не допускается, так как нарушается схема работы под нагрузкой.
• Торцевые зоны плиты содержат закладные детали для анкеровки и строповки; повреждение этих зон при транспортировке или складировании недопустимо.
• Швы между смежными плитами омоноличиваются после выверки положения; бетонирование швов обеспечивает совместную работу плит под нагрузкой.
• Монтаж плиты производится с использованием траверсы или строп, закрепляемых за монтажные петли; угол расхождения строп не должен превышать 90°.
• Перед монтажом опорные поверхности очищаются от наплывов бетона и выравниваются; высотные отметки опор контролируются по проекту.
• Не допускается опирание плиты на неполную ширину ребра или на участки с дефектами, так как это создает неравномерное сжатие бетона.

После монтажа и омоноличивания стыков плита включается в общую пространственную работу перекрытия. Проверка прочности бетона в швах перед нагрузкой обязательна.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном основании, исключающем неравномерную осадку. Под опорные зоны плит укладываются деревянные или бетонные прокладки, расположенные строго одна над другой по вертикали. Высота штабеля ограничивается прочностью нижних изделий и условиями складирования.

Транспортировка проводится на специализированных транспортных средствах с фиксацией плит от смещения. Погрузка и разгрузка выполняются с использованием грузозахватных приспособлений, исключающих ударные нагрузки и раскачивание. Запрещается перемещение плит волоком или сбрасывание.
