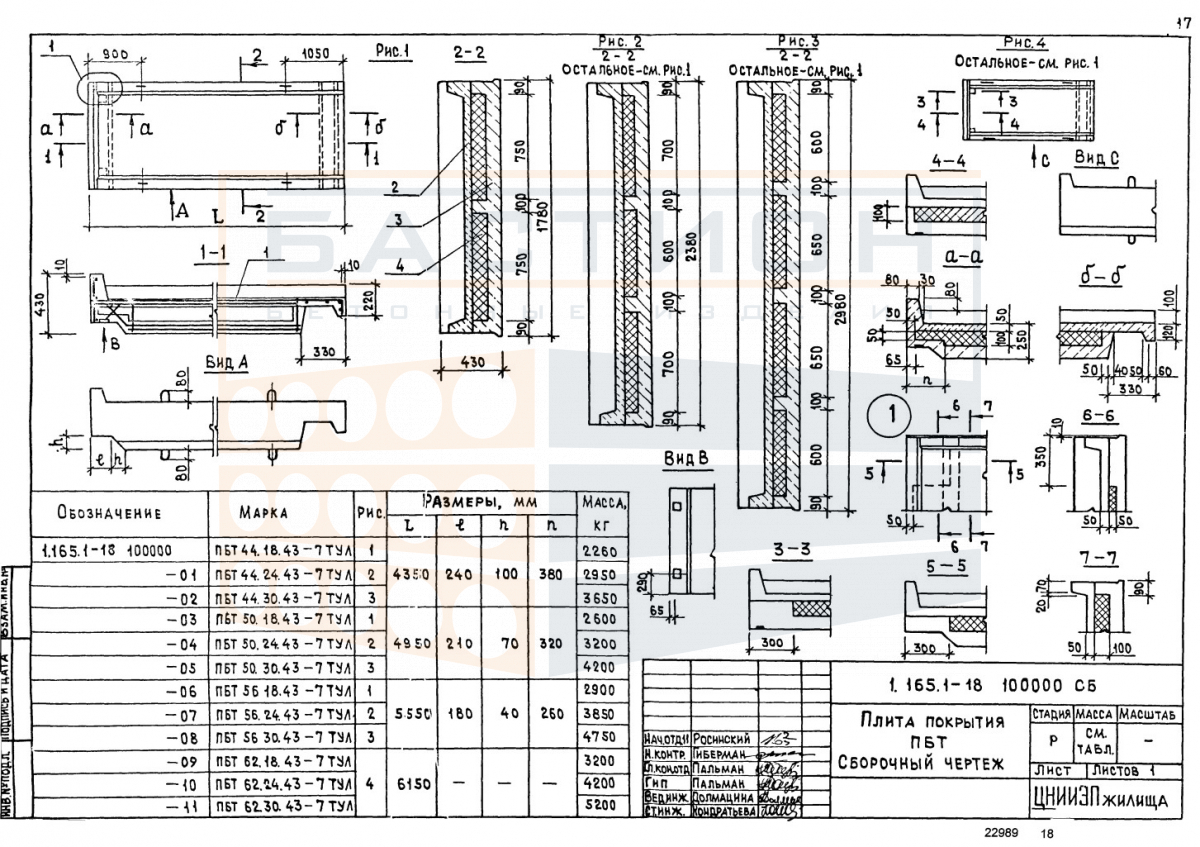

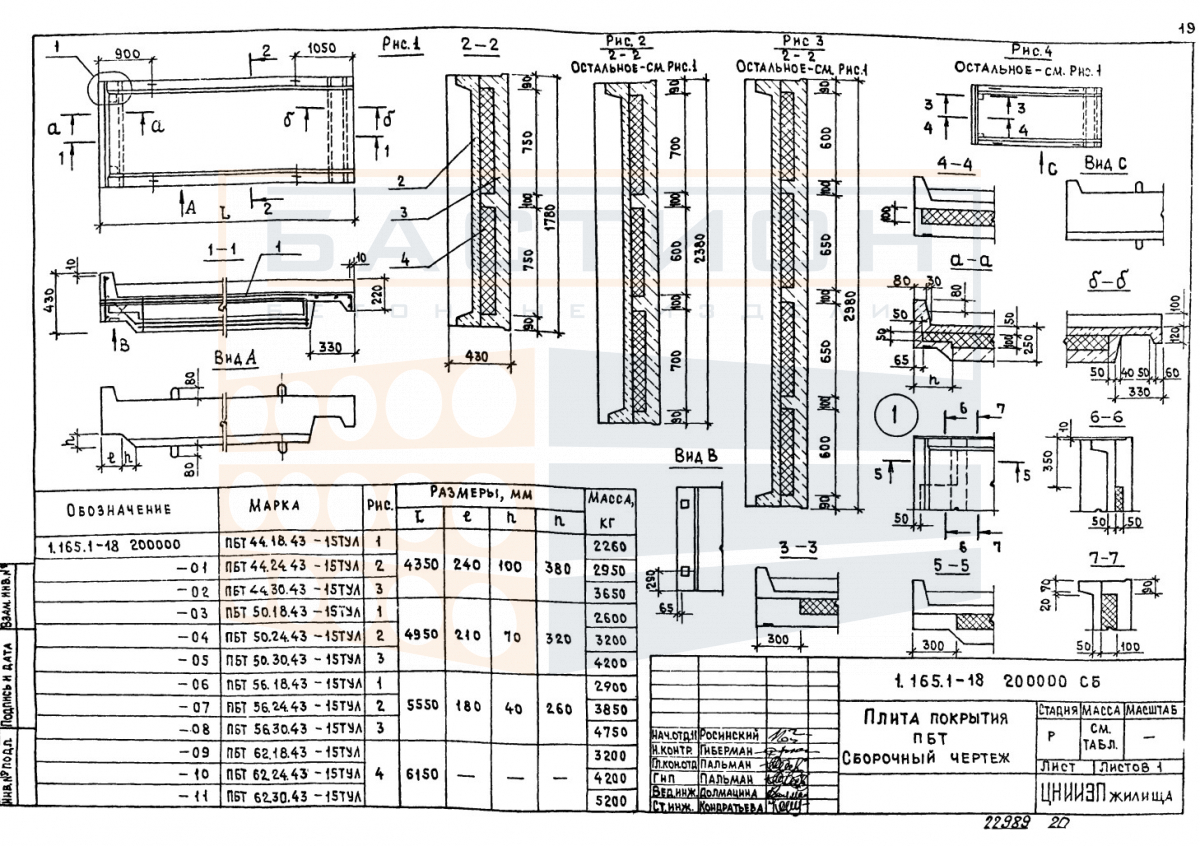

Плита покрытия ребристая ПБТ 44.30.43-7 ТУЛ (ПБТ 44.30.43-15 ТУЛ), серия 1.165.1-18

Плита покрытия ребристая ПБТ 44.30.43-7 ТУЛ (ПБТ 44.30.43-15 ТУЛ) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (крыши) производственных, складских и общественных зданий. Изделие относится к серии 1.165.1-18. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость и восприятие изгибающих нагрузок от собственного веса, снега, оборудования и ветрового воздействия. Материал — тяжелый железобетон с внутренним стальным армированием.

Применение ребристых плит ПБТ в покрытиях позволяет перекрывать пролеты значительной длины при относительно небольшом весе конструкции. Плита опирается на несущие фермы, балки или ригели по коротким сторонам (по торцам). Вертикальные нагрузки передаются через ребра на опорные узлы. Правильное проектирование опирания и надежное омоноличивание стыков обеспечивают совместную работу плит в покрытии. Ошибки при монтаже, такие как недостаточная глубина опирания или повреждение торцов, могут привести к снижению несущей способности.

Область применения и технические особенности

Плиты ребристые ПБТ применяются в покрытиях отапливаемых и неотапливаемых зданий каркасного типа. Монтаж выполняется с использованием крана; строповка осуществляется за монтажные петли. Опирание плит производится на стальные балки или железобетонные ригели по проектным отметкам. Глубина опирания уточняется по рабочей документации серии 1.165.1-18. При монтаже необходимо контролировать горизонтальность опорных поверхностей и совпадение осей. После укладки плит выполняется замоноличивание швов между ними для обеспечения пространственной жесткости покрытия.

• Продольные и поперечные ребра воспринимают изгибающие моменты и перераспределяют нагрузку на опорные зоны. Работа ребер аналогична системе балок, объединенных верхней полкой.
• Опирание плиты выполняется по двум коротким сторонам на стальные или железобетонные несущие элементы. Глубина опирания и конструкция узла задаются проектом.
• Нагрузка от покрытия (снег, кровля, подвесное оборудование) передается через ребра на опоры. Плита не рассчитывается на сосредоточенные нагрузки в пролете без усиления.
• Монтажные петли расположены в зоне ребер и используются для строповки при подъеме. Повреждение петель или их коррозия не допускаются.
• Швы между смежными плитами заполняются бетоном марки не ниже класса прочности плиты. Замоноличивание обеспечивает дисковую работу покрытия и передачу горизонтальных усилий.
• Торцевые участки плит являются опорными зонами; сколы и трещины в этих зонах снижают несущую способность. При разгрузке и складировании необходимо предохранять торцы от ударов.
• Укладка плиты производится с выравниванием по проектным отметкам. Допустимое отклонение от горизонтали не должно превышать значений, установленных рабочим проектом.

Соблюдение проектных требований к опиранию и замоноличиванию стыков является обязательным условием долговечной эксплуатации покрытия. Применение плит ПБТ в составе серии 1.165.1-18 позволяет унифицировать решения и сократить сроки строительства.

Правила хранения и транспортировки изделия

Плиты ребристые ПБТ складируются в горизонтальном положении на ровном бетонированном или выровненном основании. Под опорные зоны (места расположения ребер) укладываются деревянные прокладки толщиной не менее 50 мм. Прокладки располагаются строго по вертикали в штабеле; количество рядов в штабеле определяется по массе плит и прочности основания, но не должно превышать значений, установленных для данного типоразмера.

Транспортировка плит осуществляется в горизонтальном положении с фиксацией от смещения и опрокидывания. Перевозка навалом запрещена. Крепление производится за монтажные петли или с использованием упорных брусков. При погрузке и разгрузке запрещается сбрасывать плиты, а также допускать удары торцами и ребрами. Плиты с повреждениями опорных зон или арматуры не подлежат монтажу без заключения проектной организации.
