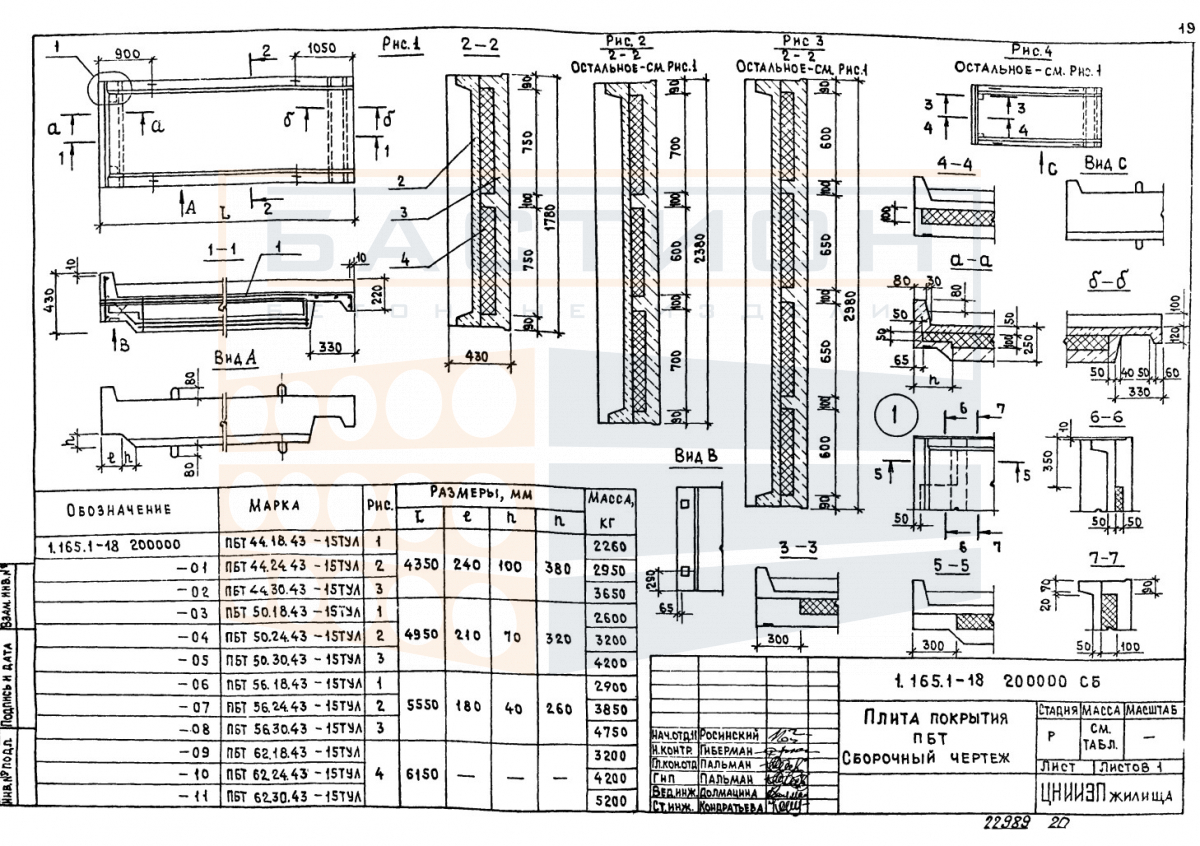

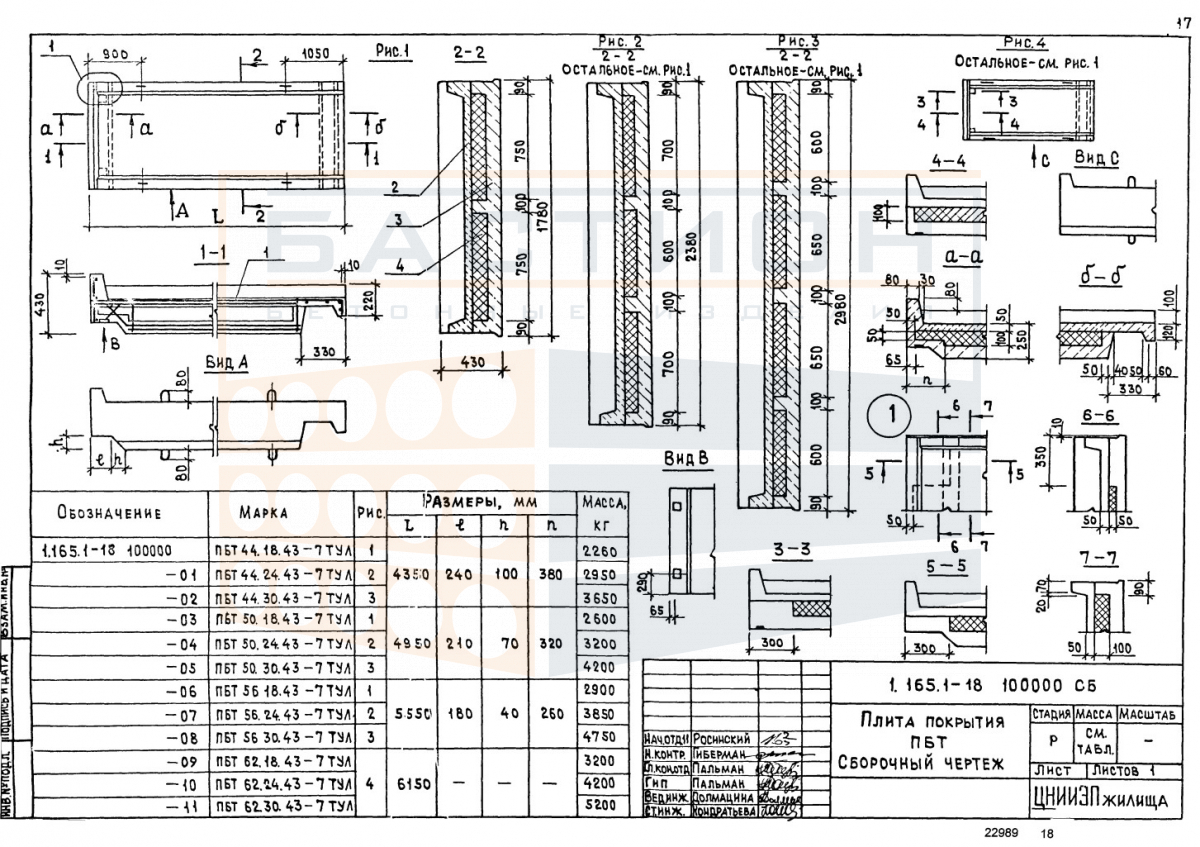

Плита покрытия ребристая ПБТ 50.24.43-7 ТУЛ (ПБТ 50.24.43-15 ТУЛ), серия 1.165.1-18

Плита покрытия ребристая ПБТ 50.24.43-7 ТУЛ (ПБТ 50.24.43-15 ТУЛ) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия или перекрытия в промышленных и гражданских объектах. Изделие относится к серии 1.165.1-18 и предназначено для восприятия вертикальных нагрузок от собственного веса, кровли, снега, оборудования и эксплуатационных воздействий с последующей передачей усилий на несущие опоры (балки, фермы, ригели).

Ребристая конструкция обеспечивает повышенную жесткость и позволяет перекрывать пролёты значительной длины без промежуточных опор. Плита рассчитана на работу в составе сборного железобетонного каркаса, где рёбра ориентированы вдоль пролёта и воспринимают изгибающие моменты. Опирание осуществляется на закладные детали или монтажные столики, при этом глубина опирания и схема анкеровки определяются проектной документацией. Недопустимы монтаж с перекосом, повреждение торцевых зон и непроектное размещение пустот.

Область применения и технические особенности

Плиты монтируются в покрытиях и перекрытиях отапливаемых и неотапливаемых зданий, в том числе с агрессивной средой, при условии соблюдения требований к защите бетона. Рёбра жёсткости работают совместно с полкой, обеспечивая равномерное распределение нагрузки. Сопряжение с опорными конструкциями выполняется через стальные закладные детали; после выверки положения швы между плитами омоноличиваются бетоном класса не ниже проектного. Анкеровка арматуры в опорных зонах предотвращает сдвиг и обеспечивает совместную работу всех элементов перекрытия.

• Плита формирует горизонтальное покрытие или перекрытие, воспринимает нагрузки от кровли, людей, оборудования и передаёт их на несущий каркас.
• Рёбра жёсткости, расположенные с шагом по ширине плиты, работают как балки, воспринимающие изгибающие моменты и повышающие общую пространственную жёсткость.
• Опирание осуществляется на фермы, балки или ригели; глубина опирания и способ анкеровки задаются проектом и не могут изменяться при монтаже.
• Торцевые зоны плиты содержат арматурные выпуски или закладные детали для связи с опорами и соседними элементами; повреждение этих зон не допускается.
• После установки и выверки швы между плитами заполняются бетоном или цементно-песчаным раствором для обеспечения жёсткости диска перекрытия.
• Типичная ошибка — недостаточная глубина опирания или перекос при монтаже, что приводит к неравномерному распределению напряжений и снижению несущей способности.

Монтаж плит выполняется по раскладке, предусмотренной рабочими чертежами, с использованием стропов за монтажные петли. Запрещается опирание на рёбра или полку в нетиповых местах, а также деформация закладных деталей при подъёме.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном, очищенном основании, исключающем неравномерную просадку. Прокладки из деревянных брусков устанавливаются строго в местах опорных зон (под рёбрами жёсткости) по линиям, соответствующим проектному опиранию. Высота штабеля не должна превышать допустимого числа рядов, при этом прокладки каждого ряда располагаются строго вертикально друг над другом для предотвращения изгибающих нагрузок на нижележащие изделия.

Транспортировка осуществляется в специально оборудованных транспортных средствах, исключающих смещение и ударные нагрузки. Плиты укладываются на ложементы или деревянные подкладки в зонах опирания, фиксируются растяжками или упорами. Запрещается перевозка навалом, с опиранием на полку или рёбра в нетиповых местах. Погрузка и разгрузка производятся с помощью траверс или стропов за монтажные петли; подъём за торец или ребро не допускается. Монтажные петли должны быть защищены от повреждений, а бетонные поверхности — от сколов в углах и торцах.
